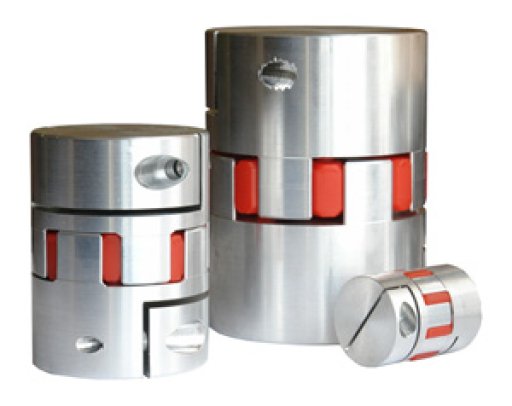

Соединительная эластомерная муфта серии МТ

Монтажная длина соединительной эластомерной муфты 40 мм. Две втулки муфты МТ100 и всех других муфт снабжены вогнутыми поводковыми кулачками.
Все втулки соединительных муфт для ЧПУ изготовлены с высокой точностью. Максимальное угловое смещение не более 0,4 градуса. Номинальный крутящий момент не более 5 Нм. Несоосность не менее 0,2 мм.
Возможный диаметр внутренних отверстий от 5 до14 мм.

Преимущества эластомерных муфт серии МТ

- Низкая цена муфт
- Удобство монтажа
- Хорошая точность вращения
- Отсутствие зазоров
- Амортизация вибрации
Муфта МТ100/150 имеет высокие электротеплоизолирующие характеристики.

Область применения муфт МТ100/150, примеры использования.

Благодаря своим техническим характеристикам и универсальностью конструкции муфта МТ-100 находит свое применение в различных отраслях машиностроения:

Приводы промышленных машин и механизмов.
Сборочное производство, конвейеры.
Обрабатывающие центры.
Роботизированные линии.
Полиграфическое, упаковочное и сортировочное оборудование.
Контрольно-измерительные приборы.
Системы точного позиционирования, линейные актуаторы, координатные столы.

Конструктивные особенности соединительных эластомерных муфт

Монтажная длина муфты до 168 мм
Две втулки муфты снабжены вогнутыми поводковыми кулачками
Муфты МТ100/150 могут быть отбалансированы для работы на скорости до 10000 об/мин
Максимальное угловое смещение не более 0,4 градуса
Номинальный крутящий момент до 800 Нм
Несоосность не менее 0,2 мм
Возможный диаметр внутренних отверстий до 80 мм

Преимущества соединительных эластомерных муфт

Осевое соединение - простотой монтаж
Высокая точность вращения
Отсутствие зазоров в соединениях
Амортизация вибрации
Высокие электротеплоизолирующие характеристики
Низкая цена

Область применения, примеры использования соединительных эластомерных муфт

Приводы промышленных машин и механизмов
Сборочное производство, конвейеры, подъемники
Электродвигатели, генераторные установки
Компрессоры, насосы
Обрабатывающие центры
Роботизированные линии
Полиграфическое и упаковочное оборудование
Контрольно-измерительные приборы
Системы точного позиционирования, линейные актуаторы, координатные столы

Чертеж соединительной эластомерной муфты

Технические характеристики соединительных эластомерных муфт

МОДЕЛЬ		МТ10	МТ20	МТ60	МТ160	МТ300	МТ450	МТ800
Номинальный крутящий момент, Нм		5	10	60	160	300	450	800
Монтажная длина, мм	L	40	58	76,5	89,12	112,4	127	163,5
Наружный диаметр, мм	D	32	40	56	66,5	82	102	136,5
Длина посадки, мм	C	14,7	21	30	35	45	50	65
Возможный диаметр отверстий, мм	d1/2	0-13	0-16	0-32	0-36	0-45	0-60	0-80
Внутренний диаметр эластомерного венца, мм	De	14	16	25,5	30	37,5	46,5	61,5
Межцентровое расстояние, мм	F	10	12	21	24,5	29	38	50,5
Расстояние, мм	G	4,5	7	10	10,5	15	17,5	23
Длина втулки, мм	H	24,7	35	46	52,5	66	73	93,5
Крепежный винт ГОСТ 11738-84		M4	M5	M6	M8	M10	M12	M16
Момент затяжки крепежного винта, Нм		10	10	15	35	70	120	300
Вес муфты, кг		0,17	0,25	0,65	1,1	2,2	3,4	8,2
