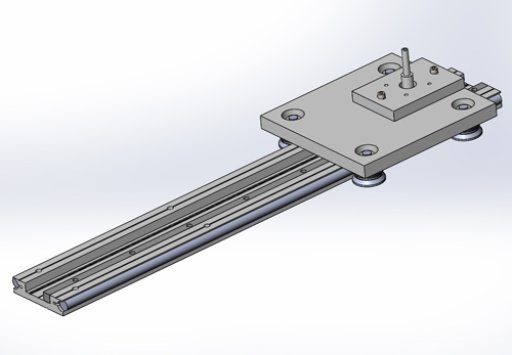

АР-1

Максимальная скорость перемещения для модулей серии АР-1 составляет 1600 мм/сек.
Максимально возможный ход модуля по упорам не ограничен. Длина одной секции — 6000 мм.

Конструктивные особенности

Модуль линейного перемещения АР-1 разработан и выпускается компанией ЗАО «ЗМИ» для решения задач по перемещению груза на длинные расстояния.

Основой модуля служит алюминиевое основание с закрепленными на нем шлифованными круглыми направляющими. Крутящий момент от двигателя через редуктор (устанавливаются опционно) передается на пару шестеренка-рейка. Базовой платформой для крепления изделий служит каретка модуля, которая может быть выполнена по чертежу клиента.

Материал основания и каретки линейного модуля – алюминиевый сплав.

Для получения законченного решения модуль можно оснастить кабель-каналом, концевыми выключателями, аварийными упорами и гофрозащитой. Для удобства монтажа и придания дополнительно жесткости конструкции, модуль АР-1 можно установить на производимый ЗАО «ЗМИ» алюминиевый профиль 90х90. Минимальный / максимальный ход модуля (S) по упорам составляет 10 мм / не ограничен

Преимущества модулей АР-1

Поскольку почти все компоненты выпускаются на собственных производственных мощностях компании ЗАО «ЗМИ», мы можем в кратчайшие сроки (от одной недели) не только изготовить модуль линейного перемещения требуемой длины, но и создать целую систему линейных модулей в соответствии с потребностями клиента. Варианты построения двух-, трех-, четырехкоординатных систем можно посмотреть в разделе .

Защита модулей АР-1

Для расширения возможных областей применения линейных модулей АР-1 специалистами компании ЗАО «ЗМИ» разработана гофрозащита направляющих и рейки от попадания пыли, шлаков, песка, мелкой и крупной неметаллической стружки, грязи, брызг СОЖ в подвижные элементы системы. Материал – тканевая основа с резиновым покрытием. Жесткие вставки из ПВХ в каждой складке. Обеспечивает надежную защиту при любом варианте монтажа.

Максимальная температура эксплуатации 90^oС.

Гарантии (контроль качества изделия).

Общая гарантия на работу модулей линейного перемещения АР-1 составляет 1 год. Вся продукция ЗАО «ЗМИ» проходит обязательное тестирование. В случае возникших проблем собственный сервисный центр ЗАО «ЗМИ» оперативно устранит любые возможные неполадки.
