СТМ-2 / СТМУ-2 на рельсовых направляющих

• Технические характеристики СТМ-2/СТМУ-2
• Таблица ходов и длин оснований для СТМ-2/СТМУ-2

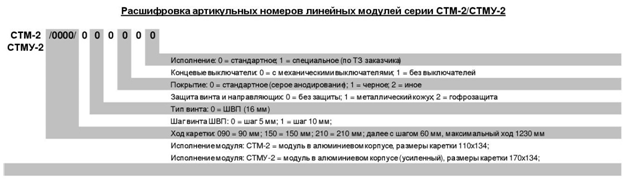

• Расшифровка артикульных номеров модуля СТМ-2/СТМУ-2
• Чертеж СТМ-2/СТМУ-2

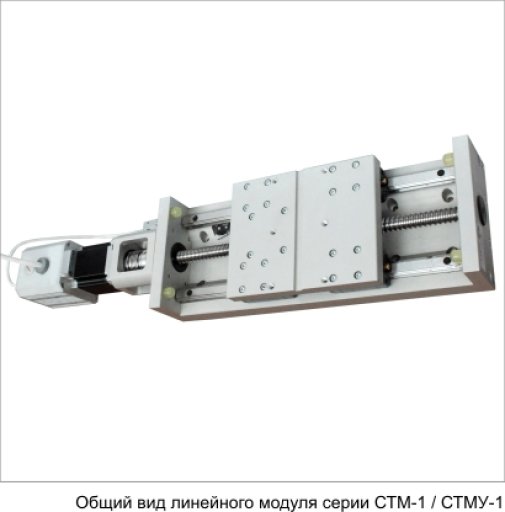

Модуль линейного перемещения СТМ-2 является вторым поколением самой популярной серии линейных модулей отечественного производства СТМ. Это исполнительный механизм, передающий воздействие от управляющего устройства на объект управления. СТМ-2 предназначен для осуществления точного и плавного перемещения устанавливаемых на него объектов по прямой траектории.

Конструктивные особенности модулей серии СТМ/СТМУ:

Модуль линейного перемещения СТМ-2 / СТМУ-2 разработан и выпускается компанией ЗАО «ЗМИ» и успел зарекомендовать себя как надежное решение многих задач по линейному перемещению различных объектов.

Основой модуля служит высокоточное анодированное фрезерованное алюминиевое основание (несущий силовой элемент) с закрепленными на нем рельсовыми направляющими качения. Крутящий момент передаётся от двигателя через соединительную муфту с эластомерной вставкой к высокоточному винту ШВП (точность позиционирования на длине 300 мм составляет всего 23 микрона), установленному на фланцевых опорах. Базовой платформой для крепления изделий служит каретка модуля, перемещение которой производится за счет вращения винта ШВП. Материал основания, фланцев и каретки линейного модуля – алюминиевый сплав Д16Т. Смазка ШВП и направляющих осуществляется через ниппели, расположенные на каретках и гайке ШВП.

На модулях серии СТМ-2 установлены две шариковые танкетки, производимые мировыми лидерами по выпуску линейных направляющих, на которые крепится каретка длиной 110 мм. Модули линейного перемещения серии СТМУ-2 обладают повышенной нагрузочной способностью и снабжены четырьмя танкетками и удлиненной до 170 мм кареткой.

Процесс сборки и монтажа упрощен за счет специальных шпоночных канавок на основании и каретке модулей линейного перемещения СТМ-2 / СТМУ-2. В стандартной комплектации модуль оснащен аварийными упорами и концевыми выключателями, выводы с которых заведены в стандартный разъем D-Sub.

Минимальный / максимальный ход модуля (S) по упорам составляет 90 / 1230 мм с шагом в 60 мм. Полезный ход модуля с учётом конечных выключателей меньше на 30мм.

Преимущества модулей СТМ

• Благодаря высокому качеству отфрезерованных базовых элементов линейных модулей СТМ-2 / СТМУ-2 клиент получает оптимальные показатели по точности и прямолинейности перемещения.
• Поскольку почти все компоненты выпускаются на собственных производственных мощностях компании ЗАО «ЗМИ», мы можем в кратчайшие сроки (от одной недели) не только изготовить модуль линейного перемещения требуемой длины, но и создать целую систему линейных модулей в соответствии с потребностями клиента. Варианты построения двух-, трех-, четырехкоординатных систем можно посмотреть в разделе Продукция
• доступны такие опции как: защита направляющих и винта ШВП, установка датчика линейного положения, изменение размеров каретки согласно требованиям заказчика, подготовка дополнительных резьбовых отверстий и др.

Защита модулей СТМ-2/СТМУ-2

Для расширения возможных областей применения линейных модулей специалистами компании разработаны два варианта защиты направляющих и винта от попадания различных объектов в подвижные элементы системы: неподвижный кожух из нержавеющей стали и гофрозащита.

1. Неподвижный кожух из нержавеющей стали


   Предназначается для защиты элементов трансмиссии линейного модуля от попадания раскаленной стружки, окалины от сварки, грязи, предотвращает повреждения трансмиссии посторонними предметами. Щель между верхней и боковой частями кожуха составляет 9 мм. Данный вид защиты наиболее эффективен при горизонтальном монтаже модуля (каретка сверху). Материал кожуха – нержавеющая сталь.


2. Гофрозащита

Предназначается для защиты элементов трансмиссии линейного модуля от попадания пыли, шлаков, песка, мелкой и крупной неметаллической стружки, грязи, брызг СОЖ, предотвращает повреждения трансмиссии посторонними предметами. Материал – тканевая основа с резиновым покрытием. Жесткие вставки из ПВХ в каждой складке. Обеспечивает надежную защиту при любом варианте монтажа. Максимальная температура эксплуатации 90С.


• Точность позиционирования до 1 микрона

Для решения задач где требуется абсолютная точность перемещения существует разработанное специалистами ЗАО «ЗМИ» решение с использованием магнитной головки установленной на линейном модуле СТМ-2 / СТМУ-2. Подключение магнитной линейки к сервоприводу СПШ позволяет реализовать любые проекты требующие точности позиционирования до 1 микрона. Удобство настройки СПШ с помощью программного обеспечения МотоМастер обеспечивает простоту настройки любых программ позиционирования модулей СТМ-2 / СТМУ – 2.

• Область применения, примеры использования

Надежность и универсальность конструкции СТМ-2 / СТМУ-2 оказали весомое влияние на их популярность среди дорогих зарубежных

аналогов, что повлекло их массовое применение в самых различных отраслях промышленности:

лабораторное оборудование

медицинские приборы

испытательные стенды

координатные столы

транспортные системы

манипуляторы и др.

• Область применения, примеры использования

Общая гарантия на работу модулей линейного перемещения СТМ-2 / СТМУ-2 составляет 1 год. Вся продукция ЗАО «ЗМИ» проходит обязательное тестирование. В случае возникших проблем собственный сервисный центр ЗАО «ЗМИ» оперативно устранит любые возможные неполадки.

• Расшифровка артикульных номеров
