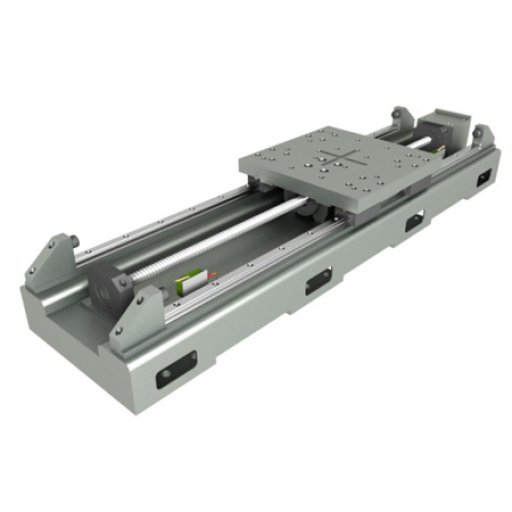

Усиленные модули линейного перемещения с ШВП - серии: СТМТ-1, СТМТ-2, СТМТ-3

СТМТ-1, СТМТ-2, СТМТ-3
Усиленные модули линейного перемещения с ШВП
Модуль линейного перемещения является исполнительным механизмом, передающим воздействие от управляющего устройства на объект управления, и предназначается для осуществления точного и плавного перемещения устанавливаемых на него объектов по прямой траектории.
Линейный модуль СТМТ является самым грузоподъемным в своем классе и не имеет аналогов на российском рынке производителей.
Задача модуля перемещать в прямой плоскости крупные и тяжелые объекты массой до 200 кг с высокой точностью.
Модули СТМТ выпускаются в трех вариантах:
- СТМТ-1 — стандартная версия с четырьмя танкетками, ШВП диаметром 20 мм, максимальным ходом по упорам 2050 мм
- СТМТ-2 — стандартная версия с четырьмя танкетками, ШВП диаметром 25 мм, максимальным ходом по упорам 3010 мм
- СТМТ-3 — усиленная версия с четырьмя танкетками, ШВП диаметром 32 мм, максимальным ходом по упорам 3610 мм Максимальная скорость перемещения для модулей серии СТМТ составляет 1350 мм/сек.
Максимально возможный ход модуля по упорам — 3610 мм.
Конструктивные особенности
Линейный модуль состоит из стальной сварной станины со снятыми сварными напряжениями с установленными на ней рельсовыми направляющими. Крутящий момент от двигателя через кулачковую муфту передается к винту, установленному на подшипниковых опорах. Базовой платформой для крепления изделий служит каретка модуля длиной 240 мм на которой сделаны отверстия с резьбой, перемещение которой происходит за счет вращения винта. Смазка направляющих и ШВП осуществляется через ниппели, расположенные на танкетках и гайке ШВП. В стандартную комплектацию входят аварийные упоры.
Процесс сборки и монтажа системы линейного перемещения упрощают специальные технологические элементы, которыми снабжены основание и каретка модуля. Опционально устанавливаются концевые выключатели, выводы с которых заведены в стандартный разъем D-Sub.
Преимущества
За счет высокой грузоподъемности (до 200 кг в горизонтальном положении) линейный модуль СТМТ не имеет аналогов в схожих ценовых категориях, как у Российских, так и у зарубежных производителей. Качество всех комплектующих линейного модуля дает оптимальные показатели по точности и прямолинейности перемещения крупных и тяжелых объектов. Стальное основание обеспечивает не только надежность и точность работы, но и долговечность модуля СТМТ.
Защита модулей СТМТ
Для расширения возможных областей применения линейных модулей специалистами компании разработаны два варианта защиты направляющих и винта от попадания различных объектов в подвижные элементы системы: неподвижный кожух из нержавеющей стали и гофрозащита.
Неподвижный кожух из нержавеющей стали
Предназначается для защиты элементов трансмиссии линейного модуля от попадания раскаленной стружки, окалины от сварки, грязи, предотвращает повреждения трансмиссии посторонними предметами. Щель между верхней и боковой частями кожуха составляет 9 мм. Данный вид защиты наиболее эффективен при горизонтальном монтаже модуля (каретка сверху).
Материал кожуха – нержавеющая сталь.
Гофрозащита
редназначается для защиты элементов трансмиссии линейного модуля от попадания пыли, шлаков, песка, мелкой и крупной неметаллической стружки, грязи, брызг СОЖ, предотвращает повреждения трансмиссии посторонними предметами.
Материал – тканевая основа с резиновым покрытием. Жесткие вставки из ПВХ в каждой складке. Обеспечивает надежную защиту при любом варианте монтажа. Максимальная температура эксплуатации 90oС.
Область применения, примеры использования
Сфера применения данного линейного модуля СТМТ обширна:
- лабораторное оборудование
- испытательные стенды
- координатные столы
- транспортные системы
- манипуляторы
Универсальность линейного модуля позволяет использовать его в разных отраслях промышленности. Совместное использование модуля линейного перемещения с сервоприводом СПШ 20-34 и программой управления позволяет получить законченное решение по прецизионному перемещению (актуатор). Встроенный в сервопривод программируемый логический контроллер позволяет выполнять позиционные циклические операции по заданному алгоритму без участия внешнего контроллера, обрабатывать сигналы с датчиков, обеспечивать выход в референтную точку.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии СТМТ-1, СТМТ-2, СТМТ-3, основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.
