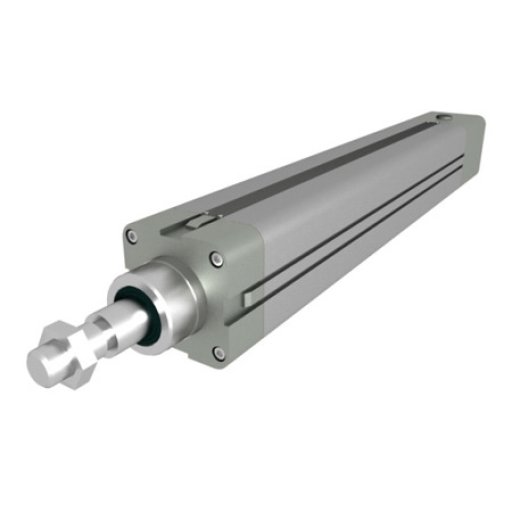

Штоковый модуль линейного перемещения закрытого типа - серия ШМ-2

ШМ-2
Штоковый модуль линейного перемещения закрытого типа
Уникальная разработка связана с заказом крупной авиастроительной компании. Модуль линейного перемещения ШМ-2 является штоковым модулем закрытого типа, рассчитанного на восприятие осевых нагрузок. Может использоваться как устройство подачи высокой точности, где невозможно использование пневматических аналогов. Модуль линейного перемещения ШМ-2, на сегодняшний день, не имеет близких по качеству и цене аналогов, как у Российских, так и у зарубежных производителей.
Конструктивные особенности
Модуль состоит из корпуса, внутри которого корпуса установлены противоповоротная направляющая, ходовой винт, шток, подшипниковые опоры. Винт (ШВП или трапецеидальный) установлен на фланцевых опорах, крутящий момент к нему передаётся от двигателя через компенсирующую муфту. За счёт вращения винта ШВП происходит перемещение штока модуля, который в свою очередь служит базовым элементом для крепления всевозможных изделий и механизмов. Материал корпуса и фланцев – алюминиевый сплав, материал штока – нержавеющая сталь.
Процесс сборки и монтажа системы линейного перемещения упрощают специальные технологические элементы, которыми снабжены основание и шток модуля. Опционально устанавливаются концевые выключатели, выводы с которых заведены в стандартный разъем D-Sub.
Преимущества
За счет отсутствия близкого по характеристикам и цене аналогам, приобретение и использование системы на основе штоковых модулей ШМ-2 является, не только технически, но и экономически выгодным.
Гибкие производственные возможности завода позволяют в кратчайшие сроки изготовить линейный модуль необходимой длины или даже целую систему. Помимо этого допускается включение таких опций, как установка датчика линейного положения, изменение присоединительных размеров штока, подготовка дополнительных крепежных отверстий и прочее.
Область применения, примеры использования
Сфера применения модуля ШМ-2 достаточно разнообразна: транспортные системы, манипуляторы, испытательные стенды, координатные столы, лабораторное оборудование, медицинские приборы. Разработанный изначально для применения в авиационной промышленности, универсальность данного линейного модуля позволяет использовать его в разных отраслях промышленности.
Совместное использование модуля с сервоприводом СПШ20-23 и программой управления позволяет получить законченное решение по прецизионному перемещению (актуатор). Встроенный в сервопривод программируемый логический контроллер позволяет выполнять позиционные циклические операции по заданному алгоритму без участия внешнего контроллера, обрабатывать сигналы с датчиков, обеспечивать выход в референтную точку. Регулировка усилия перемещения осуществляется путем программирования ограничения момента двигателя. Программное обеспечение, поставляемое в комплекте с сервоприводом СПШ, дает возможность проводить контроль, анализ и программирование режимов работы.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии ШМ-2, основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.

Купить модуль линейного перемещения

Вы можете осуществить подбор и купить модули линейного перемещения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
