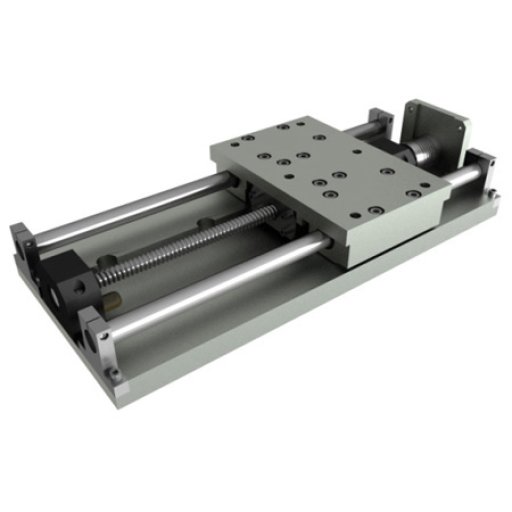

Модули линейного перемещения с ШВП на цилиндрических направляющих качения - серия СТМЛ-1

СТМЛ-1
Модули линейного перемещения с ШВП на цилиндрических направляющих качения (выполняется по спецзаказу)
Модуль серии СТМЛ-1 состоит из основания (несущий силовой элемент) и закрепленных на основании цилиндрических направляющих качения. На подшипниковых опорах установлен винт, крутящий момент к которому передаётся от двигателя через компенсирующую муфту. За счёт вращения винта происходит перемещение каретки модуля, которая в свою очередь служит базовой платформой для крепления на ней всевозможных изделий и механизмов.
Конструктивные особенности
Легкость и надежность модуля обеспечивает алюминиевое основание (несущий силовой элемент) с закрепленными на нем цилиндрическими направляющими.
Крутящий момент от двигателя через компенсирующую муфту передается к винту, установленному на подшипниковых опорах.
Базовой платформой для крепления изделий, служит каретка модуля, перемещение которой происходит за счет вращения винта. Материал основания и каретки – алюминиевый сплав Д16Т. Процесс сборки и монтажа системы линейного перемещения существенно упрощают специальные технологические элементы, которыми снабжены основание и каретка модуля. В стандартной комплектации модуль оснащен аварийными упорами. Модули снабжены двумя шариковыми танкетками, на которые крепится каретка длиной 90 мм. Опционально устанавливаются концевые выключатели.
Минимально возможный ход модуля по упорам (S), мм = 40. Максимально возможный ход модуля по упорам (S), мм= 460. Ход модуля (S) по упорам может быть изменён на число кратное 60мм: 40мм, 100мм, 160мм,…,460мм. Полезный ход модуля с учётом конечных выключателей меньше на 20мм.
Преимущества
Отсутствие аналогов у российских производителей, более низкая цена, чем у зарубежных аналогов. Производственные мощности позволяют в кратчайшие сроки не только изготовить модуль требуемой длины, но и создать целую систему модулей.
Возможно, включение таких опций, как защита направляющих и винта, установка датчика линейного положения, изменение размеров каретки, подготовка дополнительных крепежных отверстий и др. Быстрое и качественное сервисное и гарантийное обслуживание, производится непосредственно специалистами завода-производителя.
Область применения, примеры использования
За счет простоты и надежности конструкции, легкости обслуживания и ремонта, модуль СТМЛ-1 является одним из самых универсальных линейных модулей и используется в самых различных отраслях промышленности: лабораторное оборудование, испытательные стенды, актуаторы, координатные столы, манипуляторы, медицинские приборы, и др.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии СТМЛ-1, основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.

Купить модуль линейного перемещения

Вы можете осуществить подбор и купить модули линейного перемещения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
