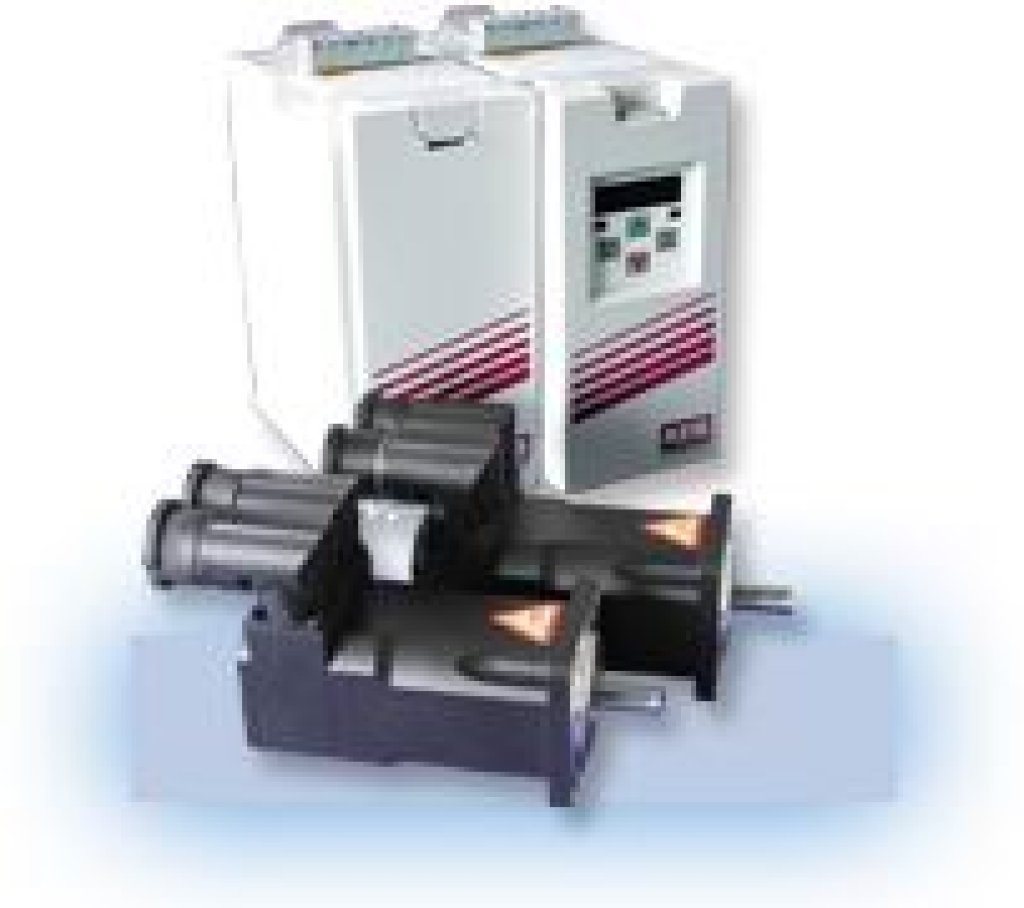

KEB COMBIVERT F5-A-SERVO

Сервоприводы / Электроприводы

Частотный преобразователь с обратной связью - Частотные преобразователи

Производитель

KEB

Частотный преобразователь с обратной связью

KEB COMBIVERT F5-A-SERVO

Запросить цену Документация

Серия

Частотные преобразователи Частотный преобразователь с обратной связью

Информация

Частотные преобразователи

KEB COMBIVERT F5-A-SERVO

Преобразователи частоты для синхронных двигателей на постоянных магнитах небольших размеров с номинальным моментом от 0.18 Н*м до 1.15 Н*м. Эти преобразователи частоты обладают теми же функциями, что и преобразователи частоты KEB COMBIVERT F5-S, но имеются следующие особенности:

Необходим внешний источник питания 24 В для платы управления
Плата обратной связи поддерживает только резольвер, второй разъём на плате может быть запрограммирован как инкрементальный вход или выход (1024 имп/об)
Разъёмы на плате обратной связи только для RJ-45 коннектора
Максимальная длина кабеля обратной связи от преобразователя то двигателя 20 м
Уменьшенное количество разъёмов (17 клемм) на плате управления
Один аналоговый вход 10 В
Один аналоговый выход 0-10 В
4 программируемых дискретных входов
2 программируемых транзисторных выхода
один программируемый релейный выход
встроенный радиочастотный фильтр (ЕМС -фильтр)

1-но фазная система KEB COMBIVERT F5 A-Servo /230 V AC

сервоконтролер	фазы	P	I_N	I_max	fном/fмакс	w x h x d *
_size	фазы	[кВт]	[A]	[A]	[кГц]	[мм]
04	1/3	0,37	2	8	8	76 x 185 x 144

двигатель	фланец	Mn	Mмакс	nном	JRotor	I	d	m
типоразмер	[мм]	[Н м]	[Н м]	[мин-1]	[кг ·см²]	[мм]	[мм]	[кг]
12*	37	0,18	0,8	6000	0,08	98	6	0,8
21	55	0,19	0,8	4500	0,06	107	9	0,9
22	55	0,36	1,6	4500	0,08	122	9	1,1
23	55	0,55	2,4	4500	0,11	1,37	9	1,25
24	55	0,72	3,2	4500	0,14	152	9	1,45
B1	70	0,60	2,2**	4000	0,22	136	11	1,5
31	88	0,55	2,6	3000	0,45	116	14	1,9
32	88	1,15	5,2	3000	0,7	134	14	2,3

* Motor and feedback cables with flying leads 1.400 / ** limited by max. controler current

3-х фазная система KEB COMBIVERT F5 A-Servo / 400 V AC

сервоконтролер	фазы	P	I_N	I_max	fном/fмакс	w x h x d *
_size	фазы	[кВт]	[A]	[A]	[кГц]	[мм]
04	3	0,37	1,4	5,6	8	76 x 185 x 144

двигатель	фланец	Mn	Mмакс	nном	JRotor	I	d	m
типоразмер	[мм]	[Н м]	[Н м]	[мин-1]	[кг ·см²]	[мм]	[мм]	[кг]
21	55	0,19	0,8	6000	0,08	98	6	0,8
22	55	0,36	1,6	4500	0,06	107	9	0,9
23	55	0,55	2,4	4500	0,08	1,22	9	1,1
24	55	0,72	2,4	4500	0,11	1,37	9	1,25
B1	70	0,60	3,2	4500	0,14	152	9	1,45
B2	70	30	2,2	4000	0,22	136	11	1,5
31	88	0,55	2,6	3000	0,45	116	14	1,9
32	88	1,15	5,2	3000	0,7	134	14	2,3

Купить частотный преобразователь KEB
Вы можете купить или заказать продукцию KEB с официальной гарантией у нас - в компании Сервотехника. Компания Сервотехника является официальным дилером компании KEB более 20-ти лет, а также имеется значительный опыт практической разработки и внедрений решений на базе продукции KEB. Наши менеджеры осуществят подбор необходимых Вам оригинальных комплектующих KEB.
