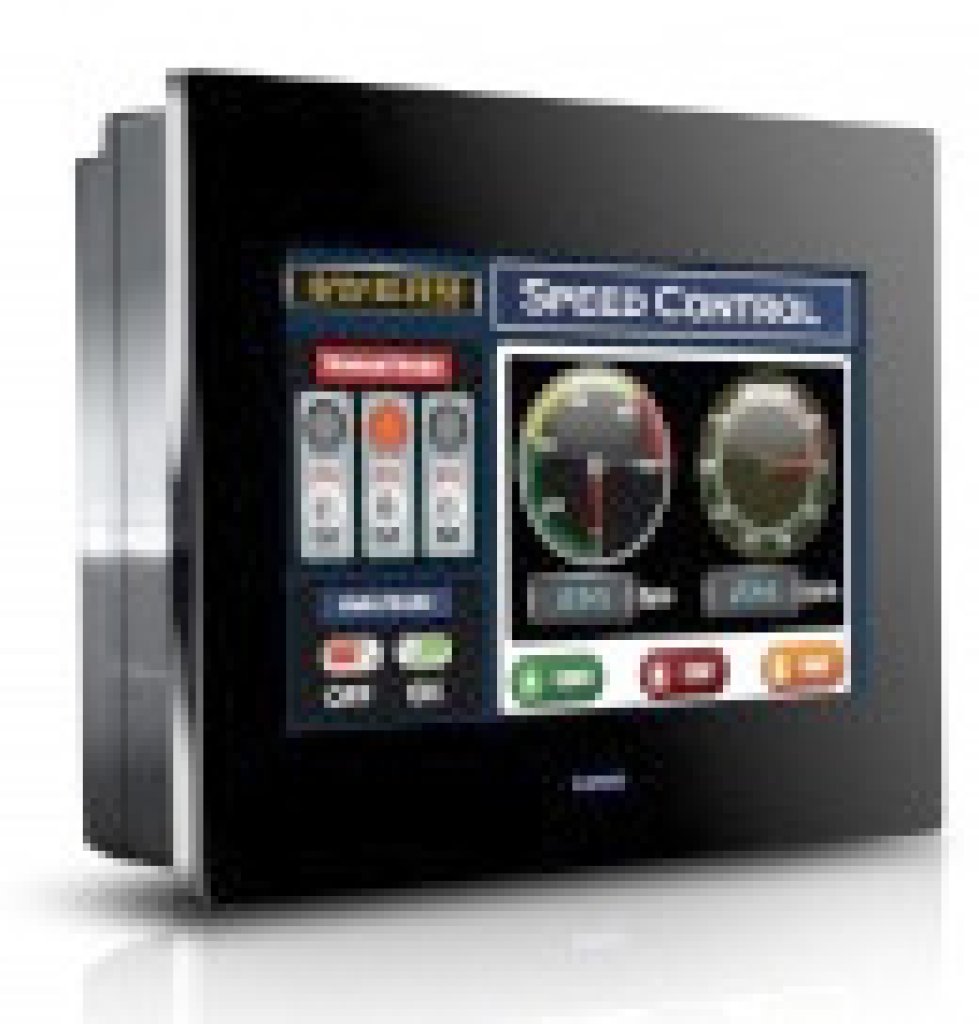

HMI ЖК-панели оператора FATEK модели P5043S, P5043N

Внимание! В данное время модели HMI-панели Fatek: P5043S, P5043N, P5070S, P5070N, P5070N1, P5070VS, P5102S, P5102N, P5102N1, P5102VS - более не выпускаются
Актуальный модельный ряд: P5043SA, P5043NA, P5070SA, P5070NA, P5070ZA, P5101SA, P5101NA, P5101ZA, P5043SB, P5043NB, P5070SB, P5070NB, P5070ZB, P5150ZB, U7070NA

HMI панели Fatek серии P5 модели P5043S, P5043N - HMI-панели с высококачественным, ярким (500 nits), цветным ЖК-экраном (TFT LCD - матрица), диагональю 4.3". Экран HMI панели отображает полную цветовую гамму - 16.7 миллионов цветов, поэтому все изображения и графические элементы имеют естественную цветовую передачу.
В качестве подсветки ЖК-панели используются светодиоды (LED) c длительной службой работы на отказ - более 30,000 часов. Цветной ЖК-экран HMI-панели восприимчив к нажатию (функция Touch Screen - тачскрин).
HMI панели Fatek серии P5 используются для промышленного применения, с удобным монтажом, быстрой настройкой и защитой экрана от попадания инородных частиц (Передняя панель: IP65 / Корпус, задняя крышка: IP20).

Модельный ряд 4.3" HMI панелей оператора серии P5043XX

P5043S - 4.3" HMI Стандартная - Цветная ЖК-панель оператора (Передняя панель: IP65 / Корпус, задняя крышка: IP20)

P5043N - 4.3" HMI с интерфейсом Ethernet - Цветная ЖК-панель оператора (Передняя панель: IP65 / Корпус, задняя крышка: IP20)

Основные технические характеристики HMI-панелей P5043S, P5043N

Модель

P5043S

P5043N

Дисплей

Тип дисплея

TFT LCD, 16.7 миллионов цветов

Размер дисплея

4.3” (16:9)

Разрешение

480 X 272

Подсветка

LED, 500nits

Ресурс подсветки

30,000 часов

Тачскрин

Тип

4-проводная резистивная пленка

Память

Flash

256MB

RAM

128MB

Внутренняя пользовательская память

64MB

Расширяемая память

32MB

Часы реального времени

Встроенные

Порты ввода/вывода

Serial 1

Разъем: D-Sub 9-Pin
COM1: RS-232 (TXD,RXD)
COM2: RS-422/485
COM3: RS-485

Serial 2

---

LAN

---

10M/100M

USB

USB2.0 Type-A (Host)x1

USB2.0 тип mini-B (Device)x1

microSD

---

Звук

---

PLC Расширение

---

Клеммный переключатель

Да (для RS-422/485)

Питание

Разъемы питания

24Vdc±20% (изолированная мощность)

Потребление

0.35A@24VDC

Изоляция

50MΩ при 500VDC

Условия эксплуатации

Системы защиты

Передняя панель: IP65 / Задняя крышка: IP20

Рабочая температура окр. среды

0 ~ 50℃

Температура для хранения

-20 ~ 60℃

Относительная влажность

10%~90%@ 40°C (без конденсата)

Пиковое напряжение

AC500V/20mA/1 Мин. (между зарядкой & FG устройствами)

Вибрация

5 до 9 Гц полу-амплитуда: 3.5 мм

9 до 150 Гц постоянное ускорение: 19.6 м/с2 (2G)

3 направления осей X, Y, Z: 10 раз (соответствует IEC61131-2)

Подавление шумов

1000Vp-p, ширина 1us, время нарастания 1ns

Сопротивление заземления

менее 100Ω

Размеры/
Вес

Размеры

118.5 x 92.5 (мм)

Ширина x Высота x Глубина (мм)

128.0 x 102.0 x 38.1 (мм)

Вес

215 (г)

235 (г)

Сертификация

CE、UL

Размеры и габариты HMI-панелей P5043S, P5043N

Аксессуары для HMI-панелей P5043S, P5043N

Более подробная информация о HMI ЖК-панелях оператора FATEK модели P5043S, P5043N >>
