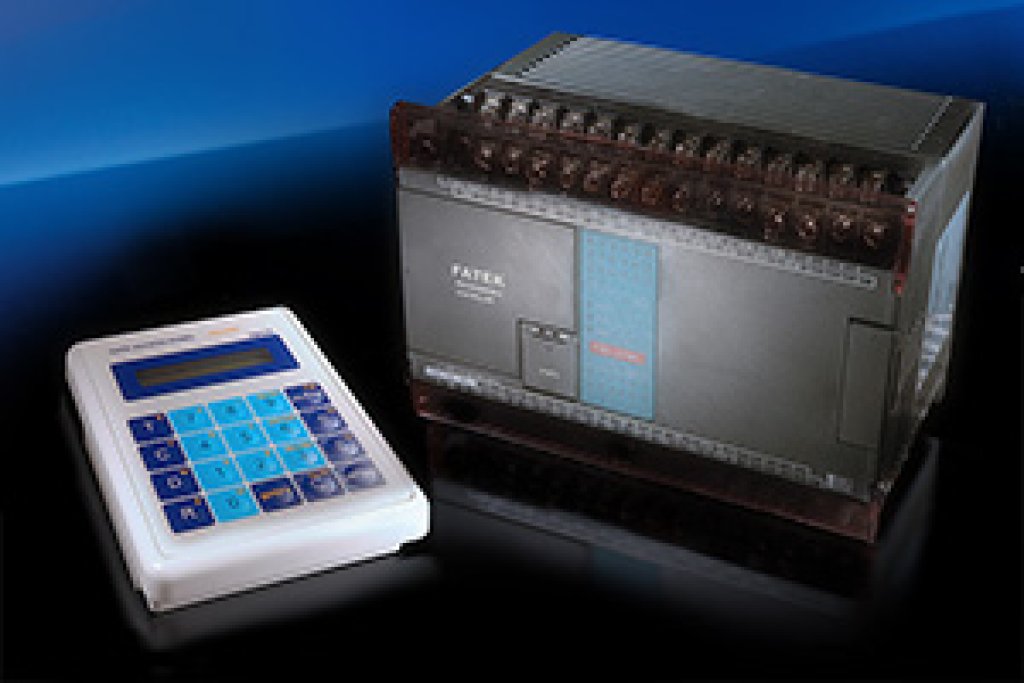

Промышленные контроллеры Fatek

Fatek AUTOMATION CORP.(Фатек) (Тайвань)

Fatek AUTOMATION CORP.(Фатек) (Тайвань) - официальный сайт компании

• Каталог FBs - основные функции и приложения
• Каталог FBs - наборы инструкций
• Каталог FBs - технические характеристики моделей
• Инструменты разработки программ на основе системы Windows

Информация о корпорации Fatek Automation PLC

Fatek Automation PLC была основана в 1992 году при поддержке правительства Тайваня. Это высокотехнологичная, динамично развивающаяся компания, специализирующаяся на разработке решений для промышленной автоматизации.

Более 22х лет Fatek Automation производит программируемые логические контроллеры (сокращенно - "ПЛК"). Последние мировые достижения в области проектирования и производства микрочипов и собственный уникальный опыт компании воплотились в новой линейке продукции - Fatek PLC FBs series.

Экономичные и высокопроизводительные логические контроллеры Fatek серии FBs предназначены для использования в средствах автоматизации для измерения, контроля и управления технологическими процессами как в автономном режиме, так и в составе распределенных систем. Благодаря технологии System On Chip (SoC), они дешевле и эффективнее своих аналогов.

Контроллеры Fatek сегодня успешно конкурируют с продукцией более известных марок, таких как Fanuc, Siemens, Omron, Mitsubishi, LG.

Возможности промышленных контроллеров Fatek серии FBs

ПЛК Fatek характеризуется разносторонним функционалом и отличаются простотой конфигурирования оборудования, широкими возможностями при работе с интерфейсом (предусмотрена возможность программно реализовывать сторонние протоколы) и бесплатным программным обеспечением от FATEK.

Программное обеспечение для настройки и конфигурирования ПЛК FATEK имеет множество функций, не уступает продвинутым конкурентным предложениям на рынке.

Основной интерфейс программного обеспечения для настройки и конфигурирования ПЛК FATEK - функционален и логически понятен.

Реализовано отображение подробной информации при работе с интерфейсами программного обеспечения ПЛК FATEK.

Настройка и конфигурация ПЛК FATEK может осуществляться как в автономном режиме, так и при непосредственном подключении ПЛК к компьютеру, обращено внимание на особенности настройки ПЛК в данных режимах.

Широкие возможности конфигурации ПЛК FATEK.

Подключения ПЛК FATEK к персональному компьютеру для настройки и конфигурации. Кроме сетевого EtherNet подключения ПЛК, возможно прямое подключение через стандартное USB соединение.

Интерфейс настройки и программирования ПЛК FATEK - очень удобен. Он графически (наглядно) позволяет отображать все задействованные в системе модули, в том числе модули расширения, при этом есть режим отображения геометрических размеров системы ПЛК с модулями (для корректного размещения ПЛК и всех модулей внутри шкафа управления). Графическое отображение модулей очень удобно - быстрое переключение режимов, позволяет легко и понятно найти необходимые параметры системы, проконтролировать их и при необходимости изменить.

Также, для упрощения работы и настройки системы ПЛК, к примеру, реализовано добавление модулей при помощи "Drag&Drop" - простой выбор из списка компонентов, перетаскивание модулей в систему при визуальном отображении всех компонентов. Программное обеспечение отображает все модули - так как они установлены в реальной технологической стойке шкафа управления. Вместе с тем, все данные по настройке легко доступны в табличном виде.

Широкие возможности контроля и управления данными для безопасности работы системы в ПЛК FATEK.

Настройка данных для безопасности работы системы в ПЛК FATEK.

Отображение графиков процессов PID-контроля для ПЛК FATEK.

Центральный процессор ПЛК - собственная разработка CPU

Интегральная микросхема контроллера или центральный процессор ПЛК - оригинальная собственная разработка компании Fatek. Благодаря этому архитектура контроллера постоянно совершенствуется, а функциональные возможности расширяются.

Интегральная микросхема промышленного контроллера Fatek включает:

• центральный процессор;
• аппаратный логический процессор;
• пять высокоскоростных портов связи;
• четыре высокоскоростных счетчик-таймера;
• четыре высокоскоростных импульсных выхода для управления осями с линейной интерполяцией.

В составе АСУ ТП ПЛК Fatek FBs поддерживают связь с другими элементами системы по протоколу Modbus и по Fatek-протоколу, обеспечивают числовое позиционирование, высокоскоростное импульсное управление электроприводом с модуляцией сигнала, работу с внешним энкодером, подключенным напрямую к входам контроллера, и обрабатывают до 16 внешних прерываний.

Промышленные контроллеры поддерживают до 256 таймеров, до 4 высокоскоростных (920 кГц) счетчиков и ПИД-регулятор с функцией контроля температуры и последующим ПИД-регулированием. Также они поддерживают 256 дискретных входов и 256 дискретных выходов, 64 аналоговых входа и 64 аналоговых выхода, 10000 энергонезависимых регистров для хранения данных.

Контроллеры Fatek обеспечивают и функцию работы с температурными датчиками.

ПЛК Fatek FBs идеально подходят для построения многоуровневых систем управления, в том числе с удаленным доступом (SCADA-системы).

Решения для автоматизации производственных процессов от Fatek Automation

Модельный ряд Fatek Automation PLC сегодня включает несколько групп компонентов.

Контроллеры:

• Серия MA – контроллеры общепромышленного назначения. Базовая экономичная версия. Некоторые функции недоступны;
• Серия MC – контроллеры повышенной производительности. Основная версия. Досупны все функции кроме работы с дифференциальными входами/выходами;
• Серия MN – контроллеры числового позиционирования. Доступны все функциональные возможности контроллеров FATEK. Подходит для работы с ЧПУ, инкрементальными датчиками, двигателями и т. д.

В качестве программного обеспечения ПЛК Fatek FBs используется пакет WinProladder (ОС Windows) на базе языка лестничной логики (Ladder diagram). Контроллеры могут дооснащаться периферийными устройствами - картами памяти, коммуникационными модулями (RS-232, RS-485, USB, Ethernet) и др.

Все модели ПЛК Fatek могут поставляться с транзисторными выходами (до 920 кГц, от 50 мА до 0,5 А), релейными выходами (2 А на выход, 4 А на группу) и тиристорными выходами (1 А).

Опыт применения промышленных контроллеров Fatek FBs в России

К январю 2006 года в Россию было поставлено более 6000 ПЛК Fatek FBs для использования в системах автоматизации производства. Контроллеры Fatek установлены почти на 2000 станциях управления насосными агрегатами (СУНА), используемых в системах водоканала г. Москвы, Реутова, Чехова, Подольска, Ижевска и др. Продукция Fatek использовалась при модернизации станков и оборудования в полиграфической, пищевой и легкой промышленности, а также в металло- и деревообработке.

Опыт применения в машиностроении показал целесообразность использования ПЛК Fatek FBs в станках с шаговыми двигателями для управления осями в импульсном (шаговом) режиме (до 4 осей на 1 контроллер) и стандартными синхронными и асинхронными двигателями (без ограничений).

Использование контроллеров Fatek оказалось оправданным и в системах точного линейного перемещения - многоосевых координатных столах и промышленных манипуляторах.

Компания "Сервотехника" успешно реализовала ряд нестандартных инженерных проектов с использованием ПЛК Fatek для управления термопласт-автоматами, машинами резки (в т.ч. лазерной и плазменной), подъемниками и транспортерами, конвейерными линиями, другим производственным оборудованием. В ряде проектов ПЛК применялись в системах удаленного мониторинга и контроля, в т.ч. под управлением SCADA.

FBs - серия программируемых логических контроллеров от компании Fatek:
• Качественный ПЛК
• Современные технологии
• Компактный и мощный
• Широкий ассортимент продукции
• Надежность и долговечность

FATEK FBs Серия ПЛК
ПЛК серии FBs имеет более 300 инструкций, которые используют удобную для пользователя и читаемую функциональную структуру с несколькими входами / выходами. Благодаря этой структуре ввода с несколькими входами пользователь может реализовать множество типов функций, для достижения которых, ПЛК других производителей, могут потребовать использования многих дополнительных инструкций.

Конструкция FBs-PLC включает в себя «Систему на чипе» (SoC), разработанную компанией Fatek Корпорация. Чип BGA состоит из более чем 120 000 ключей, которые объединяют мощные функции, такие как центральный процессор (CPU), память, аппаратный логический процессор(HLS), 5 высокоскоростных коммуникационных портов, 4 набора аппаратных высокоскоростных счетчиков / таймеров, 4 оси высокоскоростных импульсных выходов для NC (с линейной интерполяцией), 16 высокоскоростных прерываний и опрашиваемых входов захвата сигналов. FBs- PLC представляет собой высокую функциональность и надежность с исключительными характеристиками по сравнению с другими ПЛК в данном классе.
Удобные и мощные наборы инструкций
FBs-PLC имеет более 300 инструкций, которые используют удобныую для пользователя и читаемую структуру функций с несколькими входами / выходами с несколькими выходами. С помощью этой структуры инструкций мульти-входов, пользователь может настраивать множество типов функциональных возможностей.
Также результат операции может быть отправлен непосредственно на внутренние или внешние выходы. Чтобы повысить совместимость программы, входы или выходы для каждой функциональной инструкции имеют свой собственный мнемонический символ, а также отображается содержимое каждого операнда. Для высокопроизводительных приложений, таких как сетевая работа ПЛК(LINK), ПИД-регулирование и позиционирование NC и т. д., Fatek FBs-PLC обеспечивает удобные инструкции для содействия в разработке программ.
Серия ПЛК FATEK FBs состоит из следующих наименований:
Главные модули:
- Главные базовые модули
- Дополнительные главные модули
- Главные модули NC-позиционирования
Правосторонние модули расширения:
- Силовые блоки питания для модулей расширения
- DIO Блоки расширения
- DIO Модули расширения
- Модуль переключателя Thumbwheel
- 16/7-сегментные ЖК-экранные модули
- AIO модули
- Модули для измерения температуры
- AI + Комбинированные модули для измерения температуры
- Голосовой модуль
- Модуль нагрузки ячеек
- Potential Meter Module
Левосторонние модули расширения
- Коммуникационные модули
- Коммуникационные платы
- AIO платы
- Высокоточные модули нагрузки
- 3-осевые модули контроля движения
- Простые HMI
Устройства и аксессуары:
- RFID карта
- Конвертор общей цепи
- Ручная панель управления
- Модули памяти
- PWMDA
- USB-RS232 Кабель
- Сигнальный кабель
- Кабель для подключения DIO высокой плотности
- 16/7-сегментные ЖК-экранные модули
- Учебный макет

ПЛК FATEK - МОЩНЫЕ ОБЛАЧНЫЕ ВОЗМОЖНОСТИ

В ПЛК FATEK реализованы мощные облачные возможности следующего поколения.
FATEK представляет новую технологию работы ПЛК (программируемого промышленного контроллера управления движением) непосредственно подключенного к облаку. "Никаких промежуточных шлюзов вообще! Работа напрямую с облаком."
Некоторое время ранее, для удаленного управления различными системами, автоматизированными линиями, производственными конвейерами и оборудованием, требовалось подключение подключение шлюзов для выхода и передачи данных через сеть интернет. Теперь благодаря новым технологиям от FATEK в этом нет необходимости. ПЛК FATEK способны напрямую подключаться к сети интернет и работать с облаком, без каких либо дополнительных устройств.

Просто подключите свой ПЛК от компании FATEK к облаку для мониторинга, регистрации данных, задач по тревоге, отслеживания местоположения ... И все это без шлюза и HMI, - получается значительная экономия места и денег!

Данная технология решает одновременно массу задач:
- Удаленный мониторинг ПЛК
- Не требует приобретение интернет-шлюзов
- Не требуется производить сложные сетевые настройки
- Возможность управления разрозненными устройствами по всему миру
- Поддерживает старые устройства без интерфейса Ethernet

Облачные сервисы iMonitor IoT
Сервисы iMonitor IoT могут мгновенно и безопасно отслеживать данные на различных устройствах, разбросанных по всему миру. Независимо от сложности данных, данные могут быть четко перечислены с помощью простой и интуитивно понятной платформы мониторинга браузера, что дает вам контроль, где бы вы ни находились.
Ваша система отвечает формуле:
Мониторинг x Журнал (Лог) данных x Тревога x Тренд x Местоположение
Мониторинг данных
Независимо от того, сколько устройств находятся в различных производственных локациях по всему миру, после подключения к сети все данные устройств можно четко контролировать с помощью простой платформы мониторинга. Помимо отслеживания изменений данных, вы можете напрямую устанавливать данные и управлять всеми устройствами удаленно. Данные можно не только увидеть, но и настроить.
Лог данных
Вы можете бесплатно и периодически хранить данные при определенных условиях в FATEK Cloud. Данные можно экспортировать через браузер для приложений в любое время, не беспокоясь о проблеме невозможности определить, где хранятся данные.
Тренд
Даже если хранятся десятки тысяч записей данных, вы можете быть уверены, что с помощью диаграммы тенденций, неинтуитивные данные могут быть отображены в виде диаграмм, что существенно улучшает визуализацию данных и упрощает анализ сложных данных.
Задачи по тревоге
Каждый раз, когда срабатывает сигнал тревоги (будильник), его можно отправить определенным авторизованным пользователям через приложение, электронную почту или SMS. Между тем, время и статус возникновения тревоги могут быть полностью зафиксированы и храниться в памяти базы данных. Неожиданные ситуации можно отслеживать мгновенно. Кроме того, меры по борьбе с повреждениями системы проводятся посредством удаленного мониторинга, чтобы минимизировать и даже предотвратить повреждения связи.

Облачный сервис iAccess IoT Service
Служба iAccess IoT Service позволяет легко и безопасно управлять удаленными устройствами и обслуживать их даже при использовании сложных межсетевых экранов и маршрутизаторов. Удаленные устройства, разбросанные по всему миру, находятся в пределах вашей досягаемости, независимо от того, как далеко они находятся.
С данной технологией Ваша система отвечает простой формуле:
Обслуживание x Мониторинг системы x Сквозная передача данных x Местоположение
Загрузка и выгрузка проекта
Для удаленной загрузки и скачивания проектов, а также обновлений программного обеспечения на устройствах больше нет необходимости прилагать большие усилия, чтобы приезжать к месту нахождения устройства. Вы можете обновлять и отлаживать проекты в любом месте и в любое время и всегда поддерживать устройства и проекты в их наилучшем состоянии.
Мониторинг экрана (системы)
Полностью проецировать текущий фактический экран устройства и даже отображать экран камеры наблюдения. Операции в реальном времени поддерживаются на всех экранах (мониторах) системы, создавая реальный опыт удаленной работы (работа/мониторинг и управление устройствами в реальном времени), как будто устройство находится прямо перед вами.
Сквозная передача данных
Благодаря функции сквозной передачи данных устройства, даже контроллеры других производителей без сетевого подключения или функций IoT, могут выполнять функцию удаленного обслуживания с помощью устройства FATEK. ФАТЭК поможет существующему оборудованию достичь невыполненных функциональных требований без необходимости его замены.
Межсетевые экраны и маршрутизаторы
Для быстрого создания безопасного и надежного соединения в режиме реального времени требуются только идентификатор клиента и пароль. Нет абсолютно никакой необходимости в настройках брандмауэра или роутера. Более того, подвергание домена опасности, из-за изменений настроек, вообще не будет поводом для беспокойства.

Облачные сервисы iLocation IoT
Сервисы iLocation IoT могут четко отображать устройства и местоположения на карте. Также поддерживается функция динамического обновления, что способствует дальнейшему достижению приложений динамического отслеживания и отслеживания траектории. Метод отображения карты обеспечивает более интуитивный мониторинг устройства и существенно повышает эффективность управления группой устройств.
С данной технологией Ваша система отвечает простой формуле:
Местоположение x Позиционирование x Отслеживание
Расположение устройства
Предусмотрен специальный регистр GPS-координат. Координаты можно ввести напрямую или значения можно записать после подключения к модулю GPS. Устройства с параметрами GPS могут четко отображать данные через платформу мониторинга. Он может более удобно и интуитивно проводить мониторинг устройств, существенно повышая эффективность управления группой устройств.
Динамическое отслеживание
Платформа мониторинга продолжает обновлять текущие GPS-координаты устройства и отображать их на карте. Функция динамического обновления не только обеспечивает точность текущего местоположения, но и дополнительно архивирует приложения динамического отслеживания и отслеживания траектории по мере необходимости.

Промышленные HMI панели оператора FATEK поддерживают технологии работы с облаком
Весь спектр новых моделей FATEK HMI сможет использовать решения FATEK IoT, включая модели Ethernet с последовательными интерфейсами (путем установки беспроводного USB 4G-модема / Wi-Fi).
