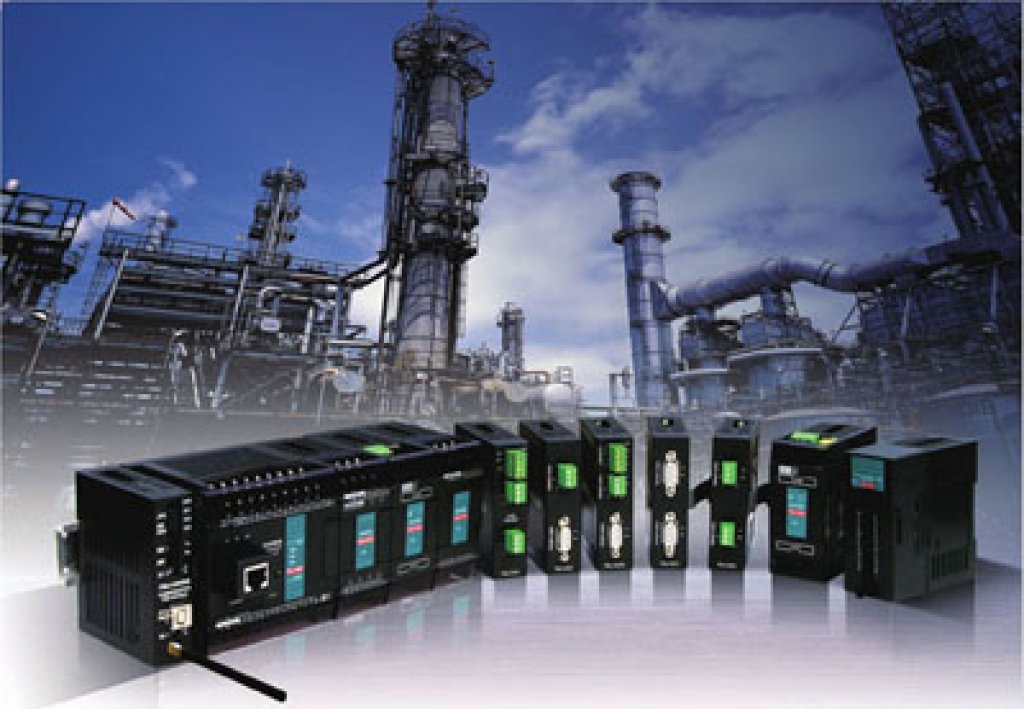

Модули:
- коммуникационные модули;
- 7/16-сегментного LED-дисплея;
- аналогового входа/выхода;
- аналогового входа;
- аналогового выхода;
- терморезисторов (RTD-модули);
- термопар (Pt-100; Pt -1000 RTD; J; K; R; S; E; T; B; N) - ТС-модули;
- цифровые модули расширения (до 256 входов/выходов);
- FB-DAP панели оператора (20 клавиш, экран: 2 строки по 16 символов);
- RFID-карты;
- блоки питания для модулей расширения.
Характеристики входов/выходов:
- контроллер может быть оснащен транзисторными/релейными и дифференциальными выходами с PNP или NPN логикой (от 2 до 256 входов/выходов);
- максимальная частота коммутации входов/выходов в зависимости от их типа от 5 до 200 кГц (и до 920 кГц для дифференциальных входов/выходов);
- наличие модулей 14 битных аналоговых входов/выходов;
- наличие модулей измерения температуры для различных видов термопар;
- наличие счетчиков (U/D, U/D*2, P/R, P/R*2, A/B, A/B*2, A/B*3, A/B*4);
- возможность выдавать сигнал Step/Dir, Up/Dn, A/B.
Функциональные возможности:
Сетевая интеграция:
Архитектура системы
Одноблочная система ПЛК FBs-PLC
Одноблочная система означает, что вся система построена на основе одного основного блока FBs-PLC и его блоков/модулей расширений и плат/модулей связи. Такая система имеет ограниченные возможности, однако их можно расширять за счет связи с другими процессорами по каналу LINK и с модулями/блоками расширения.
Всего ПЛК FBs-PLC поддерживает максимум 256 цифровых входов(DI), 256 цифровых выходов (DO), 64 слова численного входа (NI) и 64 слова численного выхода(NO). За счет наличия специальных модулей можно непосредственно подключать такие устройства, как термопары, термометры сопротивления RTD, 7,16-сегментные Светодиодные индикаторные дисплеи и кодовые дисковые переключатели.
Аппаратура ПЛК FBs-PLC позволяет использовать до 5 портов связи (с максимальной скоростью 921.6 кб/сек). Кроме стандартного протокола передачи данных FATEK, поддерживается также протокол ведущий/ведомый modbus и пользовательский. Такие возможности связи позволяют легко подключить программируемые периферийные устройства, например, электронные весы, считыватель штрих-кода, различные счетчики и датчики.
Также есть возможность соединить вместе от 2 до 254 главных блоков (каждый из которых имеет собственный номер станции) с помощью сети RS485. Для этого достаточно только написать и выполнить команды CPU Link на одном из главных блоков, который при этом становится ведущей станцией (мастером) сети CPU Link. На остальных ведомых блоках не надо подавать никаких команд. Ведущий процессор автоматически собирает информацию и данные нужных участков всех блоков (в том числе с ведущего) и помещает ее в участки общих данных (CDM) на всех блоках. За счет этого соединенные сетью блоки могут обмениваться данными друг с другом. При этом одноблочные системы с ограниченными ресурсами входов-выходов превращаются в огромную мощную систему.
Купить модули расширения
Вы можете осуществить подбор и купить модули расширения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
