Автоматизация производства в современных условиях позволяет сильно снижать издержки производства товаров. Особенно актуальным это становится в условиях мирового финансового кризиса, когда средства потребителей продукции существенно ограничены. На сегодняшний день ни один процесс автоматизации невозможно представить без использования программируемых логических контроллеров (ПЛК). Разнообразие моделей и производителей ПЛК поражает воображение, на рынке представлены десятки производителей ПЛК – европейского, японского, китайского и отечественного производства. Так какого же производителя выбирать? Чтобы ответить на этот вопрос, надо понять самое главное:
Большого различия в ПЛК нет, главное – цена/качество и сроки поставок.

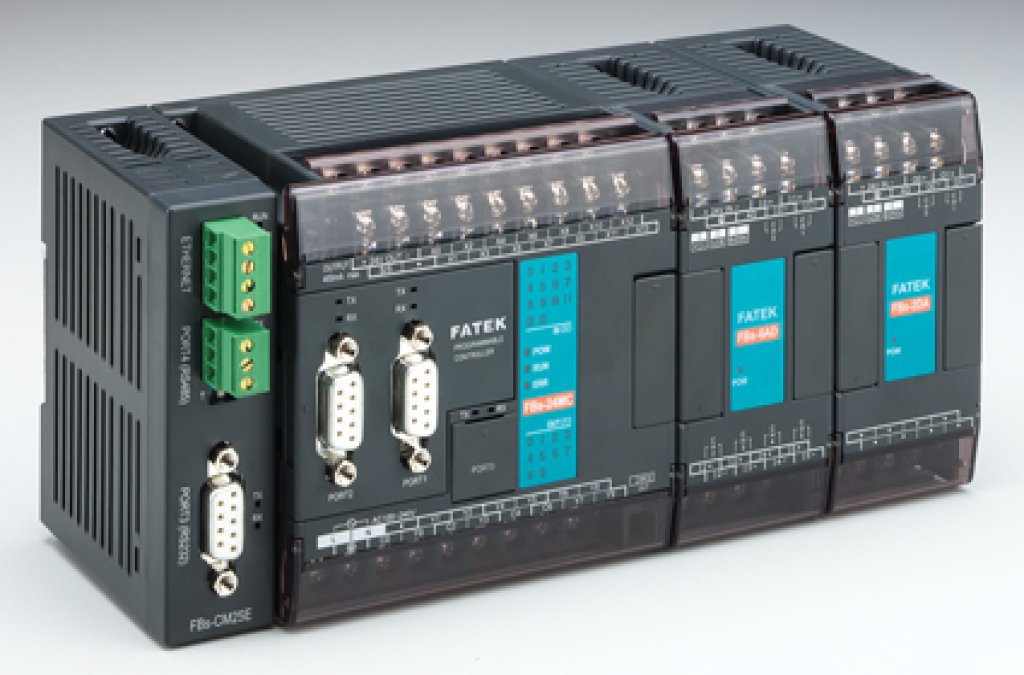

В статье пойдет речь об экономичных ПЛК серии FBs, производимых тайваньской компанией «Fatek».
Широко используются системы автоматизации на базе программируемых контроллеров, связанных с персональным компьютером. Они получают все большее распространение благодаря удобству, доступности, дружественному интерфейсу и низкой стоимости.
Fatek Automation PLC была основана в 1992 году при поддержке правительства Тайваня. Это высокотехнологичная, динамично развивающаяся компания, специализирующаяся на разработке решений для промышленной автоматизации.
Экономичные и высокопроизводительные логические контроллеры Fatek серии FBs предназначены для использования в средствах автоматизации для измерения, контроля и управления технологическими процессами, как в автономном режиме, так и в составе распределенных систем. Благодаря технологии «System On Chip» (SoC), они дешевле и эффективнее своих японских и европейских аналогов.
Технические характеристики
ПЛК Fatek отличаются простотой конфигурирования оборудования, широкими возможностями при работе с интерфейсом (предусмотрена возможность программно реализовывать сторонние протоколы) и бесплатным программным обеспечением.
В составе АСУ ТП ПЛК Fatek FBs поддерживают связь с другими элементами системы по протоколу Modbus и по Fatek-протоколу, обеспечивают числовое позиционирование, высокоскоростное импульсное управление электроприводом с модуляцией сигнала, работу с внешним энкодером, подключенным напрямую к входам контроллера, и обрабатывают до 16 внешних прерываний.
| Характеристика/модель | FBs-MA | FBs-MC | FBs-MN |
| Цифровой вход, 5 В, частоты 920 кГц | – | – | До 8 (4 оси) |
| Цифровой вход, 24 В, частоты 200 кГц | – | До 8 | – |
| Цифровой вход, 24 В, частоты 20 кГц | – | До 6 | До 4 |
| Цифровой вход, 24 В, частоты 5 кГц | До 4 | До 8 | До 8 |
| Цифровой вход, 24 В, низкой частоты | До 32 | – | До 12 |
| Цифровой выход, релейный, 2 А | До 24 | До 24 | До 8 |
| Цифровой выход, транзисторный (0...30 В), частоты 920 кГц | – | – | До 8 (4 оси) |
| Цифровой выход, транзисторный (0...30 В), частоты 200 кГц | – | До 8 | – |
| Цифровой выход, транзисторный (0...30 В), частоты 20 кГц | – | До 4 | До 6 |
| Цифровой выход, транзисторный (0...30 В), частоты 10 кГц | До 4 | – | – |
| Цифровой выход, транзисторный (0...30 В), низкой частоты (0,5 А) | До 20 | До 16 | До 8 |
| Календарь | Опционально | Встроен | Встроен |
| Встроенный порт коммуникации | Один (Port0, USB или RS232) | Один (Port0, USB или RS232) | Один (Port0, USB или RS232) |
| Расширяемый порт коммуникации | Два (Port1-2, RS485 или RS232 или Ethernet) | Четыре (Port1-4, RS485 или RS232 или Ethernet или GSM) | Четыре (Port1-4, RS485 или RS232 или Ethernet или GSM) |
Контроллеры поддерживают до 256 таймеров, до 4 высокоскоростных (920 кГц) счетчиков и ПИД-регулятор с функцией контроля температуры и последующим ПИД-регулированием. Также они поддерживают до 256 дискретных входов и 256 дискретных выходов, 64 аналоговых входа и 64 аналоговых выхода, 10000 энергонезависимых регистров для хранения данных.
Для расширения возможностей контроллеров возможно подключение таких дополнительных модулей как: коммуникационные ;7/16-сегментного LED-дисплея; аналогового входа/выхода; аналогового входа; аналогового выхода; терморезисторов (RTD-модули); термопар (Pt-100; Pt -1000 RTD; J; K; R; S; E; T; B; N) - ТС-модули; цифровые модули расширения (до 256 входов/выходов); FB-DAP панели оператора (20 клавиш, экран: 2 строки по 16 символов); RFID-карты;блоки питания для модулей расширения. Контроллеры Fatek обеспечивают и функцию работы с температурными датчиками.
В качестве программного обеспечения ПЛК Fatek FBs используется пакет WinProladder (ОС Windows) на базе языка лестничной логики (Ladder diagram). Контроллеры могут дооснащаться периферийными устройствами - картами памяти, коммуникационными модулями (RS-232, RS-485, USB, Ethernet) и др.
Все модели ПЛК Fatek могут поставляться с транзисторными выходами (до 920 кГц, от 50 мА до 0,5 А), релейными выходами (2 А на выход, 4 А на группу) и тиристорными выходами (1 А).
Серия FBs делится на две модели: MA и MC.
- Модель МА
Данная модель представляет собой контроллеры общепромышленного назначения.
- Модель МС
Данная модель представляет собой контроллеры повышенной производительности.
Опыт применения ПЛК Fatek
Контроллеры Fatek установлены на станциях управления насосными агрегатами (СУНА), используемых в системах водоканала г. Москвы, Реутова, Чехова, Подольска, Ижевска и др. Продукция Fatek использовалась при модернизации метало и деревообрабатывающих станков и оборудования в полиграфической, пищевой и легкой промышленности.
Опыт применения в машиностроении показал целесообразность использования ПЛК Fatek FBs в станках с шаговыми двигателями для управления осями в импульсном (шаговом) режиме (до 4 осей на 1 контроллер) и стандартными синхронными и асинхронными двигателями (без ограничений).
Использование контроллеров Fatek оказалось оправданным и в системах точного линейного перемещения - многоосевых координатных столах и промышленных манипуляторах.
Компания "Сервотехника" успешно реализовала ряд нестандартных инженерных проектов с использованием ПЛК Fatek для управления термопласт-автоматами, машинами резки (в т.ч. лазерной и плазменной), подъемниками и транспортерами, конвейерными линиями, другим производственным оборудованием. В ряде проектов ПЛК применялись в системах удаленного мониторинга и контроля, в т.ч. под управлением SCADA.
Как мы уже говорили, ПЛК сегодня очень активно используются в современной автоматизации. В бюджетных и простых применениях ПЛК используется вместе с промышленным компьютером, поэтому к ПЛК предъявляют требования по невысокой цене и безупречной надежности. Именно такими и являются ПЛК Fatek, имеющие опыт применения в России более 5 лет.
