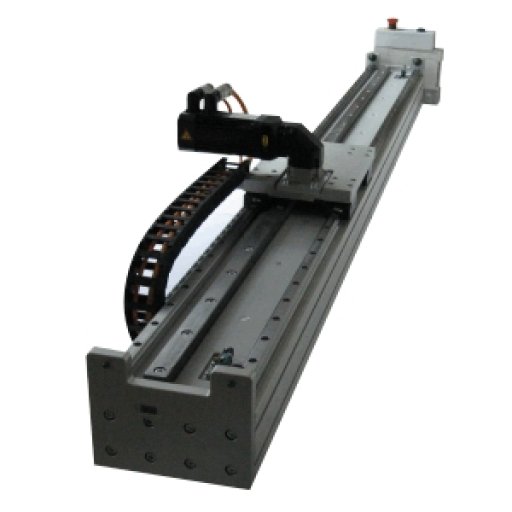

МТР-1

• Технические характеристики модуля МТР-1 (pdf, 0,1 мб)

Линейные модули серии МТР-1 обладают повышенной грузоподъемностью и предназначены для осуществления точного и плавного перемещения крупных тяжёлых объектов по прямой траектории на расстояние до 5,6 м. Модули можно использовать как отдельно, так и в составе многоосевой системы позиционирования. Сфера применения данного продукта обширна: координатные столы, манипуляторы, транспортные системы, испытательные стенды, лабораторное оборудование. Универсальность линейного модуля позволяет использовать его в разных отраслях промышленности.

Конструктивные особенности модуля МТР-1

Конструктивно линейный модуль состоит из алюминиевой балки (несущий силовой элемент), на которую установлены рельсовые направляющие и зубчатая рейка. За счёт вращения шестерни происходит перемещение каретки модуля, которая в свою очередь служит базовой платформой для крепления на ней всевозможных изделий и механизмов.

Передача зубчатая рейка — шестерня производства фирмы GUDEL (Швейцария), обладает удачным сочетанием нагрузочных, динамических и точностных характеристик (6-й класс точности). Главные преимущества рельсовых направляющих качения, применённых в данном модуле, - повышенная нагрузочная способностью, компактность, высокий срок службы и отсутствие люфтов. В стандартном исполнении модуля материал каретки - алюминий марки Д16Т. При необходимости каретка может изготавливаться из стали. Зубчатое колесо установлено непосредственно на выходной вал высокоточного планетарного редуктора производства компании Apex Dynamics. Такой редуктор отличается высокой плавностью хода, обладает пониженным люфтом и высокими моментными характеристиками.

Для подготовки фланца редуктора под конкретный двигатель, при заказе модуля в артикульном номере следует указать маркировку двигателя. Гибкий кабель-канал обеспечивает правильную укладку кабеля и защиту его от механических воздействий. Основание модуля снабжено специальными технологическими элементами - T-образными пазами, упрощающими процесс монтажа и сборки системы линейного перемещения. Смазка направляющих осуществляется через ниппели, расположенные непосредственно на танкетках. В базовой комплектации модуль оснащен аварийными упорами. Опционально устанавливаются концевые выключатели, выводы с которых заведены в стандартный разъем D-Sub.
