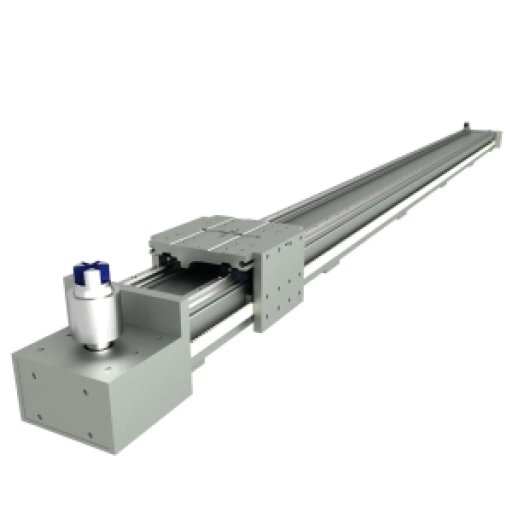

МРСТ

Конструктивно система состоит из ременных модулей на стальном основании (несущий силовой элемент, представляющий собой высокоточный станочный алюминиевый профиль) с закрепленными на нем рельсовыми направляющими качения. С торцов основания на фланцах установлены приводной и ведомый зубчатые шкивы. За один оборот шкива каретка перемещается на 240 мм. Движение передается с помощью ремня.

Смазка направляющих осуществляется через ниппели, расположенные непосредственно на каретках. Опорные подшипники шкивов не требуют обслуживания, в них заложена смазка не весь срок службы.

Основание и каретка снабжены специальными технологическими элементами (резьбовые отверстия, пазы) упрощающие процесс сборки и монтажа. В стандартной комплектации модуль оснащен аварийными упорами. Опционально устанавливаются концевые выключатели.

Преимущества.

Модуль МРСТ закреплен на стальном основании и обладает большей грузоподъемностью, чем МР-25, а также может поставляться с гофрозащитой. Помимо этого, увеличена скорость движения каретки при сохранении высокой точности перемещения. За счет использования ременной передачи, можно изготовить модуль любой требуемой длины, отличной от серийной модели. Гибкие производственные возможности позволяют в кратчайшие сроки изготовить линейный модуль необходимой длины или даже целую систему (X-Y, X-Z, X-Y-Z). Помимо этого, допускается включение таких опций, как установка датчика линейного положения, изменение размеров каретки согласно требованиям заказчика, подготовка дополнительных крепежных отверстий и прочее.

Область применения, примеры использования.

Универсальность применения систем МРСТ на основе ременных модулей позволяет использовать ее в разных отраслях промышленности:

лабораторное оборудование,

медицинские приборы,

испытательные стенды,

координатные столы,

транспортные системы,

манипуляторы.

Гарантии (контроль качества изделия).

Общая гарантия на работу cистемs линейных модулей ременного типа МРСТ составляет 1 год. Вся продукция ЗАО «ЗМИ» проходит обязательное тестирование.

Собственный сервисный центр ЗАО «ЗМИ» быстро и без волокиты устранит любые возможные неполадки.
