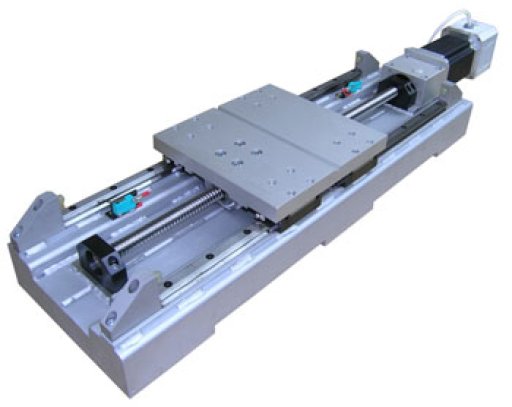

СТМТ-1

• Размеры модуля СТМТ. Чертеж (pdf, 0,2 мб)
• Таблица ходов и длин оснований для модулей СТМТ (pdf, 0,1 мб)
• Описание и технические характеристики модуля СТМТ (pdf, 0,3 мб)
• Расшифровка артикульных номеров модуля СТМТ (pdf, 0,3 мб)

Благодаря усиленному стальному сварному основанию, модуль СТМТ -1 является самым грузоподъемным в своем классе. Его основной задачей является перемещение крупных и тяжелых объектов (с массой до 200 кг) в прямой плоскости, сохраняя высокую точность и плавность движения.

стмт без защиты	стмт с металлическим кожухом

Конструктивно линейный модуль состоит из стальной сварной станины с установленными на ней рельсовыми направляющими качения. На специальных подшипниковых опорах установлен винт , крутящий момент к которому передаётся от двигателя через компенсирующую муфту. Смазка направляющих и осуществляется через ниппели, расположенные непосредственно на танкетках и гайке . Основание и каретка модуля снабжены специальными технологическими элементами (отверстиями, базовыми привалочными поверхностями), упрощающими процесс сборки и монтажа системы линейного перемещения.

Преимущества модулей СТМТ-1

Надежность комплектующих этого модуля позволяет добиваться высокой точности и прямолинейности перемещения объектов с массой до 200 кг, а стальное основание обеспечивает долговечность его работы.

Повышенная грузоподъемность линейного модуля СТМТ-1 делает его уникальным в своей ценовой категории как среди отечественных, так и зарубежных производителей.

Защита модулей СТМТ—1

Опционально вы можете заказать специальный неподвижный кожух, который предназначается для защиты элементов трансмиссии модуля от попадания, раскаленной стружки, окалины от сварки, грязи, предотвращает повреждения трансмиссии посторонними предметами. Щель между верхним и боковым кожухами составляет 13 мм. Данный вид защиты наиболее эффективен при горизонтальном монтаже модуля (каретка сверху). Материал кожухов — нержавеющая сталь. Установка кожухов не влияет на ход каретки модуля.

Рекомендуемые области применения

Линейный модуль СТМТ -1 нашел применение в самых разных сферах, таких как лабораторное оборудование, испытательные стенды, координатные столы, транспортные системы, манипуляторы и др., а совместное использование модуля с сервоприводом и программой управления позволяет получить законченное решение по прецизионному перемещению (актуатор). Встроенный в сервопривод программируемый логический контроллер позволяет выполнять позиционные циклические операции по заданному алгоритму без участия внешнего контроллера, обрабатывать сигналы с датчиков, обеспечивать выход в референтную точку. Регулировка усилия перемещения осуществляется путем программирования ограничения момента двигателя. Программное обеспечение, поставляемое в комплекте с приводом, дает возможность проводить контроль, анализ и программирование режимов работы.
