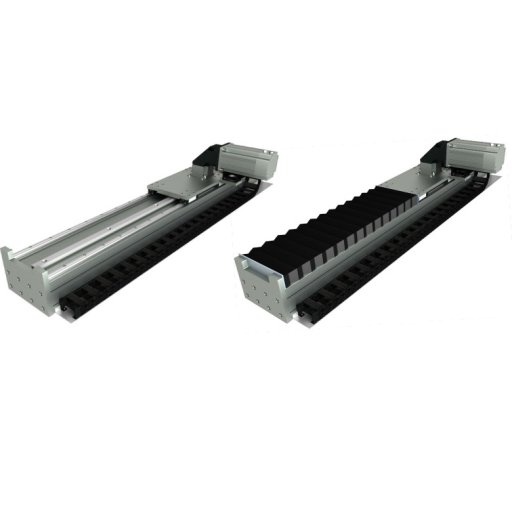

Модули линейного перемещения - серия МТР-1

МТР-1
Модуль линейного перемещения с передачей рейка-шестерня с мотор-редуктором на каретке
Модуль линейного перемещения МТР-1 предназначен для перемещения крупных и тяжелых объектов. Перемещение производится по прямой траектории на расстоянии до 6 метров. Для получения большого хода в модуле используется передача шестерня — зубчатая рейка швейцарской фирмы Gudel, обладающая 6 классом точности. Рельсовые направляющие обладают повышенной нагрузочной способностью.
Конструктивные особенности
Модуль МТР-1 состоит из алюминиевого основания (несущий силовой элемент), на которое установлены рельсовые направляющие и зубчатая рейка Gudel (Швейцария). За счёт вращения шестерни происходит перемещение каретки модуля, которая в свою очередь служит базовой платформой для крепления на ней всевозможных изделий и механизмов. В стандартном исполнении материал каретки — алюминий (марка Д16Т). При необходимости каретка может изготавливаться из стали.
Зубчатое колесо установлено на выходной вал высокоточного планетарного редуктора производства компании Apex Dynamics. Такой редуктор отличается высокой плавностью хода, обладает пониженным люфтом и высокими моментными характеристиками. Для подготовки фланца редуктора под конкретный двигатель, при заказе модуля в артикульном номере следует указать маркировку двигателя. Гибкий кабель-канал обеспечивает правильную укладку кабеля и его защиту. Основание модуля снабжено специальными технологическими элементами — T-образными пазами, упрощающими процесс монтажа и сборки системы линейного перемещения. Смазка направляющих осуществляется через ниппели, расположенные на танкетках. В базовой комплектации модуль оснащен аварийными упорами. Опционально устанавливаются концевые выключатели, выводы с которых заведены в стандартный разъем D-Sub.
Преимущества
Повышенная грузоподъемность (до 200 кг в горизонтальной плоскости), большой ход прямолинейного движения каретки модуля (до 5,6 м), делают МТР-1 уникальным по своим характеристикам.
Производственные возможности позволяют в кратчайшие сроки не только изготовить модуль требуемой длины, но и создать целую систему модулей.
Допускается включение таких опций, как защита направляющих и зубчатой рейки, установка датчика линейного положения, изменение размеров каретки согласно требованиям заказчика, подготовка дополнительных резьбовых отверстий и прочее.
Область применения, примеры использования
Надежность конструкции и универсальность применения модулей серии МТР-1 оказали весомое влияние на популярность данных модулей для решения широкого спектра задач, что повлекло массовое применение в самых различных отраслях промышленности, создавая полноценную конкуренцию зарубежным аналогам. Модули серии МТР-1 применяются для создания различных эффективных решений, например, таких как:
- транспортные системы
- координатные столы
- манипуляторы
- испытательные стенды
- лабораторное оборудование
- медицинские приборы и др.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии МТР-1, основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.
