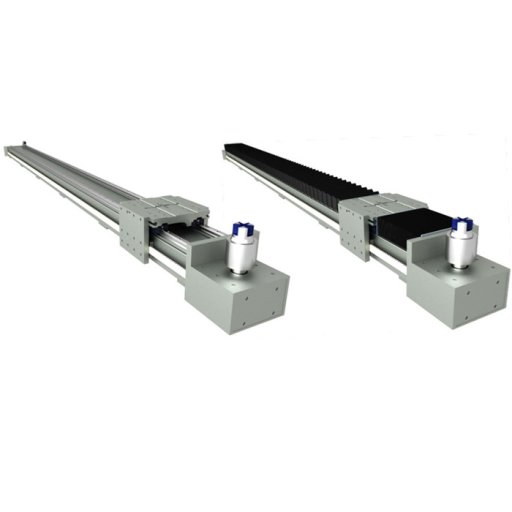

Модули линейного перемещения с ременным приводом - серия МРСТ

МРСТ
Модули линейного перемещения с ременным приводом
Линейные модули серии МРСТ работают на основе ременного привода. Система линейного перемещения МРСТ — это исполнительный механизм, который передает воздействие от управляющего устройства на объект управления, и предназначен для осуществления точного и плавного перемещения устанавливаемых на него объектов по прямой траектории.
Конструктивные особенности
Конструктивно модуль состоит из основания (профильная металлическая труба) с закрепленными на нем рельсовыми направляющими качения. С торцов основания на фланцах установлены приводной и ведомый зубчатые шкивы. За один оборот шкива каретка перемещается на 200 мм. Движение передается с помощью ремня.
Смазка направляющих осуществляется через ниппели, расположенные непосредственно на каретках. Опорные подшипники шкивов не требуют обслуживания, в них заложена смазка не весь срок службы.
Основание и каретка снабжены специальными технологическими элементами (резьбовые отверстия, пазы) упрощающие процесс сборки и монтажа. В стандартной комплектации модуль оснащен аварийными упорами. Опционально устанавливаются концевые выключатели.
Преимущества
Модуль МРСТ и обладает большей грузоподъемностью, чем МР-25, а также может поставляться с гофрозащитой. Помимо этого, увеличена скорость движения каретки при сохранении высокой точности перемещения. За счет использования ременной передачи, можно изготовить модуль любой требуемой длины, отличной от серийной модели.
Гибкие производственные возможности позволяют в кратчайшие сроки изготовить линейный модуль необходимой длины или даже целую систему (X-Y, X-Z, X-Y-Z). Помимо этого, допускается включение таких опций, как установка датчика линейного положения, изменение размеров каретки согласно требованиям заказчика, подготовка дополнительных крепежных отверстий и прочее.
Область применения, примеры использования
Надежность конструкции и универсальность применения модулей серии МРСТ оказали весомое влияние на популярность данных модулей для решения широкого спектра задач, что повлекло массовое применение в самых различных отраслях промышленности, создавая полноценную конкуренцию зарубежным аналогам. Модули серии МРСТ применяются для создания различных эффективных решений, например, таких как: - транспортные системы
- координатные столы
- манипуляторы
- испытательные стенды
- лабораторное оборудование
- медицинские приборы и др.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии МРСТ, основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.

Купить модуль линейного перемещения

Вы можете осуществить подбор и купить модули линейного перемещения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
