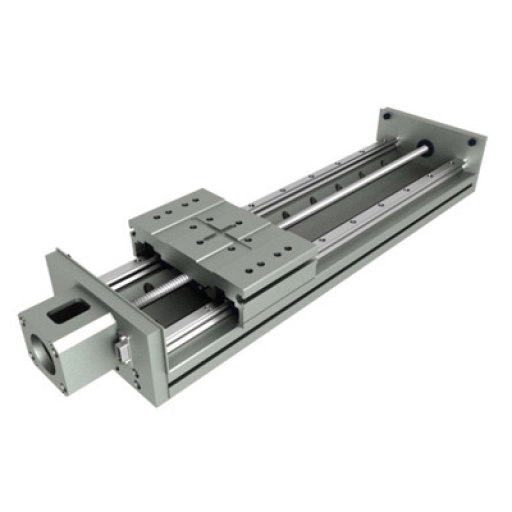

Модули линейного перемещения с ШВП - серия СТМ-2 / СТМУ-2

СТМ-2 / СТМУ-2
Модуль линейного перемещения с ШВП
Модули выпускаются в двух вариантах:
СТМ-2 — исполнение с двумя танкетками для решения задач по перемещению легких объектов.
СТМУ-2 — исполнение с повышенной нагрузочной способностью для более высоких нагрузок.
Максимальная скорость перемещения для модулей серии СТМ-2/СТМУ-2 составляет 1,35 м/с.
Максимально возможный ход модуля по упорам — 1230 мм.
Конструктивные особенности
Модуль линейного перемещения СТМ-2 / СТМУ-2 успел зарекомендовать себя как надежное решение многих задач по линейному перемещению различных объектов.
Основой модуля служит высокоточное анодированное фрезерованное алюминиевое основание (несущий силовой элемент) с закрепленными на нем рельсовыми направляющими качения. Крутящий момент передаётся от двигателя через соединительную муфту с эластомерной вставкой к высокоточному винту ШВП (точность позиционирования на длине 300 мм составляет всего 23 микрона), установленному на фланцевых опорах. Базовой платформой для крепления изделий служит каретка модуля, перемещение которой производится за счет вращения винта ШВП.
Материал основания, фланцев и каретки линейного модуля – алюминиевый сплав Д16Т. Смазка ШВП и направляющих осуществляется через ниппели, расположенные на каретках и гайке ШВП.
На модулях серии СТМ-2 установлены две шариковые танкетки, производимые мировыми лидерами по выпуску линейных направляющих, на которые крепится каретка длиной 110 мм.
Модули линейного перемещения серии СТМУ-2 обладают повышенной нагрузочной способностью и снабжены четырьмя танкетками и удлиненной до 170 мм кареткой.
Процесс сборки и монтажа упрощен за счет специальных шпоночных канавок на основании и каретке модулей линейного перемещения СТМ-2 / СТМУ-2. В стандартной комплектации модуль оснащен аварийными упорами и концевыми выключателями, выводы с которых заведены в стандартный разъем D-Sub.
Минимальный / максимальный ход модуля (S) по упорам составляет 90 / 1230 мм с шагом в 60 мм. Полезный ход модуля с учётом конечных выключателей меньше на 30мм.
Преимущества модулей СТМ-2 / СТМУ-2
Благодаря высокому качеству отфрезерованных базовых элементов линейных модулей СТМ-2 / СТМУ-2 клиент получает оптимальные показатели по точности и прямолинейности перемещения. Поскольку почти все компоненты выпускаются на собственных производственных мощностях компании, мы можем в кратчайшие сроки (от одной недели) не только изготовить модуль линейного перемещения требуемой длины, но и создать целую систему линейных модулей в соответствии с потребностями клиента. Возможны варианты построения двух-, трех-, четырехкоординатных систем.
Защита модулей СТМ-2/СТМУ-2
Для расширения возможных областей применения линейных модулей специалистами компании разработаны два варианта защиты направляющих и винта от попадания различных объектов в подвижные элементы системы: неподвижный кожух из нержавеющей стали и гофрозащита.
Неподвижный кожух из нержавеющей стали
Предназначается для защиты элементов трансмиссии линейного модуля от попадания раскаленной стружки, окалины от сварки, грязи, предотвращает повреждения трансмиссии посторонними предметами. Щель между верхней и боковой частями кожуха составляет 9 мм. Данный вид защиты наиболее эффективен при горизонтальном монтаже модуля (каретка сверху). Материал кожуха – нержавеющая сталь.
Гофрозащита
Предназначается для защиты элементов трансмиссии линейного модуля от попадания пыли, шлаков, песка, мелкой и крупной неметаллической стружки, грязи, брызг СОЖ, предотвращает повреждения трансмиссии посторонними предметами.
Материал – тканевая основа с резиновым покрытием. Жесткие вставки из ПВХ в каждой складке.
Обеспечивает надежную защиту при любом варианте монтажа.
Максимальная температура эксплуатации 90oС.
Точность позиционирования до 1 микрона.
Для решения задач где требуется абсолютная точность перемещения существует решение с использованием магнитной головки установленной на линейном модуле СТМ-2 / СТМУ-2. Подключение магнитной линейки к сервоприводу СПШ позволяет реализовать любые проекты требующие точности позиционирования до 1 микрона. Удобство настройки СПШ с помощью программного обеспечения МотоМастер обеспечивает простоту настройки любых программ позиционирования модулей СТМ-2 / СТМУ – 2.
Область применения, примеры использования
Надежность конструкции и универсальность применения модулей серии СТМ-2 / СТМУ-2 оказали весомое влияние на популярность данных модулей для решения широкого спектра задач, что повлекло массовое применение в самых различных отраслях промышленности, создавая полноценную конкуренцию зарубежным аналогам. Модули серии СТМ-2 / СТМУ-2 применяются для создания различных эффективных решений, например, таких как:
- транспортные системы
- координатные столы
- манипуляторы
- испытательные стенды
- лабораторное оборудование
- медицинские приборы и др.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии СТМ-2 / СТМУ-2 , основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.
