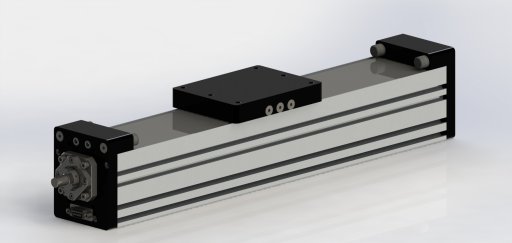

МВ75 / МВ110 (предыдущие серии)

Модули выпускаются в двух вариантах:

• МВ75 — версия модуля для решения задач по перемещению легких объектов
• МВ110 — версия модуля с повышенной нагрузочной способностью для перемещения более тяжелых объектов

Максимальная скорость перемещения для модулей серии МВ составляет 1350 мм/сек. Максимально возможный ход модуля по упорам серии МВ75— 1230 мм, серии МВ110 – 2000 мм

Конструктивные особенности

Модуль линейного перемещения МВ75/МВ110 разработан и выпускается компанией ЗАО «ЗМИ» и успел зарекомендовать себя как надежное решение многих задач по линейному перемещению различных объектов. Основой модуля служит анодированное фрезерованное алюминиевое основание (несущий силовой элемент) с закрепленным на нем рельсовой направляющей качения. Крутящий момент передаётся от двигателя через соединительную муфту с эластомерной вставкой к высокоточному винту ШВП (точность позиционирования на длине 300 мм составляет всего 23 микрона), установленному на фланцевых опорах. Базовой платформой для крепления изделий служит каретка модуля, перемещение которой производится за счет вращения винта ШВП. Материал основания – высокопрочный алюминиевый сплав 6063 Т66 ГОСТ 22233-2001. Смазка ШВП и направляющих осуществляется через ниппели, расположенные на каретках и гайке ШВП.

На модулях серии МВ75 установлен один шлифованный рельс и танкетка 15 типоразмера, производимые мировыми лидерами по выпуску линейных направляющих, на которые крепится каретка размером 115х75 мм. Модули линейного перемещения серии МВ110 обладают повышенной нагрузочной способностью и снабжены шлифованным рельсом и танкеткой 20 типоразмера, а также увеличенной до 115х110 мм кареткой. Процесс сборки и монтажа упрощен за счет специальных шпоночных канавок на основании и каретке модулей линейного перемещения МВ75 / МВ110. Конфигурация пазов на основании и каретке позволяет использовать стандартные закладные элементы производимые компанией BOSCH-Rexroth. Данное преимущество позволяет оперативно произвести сборку любой конструкции с использованием серийных профилей и компонентов. В стандартной комплектации модуль оснащен аварийными упорами и концевыми выключателями, выводы с которых заведены в разъем D-Sub.

Благодаря металлической защитной ленте, входящей в стандартное оснащение, подвижные элементы модуля защищены от попадания раскаленной стружки, окалины от сварки, грязи, сожи и т.д.

Преимущества модулей МВ75 / МВ110

Благодаря высокому качеству отфрезерованных базовых элементов линейных модулей МВ75 / МВ110 клиент получает оптимальные показатели по точности и прямолинейности перемещения. Поскольку почти все компоненты выпускаются на собственных производственных мощностях компании ЗАО «ЗМИ», мы можем в кратчайшие сроки (от одной недели) не только изготовить модуль линейного перемещения требуемой длины, но и создать целую систему линейных модулей в соответствии с потребностями клиента. Варианты построения двух-, трех-, четырехкоординатных систем можно посмотреть в разделе Продукция.

Гарантии (контроль качества изделия).

Общая гарантия на работу модулей линейного перемещения МВ75/МВ110 составляет 1 год. Вся продукция ЗАО «ЗМИ» проходит обязательное тестирование. В случае возникших проблем собственный сервисный центр ЗАО «ЗМИ» оперативно устранит любые возможные неполадки.
