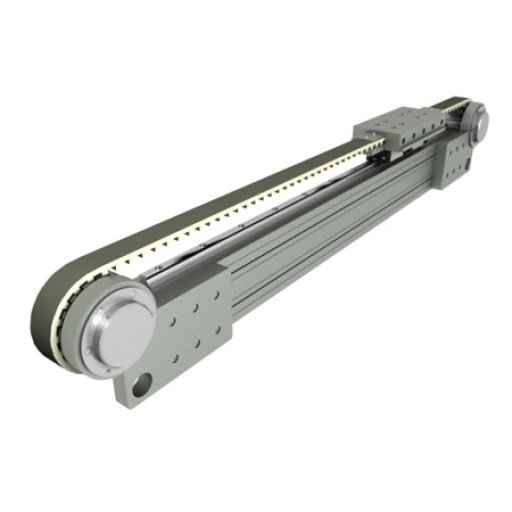

Модули линейного перемещения - серия МР-25

МР-25
Модули линейного перемещения с ременной передачей
Главной особенностью модуля линейного перемещения МР-25 является то, что он работает на основе ременного привода.
МР-25 это исполнительный механизм, который передает воздействие от управляющего устройства на объект управления, и предназначен для осуществления точного и плавного перемещения устанавливаемых на него объектов по прямой траектории.
Конструктивные особенности
Конструктивно модуль состоит из основания (несущий силовой элемент, представляющий собой высокоточный станочный алюминиевый профиль) с закрепленной на нем рельсовой направляющей качения. С торцов основания на фланцах установлены приводной и ведомый зубчатые шкивы. За один оборот шкива каретка перемещается на 240 мм. Движение передается с помощью ремня.
Смазка направляющих осуществляется через ниппели, расположенные непосредственно на каретках. Опорные подшипники шкивов не требуют обслуживания, в них заложена смазка не весь срок службы. Основание и каретка снабжены специальными технологическими элементами (резьбовые отверстия, пазы) упрощающие процесс сборки и монтажа. В стандартной комплектации модуль оснащен аварийными упорами. Опционально устанавливаются концевые выключатели.
Совместное использование модуля с приводом СПШ 20 и программой управления позволяет получить законченное решение по прецизионному перемещению (актуатор). Встроенный в привод программируемый логический контроллер позволяет выполнять позиционные циклические операции по заданному алгоритму без участия внешнего контроллера, обрабатывать сигналы с датчиков, обеспечивать выход в референтную точку.
Регулировка усилия перемещения осуществляется путем программирования ограничения момента двигателя. Программное обеспечение, поставляемое в комплекте с приводом, дает возможность проводить контроль, анализ и программирование режимов работы.
Преимущества
За счет использования ременной передачи, можно изготовить модуль любой требуемой длины, отличной от серийной модели. Высокая точность обработки базовых элементов всей системы и набор качественных комплектующих как импортного, так и отечественного производства, определяют высокие показатели точности и прямолинейности перемещения. Гибкие производственные возможности позволяют в кратчайшие сроки изготовить линейный модуль необходимой длины или даже целую систему (X-Y, X-Z, X-Y-Z). Помимо этого, допускается включение таких опций, как установка датчика линейного положения, изменение размеров каретки согласно требованиям заказчика, подготовка дополнительных крепежных отверстий и прочее.
Область применения, примеры использования
Сфера применения модуля МР очень разнообразна: лабораторное оборудование, медицинские приборы, испытательные стенды, координатные столы, транспортные системы, манипуляторы. Универсальность линейного модуля позволяет использовать его в разных отраслях промышленности совместное использование модуля с сервоприводом СПШ20-23 и программой управления позволяет получить законченное решение по прецизионному перемещению (актуатор).
Встроенный в сервопривод программируемый логический контроллер позволяет выполнять позиционные циклические операции по заданному алгоритму без участия внешнего контроллера, обрабатывать сигналы с датчиков, обеспечивать выход в референтную точку. Регулировка усилия перемещения осуществляется путем программирования ограничения момента двигателя.
Программное обеспечение, поставляемое в комплекте с сервоприводом СПШ, дает возможность проводить контроль, анализ и программирование режимов работы.

В данном рекламном материале содержится подробная информация о модулях линейного перемещения серии МР-25, основные технические характеристики и общий чертеж модуля.
Модули могут быть доработаны с учетом индивидуальных требований заказчика и/или интегрированы в существующие у заказчика проекты или системы.

Каталог продукции Сервотехника - модули линейного перемещения

Представленный каталог продукции, содержит наиболее востребованные модельные ряды модулей линейного перемещения, выпускаемые мелкими и средними партиями в базовом исполнении. Каждый модуль может быть доработан с учетом индивидуальных требований заказчика (по индивидуальным ТЗ).
Кроме того, Сервотехника, предлагает полный производственный цикл для создания законченных решений всех типов задач в области точных перемещений, процессов автоматизации для различных отраслей промышленности.
Компания Сервотехника осуществляет разработку и производство уникального оборудования, станков, узлов, установок с применением, как собственного модельного ряда линейных модулей, так и с использованием широкого спектра узлов и деталей других ведущих компаний-разработчиков в области точных перемещений.

Купить модуль линейного перемещения

Вы можете осуществить подбор и купить модули линейного перемещения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
