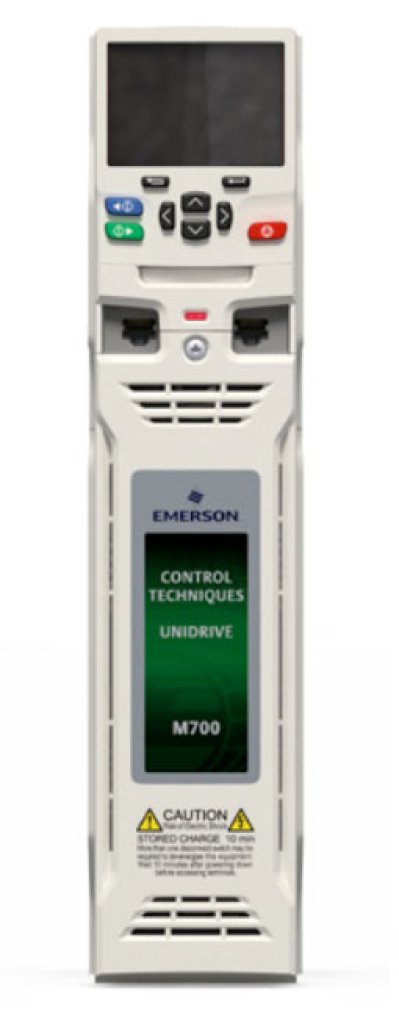

Электропривод для асинхронных двигателей и серводвигателей с постоянными магнитами с

Ethernet для обмена данными в режиме реального времени

• M700 имеет встроенный Ethernet-модуль, обратную связь по положению и возможность управления динамическими серводвигателями с постоянными магнитами

• Замена Unidrive SP

M700 обеспечивает максимальную производительность, синхронизацию по одной или нескольким осям с обменом данными по сети. Встроенный Ethernet-модуль реального времени (IEEE 1588 V2), управление перемещениями и высокоскоростные входы-выходы для захвата положения позволяют легко создавать все более сложное и универсальное оборудование.

Преимущества Unidrive M700:

Возможность интеграции

• Аппаратная реализация протокола Ethernet IEEE 1588 V2 для максимальной точности синхронизации

• Встроенный двухпортовый коммутатор Ethernet для простого подключения

• Возможность установки до трех дополнительных SI-модулей для обеспечения обратной связи, расширения входов-выходов и обмена данными по промышленной сети fieldbus

Максимальное КПД оборудования

• Управление как асинхронными, синхронными двигателями, так и серводвигателями в разомкнутом или замкнутом контуре

• Гибкая обратная связь с надежными резольверами или энкодерами высокого разрешения

Многофункциональный универсальный порт энкодера

Возможность одновременного подключения до трех* каналов энкодеров в стандартной комплектации. В качестве примера, электропривод можно подключить к энкодеру обратной связи, опорному энкодеру и создать имитируемый выходной сигнал энкодера без использования дополнительных опциональных модулей.

• Датчики обратной связи

Поддержка стандартных энкодеров, инкрементальных и и SinCos, включая энкодеры с абсолютными коммутационными сигналами

Поддержка энкодеров с частотой сигналов до 4 МГц и поддержка кабелей длиной до 100 м

•Поддерживаются энкодерыBISSC, EnDat 2.2,HIPERFACE и SSI

Поддержка резольвера для неблагоприятных условий

• Один имитируемый выход энкодера

Определение исходного положения для систем САМ, цифрового замка и электронного редуктора

Реализация на аппаратном уровне для достижения максимальной производительности

*Функциональность зависит от используемого типа энкодера

Встроенный ПЛК и усовершенствованный контроллер движения

Простой встроенный ПЛК на базе CODESYS, работающий в режиме реального времени, для обеспечения взаимодействия с улучшенным контроллером движения по 1,5 осям.

Частотные преобразователи Control Techniques Unidrive M700, M701, M702
Универсальный электропривод для двигателей переменного тока и сервомоторов Control Techniques Unidrive M700, Unidrive M701 и Unidrive M702.
Cемейство изделий состоит из моделей Unidrive M700, Unidrive M701 и Unidrive M702, которые обеспечивают максимальную производительность системы в которой они могут быть применены.
Общие функции (Unidrive M700, 701 и 702)
• Высококачественное универсальное управление с разомкнутым и замкнутым контуром обратной связи для асинхронных, серво, линейных двигателей и двигателей с постоянными магнитами.
• Дополнительный модуль автоматизации и управления движением для прямой миграции программ SyPTPro / SM-Applications
• Встроенная автоматизация и управление движением с программированием по IEC 61131-3
• Гибкие измерения скорости и положения с поддержкой различных устройств и всех распространенных интерфейсов
• Энергонезависимая карта памяти для копирования параметров и хранения данных Заказные функции (Unidrive M700, 701 и 702)
• Выбор до трех заказных дополнительных модулей, включая программируемую автоматизацию и управление движением. Unidrive M700
• Передача данных по промышленной сети Ethernet
• Один канал входа безопасного отключения момента SAFE TORQUE OFF (STO) Unidrive M701
• Обеспечивает прямую замену/обновление для Unidrive SP
• Интерфейс последовательной связи 485
• Один канал входа безопасного отключения момента SAFE TORQUE OFF (STO) Unidrive M702
• Передача данных по промышленной сети Ethernet
• Два канала входа безопасного отключения момента SAFE TORQUE OFF (STO)
Электропривод имеет два набора номиналов. Настройка номинального тока двигателя определяет, какие номиналы действуют - режима тяжелой работы «Heavy Duty» или режима обычной работы «Normal Duty». Оба набора номиналов совместимы с двигателями, спроектированными по стандарту IEC 60034.

Работа в нормальном режиме.
Для применений, в которых используются асинхронные двигатели с самовентиляцией (TENV/TEFC) с небольшой возможной перегрузкой и не требуется полный крутящий момент на низких скоростях (вентиляторы, насосы). Для асинхронных двигателей с самовентиляцией (TENV/TEFC) нужна дополнительная защита от перегрузок из-за снижения эффективности вентилятора при низких скоростях.

Работа в тяжелом режиме.
Для применений с постоянным крутящим моментом, где нужна большая перегрузочная способность или полный момент на низких скоростях (например, намотчики, подъемники). Тепловая защита по умолчанию настроена на защиту асинхронных двигателей с принудительной вентиляцией и сервомоторов с постоянными магнитами.
Дисплей панели KI-Keypad содержит две текстовых строки. Верхняя строка дисплея показывает состояние электропривода или текущее меню и номер просматриваемого параметра. Нижняя строка показывает значение параметра или конкретный код отключения электропривода. Два последних символа в первой строке могут быть специальными индикаторам. Если одновременно активны несколько таких индикаторов, то они отображаются по приоритет.
