Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS)

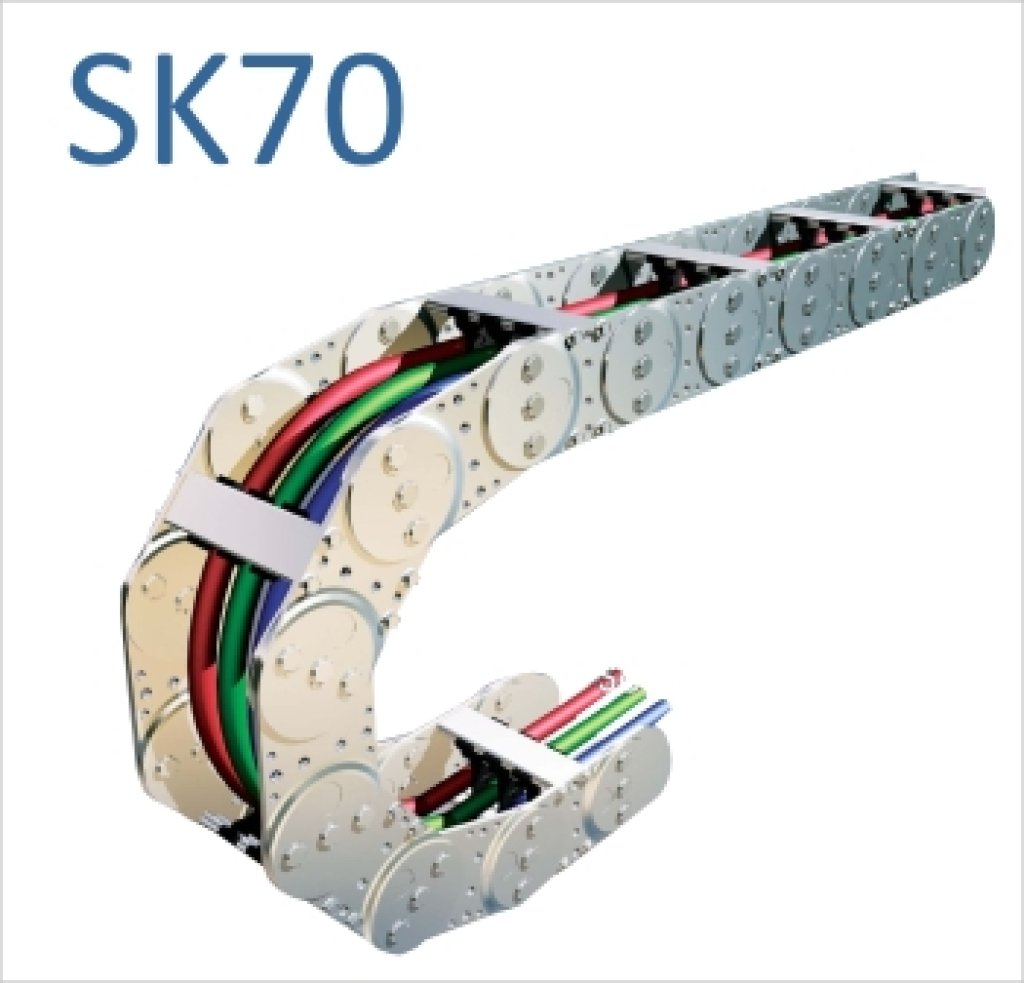

SK70
SK70
Данная серия стальной кабельной цепи имеет длину звена 70 мм. Это минимально возможный типоразмер доля металлического кабель-канала CPS. Допустимые сечения кабеля до 38 мм.
Условные обозначения
| Тип | SK70 |
| P | Шаг (длина звена) |
| Ls | Ход |
| KR | Радиус изгиба |
| LB | Длина петли |
| Ha | Свободное пространство |
Таблица подбора длины кабельной цепи
| Радиус изгиба | KR | 75 | 90 | 125 | 145 | 200 |
| Высота | H | 200 | 230 | 300 | 340 | 450 |
| Свободное пространство | Ha | 210 | 240 | 310 | 350 | 460 |
| Длина петли | LB | 515 | 560 | 670 | 735 | 910 |
Формула расчета требуемой длины:Ls/2 + LB = L | ||||||
