FATEK P5102S, P5102N, P5102N1, P5102VS - 10.2" HMI ЖК-панели оператора
FATEK P5102S, P5102N, P5102N1, P5102VS - 10.2" HMI ЖК-панели оператора

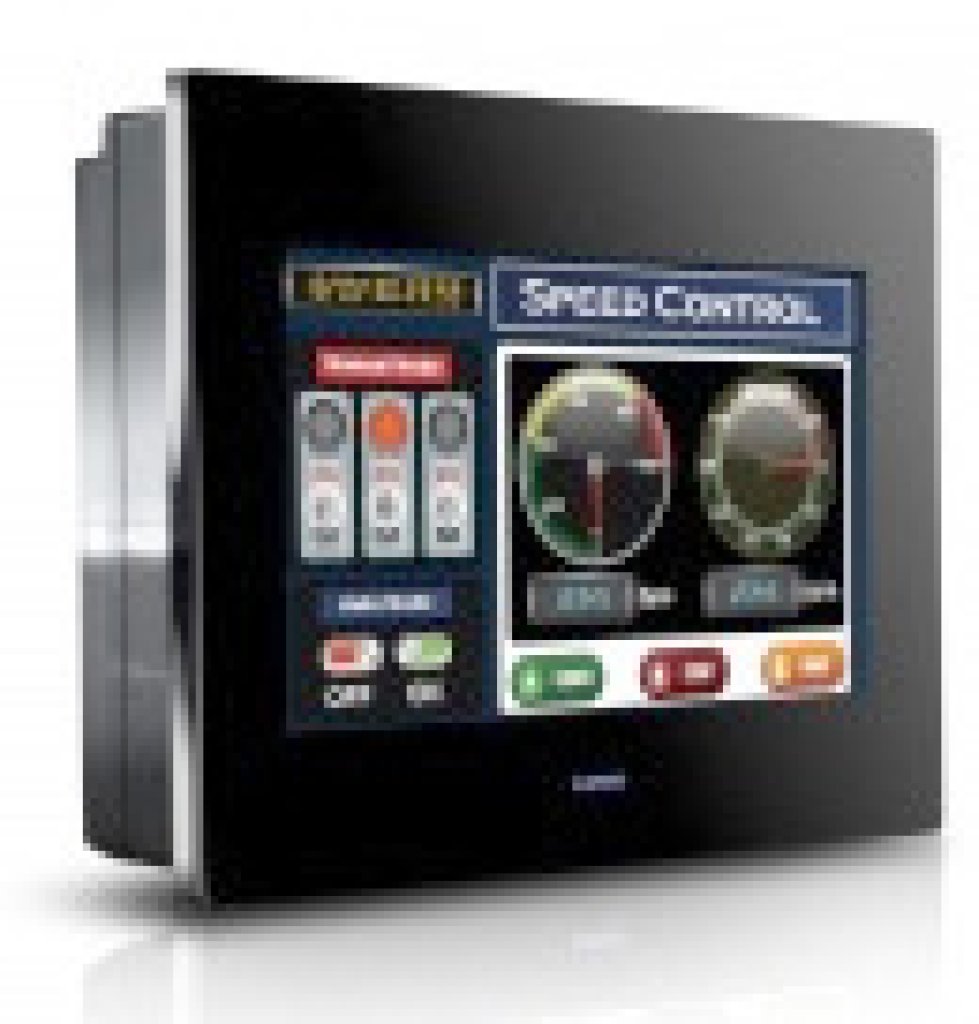

HMI ЖК-панели оператора FATEK модели P5102S, P5102N, P5102N1, P5102VS
Внимание! В данное время модели HMI-панели Fatek: P5043S, P5043N, P5070S, P5070N, P5070N1, P5070VS, P5102S, P5102N, P5102N1, P5102VS - более не выпускаются
Актуальный модельный ряд: P5043SA, P5043NA, P5070SA, P5070NA, P5070ZA, P5101SA, P5101NA, P5101ZA, P5043SB, P5043NB, P5070SB, P5070NB, P5070ZB, P5150ZB, U7070NA
HMI панели Fatek серии P5 модели: P5102S, P5102N, P5102N1, P5102VS - HMI-панели с высококачественным, ярким (350 nits), цветным ЖК-экраном (TFT LCD - матрица), диагональю 10.2". Экран HMI панели отображает полную цветовую гамму - 16.7 миллионов цветов, поэтому все изображения и графические элементы имеют естественную цветовую передачу.
В качестве подсветки ЖК-панели используются светодиоды (LED) c длительной службой работы на отказ - более 30,000 часов. Цветной ЖК-экран HMI-панели восприимчив к нажатию (функция Touch Screen - тачскрин).
HMI панели Fatek серии P5 используются для промышленного применения, с удобным монтажом, быстрой настройкой и защитой экрана от попадания инородных частиц (Передняя панель: IP65 / Корпус, задняя крышка: IP20).
Модельный ряд 10.2" HMI панелей оператора серии P5102XX
P5102S 10.2" HMI Стандартная - Цветная ЖК-панель оператора (Передняя панель: IP65 / Корпус, задняя крышка: IP20)
P5102N 10.2" HMI с интерфейсом - Ethernet Цветная ЖК-панель оператора (Передняя панель: IP65 / Корпус, задняя крышка: IP20)
P5102N1 10.2" HMI Расширенная - Цветная ЖК-панель оператора (Передняя панель: IP65 / Корпус, задняя крышка: IP20)
P5102VS 10.2" HMI со входом VGA - Цветная ЖК-панель оператора (Передняя панель: IP65 / Корпус, задняя крышка: IP20)
Основные технические характеристики HMI-панелей: P5102S, P5102N, P5102N1, P5102VS
| Модель | P5102S | P5102N | P5102N1 | P5102VS | |
| Дисплей | Тип дисплея | TFT LCD, 16.7 миллионов цветов | |||
| Размер дисплея | 10.2” (16:9) | ||||
| Разрешение | 800 X 480 | ||||
| Подсветка | LED, 350nits | ||||
| Ресурс подсветки | 30,000 часов | ||||
| Тачскрин | Тип | 4-проводная резистивная пленка | |||
| Память | Flash | 256MB | |||
| RAM | 128MB | ||||
| Внутренняя пользовательская память | 64MB | ||||
| Расширяемая память | 32MB | ||||
| Часы реального времени | Встроено | ||||
| Порты ввода/вывода | Serial 1 | Разъем: D-Sub 9-Pin COM1: RS-232 (TXD, RXD, RTS, CTS) | Разъем: D-Sub 9-Pin COM1: RS-232 (TXD, RXD) COM2: RS-422/485 COM3: RS-485 | ||
| Serial 2 | Разъем: подключаемая клеммная колодка COM3: RS-422/485(Изолированный) COM4: RS-485(изолированный) | --- | |||
| Видео | --- | Разъем: D-Sub 15-Pin VGA Вход (фиксированное разрешение 800X600) | |||
| LAN | --- | 10M/100M | 10M/100M | --- | |
| USB | USB2.0 Type-A (Host)x1 USB2.0 Type mini-B (Device)x1 | ||||
| Micro SD | --- | --- | Yes | --- | |
| Аудио | --- | --- | Yes | --- | |
| PLC Расширение | HB1 основные модули + B1 модули расширения | ||||
| Клеммный переключатель | Да (для RS-422/485) | ||||
| Электропитание | Вход электропитания | 24Vdc±20% (Изолированное электропитание) | |||
| Потребление (@24V) | 0.42A@24VDC | 0.48A@24VDC | |||
| Изоляция | 50MΩ при 500VDC | ||||
| Окружающая среда | Уровень защиты | Передняя панель: IP65 / Задняя крышка: IP20 | |||
| Рабочая температура | 0 ~ 50℃ | ||||
| Температура хранения | -20 ~ 60℃ | ||||
| Относительная влажность | 10%~90%@ 40°C (без конденсата) | ||||
| Пиковое напряжение | AC500V/20мА/1 Мин. (между зарядным устройством и FG терминалами) | ||||
| Вибрация | 5 до 9 Гц полу-амплитуда: 3.5 мм 9 до 150 Гц постоянное ускорение: 19.6 м/с2 (2G) 3 направления осей X, Y, Z: 10 раз (соответствует IEC61131-2) | ||||
| Подавление шумов | 1000Vp-p, ширина 1us, время нарастания 1ns | ||||
| Сопротивление заземления | меньше 100Ω | ||||
| Размеры/Вес | Габариты (мм) | 259.5*201.5 | |||
| Ширина x Высота x Глубина (мм) | 271.5*213.5*44.6 | ||||
| Вес (г) | 1340 | 1360 | 1380 | 1360 | |
| Сертификация | CE、UL | CE | |||
Размеры и габариты HMI-панелей P5102S, P5102N, P5102N1, P5102VS
Аксессуары для HMI-панелей P5102S, P5102N, P5102N1, P5102VS
Более подробная информация о HMI ЖК-панелях оператора FATEK модели P5102S, P5102N, P5102N1, P5102VS >>
Купить HMI панели оператора
Вы можете купить HMI панели оператора в оригинальном исполнении с официальной гарантией у нас - в компании Сервотехника. Наши менеджеры осуществят подбор необходимых Вам редукторов по базовым параметрам. Возможна разработка любых проектов с применением редукторов Fatek.
