Профильные рельсовые направляющие серии SBI

Компания Сервотехника поставляет широкую линейку профильных рельсовых направляющих производства компании SBC (Южная Корея). Плавное перемещение, высокие допустимые нагрузки и высокая жесткость во всех направлениях являются основными особенностями системы линейных направляющих SBC.
Компания SBC Linear (SBC) производит на данный момент 14 типов рельсовых направляющих качения (SBI-FL, SBI-SL, SBI-FLL, SBI-SLL, SBI-HL, SBI-HLL, SBI-CL, SBI-CLL, SBI-FLS, SBI-SLS, SBI-HLS, SBI-CLS, SBI-FV, SBI-SV, а также ряд миниатюрных направляющих серии SBM.
Каретки по ширине имеют 2 основных конфигурации: а) увеличенной ширины, с фланцем, с креплением на узел станка снизу (со стороны основания рельса) – см. рис. 1, и б) обычной ширины, без фланца, с креплением на узел станка на расположенные сверху резьбовые отверстия – см. рис. 2. По длине каретки также имеют два исполнения – обычной и увеличенной длины.
Внешний вид направляющих с каретками с фланцем серии SBI-FL (SBI-FLL, SBI-FLS)

Внешний вид направляющих SBI-FL, SBI-FLL и SBI-FLS производства SBC
Буква F в артикульном номере данных направляющих означает наличие на каретке фланца, буквы LL – увеличенную длину и нагрузочную способность каретки.
Внешний вид направляющих с каретками без фланца серии SBI-SL (SBI-SLL, SBI-SLS)

Внешний вид направляющих SBI-SL, SBI-SLL и SBI-SLS производства SBC
Буква S перед L (или LL) означает комплектацию системы кареткой стандартной ширины без фланца.
Серии SBI-FV и SBI-SV являются сверхкомпактными рельсовыми направляющими качения и имеют уменьшенную высоту и длину каретки (FV – с фланцем, SV – без фланца).

Внешний вид направляющих серии SBI-FV

Внешний вид направляющих серии SBS- SV
Все перечисленные типы направляющих при одинаковом основном размере имеют одинаковую форму и размеры поперечного сечения рельса и 45-градусное расположение дорожек качения.

Расположение дорожек качения на рельсе под углом в 45 градусов
Базовым размером направляющих SBC служит ширина W1 основания рельса. Например, серии SBI-FL (FLL) и SBI-SL (SLL) изготавливаются в 8 типоразмерах от 15 до 65 (ширина рельсов соответственно от 15 до 63 мм). Рельсы могут поставляться длиной до 4 метров, также предусмотрена возможность их стыковки при монтаже (Для обеспечения возможности стыковки, требуется указать данную информацию при заказе. Такое исполнение доступно только под заказ, места стыковки будут иметь соответствующее обозначение). Предусмотрена возможность крепления рельсов, как сверху (со стороны размещения каретки), так и снизу (со стороны станины). По заказу рельсы могут поставляться с антикоррозийным покрытием Raydent. Направляющие могут устанавливаться как на горизонтально, так и на вертикально перемещающихся узлах, с размещением кареток, как на неподвижных, так и на подвижных частях станка.
Диапазон размеров и нагрузочных характеристик профильных рельсовых направляющих фирмы SBC охватывает потребности, как производителей высокоточного оборудования (медицинской техники, научного и лабораторного оборудования, измерительных приборов и аппаратуры) так и основной массы производителей машин и механизмов для большинства отраслей машиностроения.

В июне 2009 года компания SBC, один из ведущих производителей рельсовых направляющих качения, приступила к выпуску направляющих новой серии SBI. На данный момент направляющие новой серии производятся 15, 20, 25 –ого типоразмеров. В течение нескольких месяцев линейка будет дополнена остальными типоразмерами (30,35,45,55, 65).

Направляющие новой серии обладают рядом преимуществ по сравнению со стандартной серией SBG/ SBS и аналогичными продуктами.

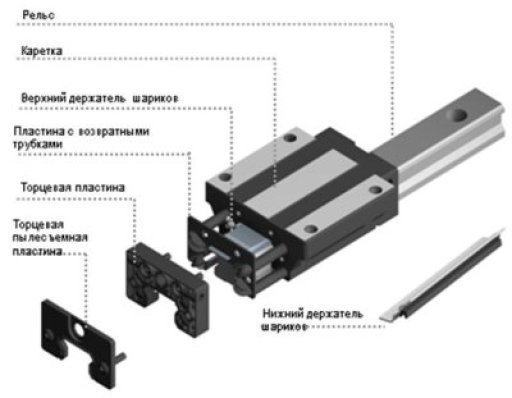

В конструкции направляющих серии SBI произошли серьезные изменения:

1. Торцевая пылесъемная пластина имеет новую двойную структуру, позволяющую повысить защиту от попадания пыли и инородных частиц
2. Торцевая пластина изготовлена из нового пластика, имеющего высокую жесткость. Пластина теперь может выдерживать большие ударные нагрузки без повреждений.
3. Держатели шариков защелкиваются в корпус, что позволяет обеспечивать внутреннее самовыравнивание и равномерное распределение нагрузки между шариками. Верхняя и нижняя пластины держателей работают в паре и обеспечивают наилучшее удержание шариков в канале.
4. Пластина и возвратные трубки выполнены как одно целое. За счет этого шарики лучше движутся по возвратным каналам, распространение смазки осуществляется эфективнее, уменьшаются потери смазки.
5. Каретка имеет очень жесткую структуру, увеличен радиус циркуляции шариков для более плавного хода. За счет увеличенной длины каретка имеет большую нагрузочную способность.
6. Рельс SBI имеет более низкий профиль и шире базу. Подобная форма позволяет уменьшить расходы на производство и повысить линейную точность.

Преимущества серии SBI по сравнению с серией SBG/SBS

1. Нагрузочная способность больше на 40%. Это достигается за счет увеличения длины каретки, т.е. большого количества шариков, находящихся в контакте с рельсом. При этом общая длина каретки увеличилась незначительно (на 20%).

Нагрузочные способности

	SBG15	SBI15	SBG20	SBI20	SBG25	SBI25
C	8.3 кН	14.1 кН	14.2 кН	22.2 кН	20.9 кН	31.5 кН
Co	13.4 кН	24.1 кН	25 кН	38.2 кН	39.2 кН	52.1 кН

Длина кареток

L1	SBG	SBI
15SL	38.8 мм	45.2 мм
20SL	50.8 мм	56.8 мм
25SL	59.5 мм	70 мм

2. Ниже шум при работе даже при преднатяге K2, K3.

Скорость перемещения кореток

Скорость	SBG 25	SBI 25
низкая	50.6 дБ	47.8 дБ
средняя	57.8 дБ	52.9 дБ
высокая	62.8 дБ	55.2 дБ

3. Выше скорость перемещения, плавность хода. Максимальная скорость перемещения – 5 м/с.

Таким образом, направляющие новой серии SBI по сравнению со стандартными сериями SBG/SBS и аналогичными продуктами имеют следующие преимущества: больше нагрузочную способность, скорость перемещения, плавность хода, меньший уровень шума.

Каретки новой серии SBI имеют такие же монтажные размеры (кроме длины), как и у серии SBG и унаследовали ее преимущества по сравнению с аналогичными продуктами.

На данный момент компанией SBC производятся направляющие новой серии SBI 15,20,25 типоразмера.
