Серия Профильные рельсовые направляющие SBG-FL

Запросить информацию Документация

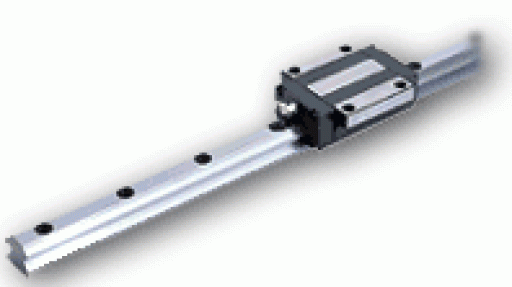

SBG-FL — стандартная серия линейных направляющих с фланцем

Линейные направляющие
Линейные направляющие - это высокоточные детали, которые задают направление перемещения полезной нагрузки (рабочего инструмента или заготовки) по заданной траектории и предназначены для создания осей линейного перемещения с требуемой точностью и минимальным трением, также используются в качестве направляющих в различных механических системах/оборудовании.
Рельсовые направляющие - это линейные направляющие, по которым, по заданной траектории, перемещаются подвижные узлы станков, машин, механизмов, измерительных приборов, роботов и других устройств. Рельсовые направляющие являются одним из основных элементов конструкции модулей линейного перемещения, и в значительной мере определяют их возможности и технический уровень.

Серия линейных направляющих SBG-FL изготавливается в 8 типоразмерах с шириной основания релься от 15 до 63 мм.

Рельсы могут поставляться с интервалами длины от 7 до 15, предусмотрена возможность их стыковки при монтаже; места стыковки имеют соответствующее обозначение. Предусмотрена возможность крепления рельсов как сверху (со стороны размещения каретки), так и снизу (со стороны станины).

По заказу рельсы могут поставляться с антикоррозийным покрытием RaydentTM.

Каретки по ширине имеют 2 конфигурации:

увеличенной ширины с фланцем, с креплением на узел станка снизу (со стороны основания рельса);
обычной ширины без фланца скреплением на узел станка на расположенные сверху резьбовыеотверстия.

Основные характеристики направляющих

Обозначение направляющей			SBG15FL	SBG65FL
Габаритные размеры, мм		L_{o max}	3000	3000
		W1	47	170
		H1	28	90
Размеры рельса, мм		L_{o max}	3000	3000
		W1	15	63
		H1	15	58,5
Размеры каретки, мм		L	58,8	189
		L1	38,8	147
		W	47	170
		K	21,25	72,5
Вылет базы каретки от базы рельса, мм		W2	16	53,5
Базовые нагрузки, Н	Статическая	C₀	13426	240100
Базовые нагрузки, Н	Динамическая	C	8330	147980
Допустимые статические моменты, Н/м		M_x0	70	6290
		M_y0	50	4950
		M_z0	50	4840
Вес, Н	Каретки	C₀	1,8	67
Вес, Н	Одного метра рельса	C	14,5	239

Модельные ряды линейных направляющих SBC

Компания SBC приступила к выпуску направляющих новой серии SBI. На данный момент направляющие новой серии производятся 15, 20, 25 –ого типоразмеров. В течение нескольких месяцев линейка будет дополнена остальными типоразмерами (30,35,45,55, 65).
