Серия SDH
Шариковые винтовые передачи (ШВП)
SBC

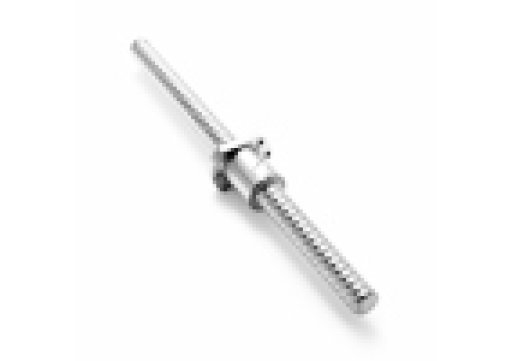

Шарико-винтовые передачи SBС серии SDH
Диаметр винта – от 15,9 до 49,5 мм. Фланцевая гайка с шагом от 10 до 40 мм в зависимости от типоразмера. Классы точности – C5. Может поставляться с преднатягом и без него.
Шарико-винтовые передачи SBС серии SDH - схема, размеры, чертежи
Шарико-винтовые передачи SBC серии SDH - технические характеристики
| Наименование модели | Загрузить чертеж | d1 (Номинальный диаметр) | Ph (Шаг) | do (диаметр окружности, описываемой центрами шариков) | Da (Диаметр шариков) | d2 (Внутренний диаметр резьбы) | i (Число шариковых витков) | Sa | D1g6 | D4 (PCD) | D5 | D6 | L±1 | L0>±1 | L3-0.5 | L7 | L8 | D7 | L10 | Ca (kN) Базовая динамическая нагрузка | Coa (kN) Базовая статическая нагрузка | Макс. длина | Масса гайки (кг) | Масса винта (кг/м) | Момент инерции винта (кг•м м²/м) |
| SDH 1610 | FILE | 15.9 | 10 | 16.6 | 3.175 | 13.4 | 2.8 | 0.05 | 28 | 38 | 5.5 | 48 | 45 | 26 | 9 | 10 | 40 | M6x1 | 8 | 7 | 12 | 3000 | 0.29 | 1.3 | 37 |
| SDH 1616 | FILE | 15.9 | 16 | 16.6 | 3.175 | 13.4 | 3.6 | 0.05 | 28 | 38 | 5.5 | 48 | 48 | 28 | 10 | 10 | 40 | M6x1 | 8 | 7.1 | 14 | 3000 | 0.29 | 1.3 | 37 |
| SDH 2020 | FILE | 19.6 | 20 | 20.5 | 3.5 | 16.7 | 3.6 | 0.05 | 36 | 47 | 6.6 | 58 | 54 | 33 | 11 | 10 | 44 | M6x1 | 8 | 10.8 | 18.6 | 4000 | 0.45 | 1.9 | 73 |
| SDH 2525 | FILE | 24.6 | 25 | 25.5 | 3.5 | 21.7 | 3.6 | 0.05 | 40 | 51 | 6.6 | 62 | 64 | 41 | 11 | 12 | 48 | M6x1 | 8 | 13.1 | 26 | 5000 | 0.55 | 3.3 | 225 |
| SDH 3220 | FILE | 31.6 | 20 | 33 | 5.6 | 27.1 | 5.6 | 0.06 | 56 | 71 | 9 | 86 | 83 | 57 | 14 | 12 | 68 | M6x1 | 8 | 47.2 | 83.2 | 6000 | 1.4 | 5.3 | 580 |
| SDH 3232 | FILE | 32 | 32 | 33 | 4.7625 | 28.2 | 3.6 | 0.06 | 56 | 71 | 9 | 86 | 83 | 54 | 17 | 12 | 68 | M6x1 | 8 | 17.2 | 53.9 | 6000 | 1.4 | 5.3 | 580 |
| SDH 4020 | FILE | 39.6 | 20 | 41.4 | 5.55 | 35.2 | 5.6 | 0.06 | 63 | 78 | 9 | 93 | 83 | 56 | 13 | 14 | 70 | M8x1 | 10 | 52.2 | 103.6 | 6000 | 1.6 | 8.6 | 1520 |
| SDH 4040 | FILE | 39.6 | 40 | 41.6 | 7.144 | 34 | 3.6 | 0.06 | 70 | 85 | 9 | 100 | 102 | 67 | 21 | 14 | 77 | M8x1 | 10 | 59.7 | 108.9 | 6000 | 2.4 | 8.4 | 1430 |
| SDH 5020 | FILE | 49.5 | 20 | 51.4 | 6.35 | 44.6 | 5.6 | 0.06 | 75 | 93 | 11 | 110 | 85 | 56 | 13 | 16 | 85 | M8x1 | 10 | 78.8 | 188.7 | 6000 | 2.2 | 13.6 | 3730 |
Заказ шарико винтовых передач SBС - информация по характеристикам артикула для заказа
