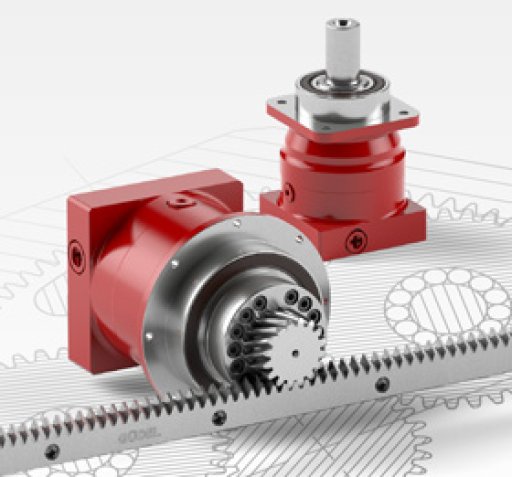

Gudel каталог планетарных редукторов

Прецизионные планетарные редукторы Gudel - каталог продукции
Компания Güdel (Гюдель) предлагает широкий спектр продуктов и решений для ключевых отраслей. Глобальная сеть продаж и обслуживания от Gudel, предоставляет нашим клиентам первоклассные консультации и службы поддержки по всему миру, для всех продуктов на протяжении всего жизненного цикла.
Редукторы Güdel выпускаются в четырех различных классах точности. В сочетании с монтажными отверстиями и типоразмерами, редукторы доступны в трех классах качества: Q6, Q7 и Q9. Они идеальны для высокоточных применений и могут быть настроены в соответствии с требованиями заказчика.
Благодаря своим выдающимся механическим свойствам планетарные редукторы находят свое применение в широком спектре промышленных решений.
Высокоточные планетарные редукторы Gudel обеспечивают идеальное решение для сложных задач.
Данные по производительности и чертежи приведены в технических таблицах представленного каталога.
Точность
Что касается угловых зазоров, то наш обширный опыт в дизайне и производстве высокоэффективных редукторов дает нам возможность производить всю продукцию в четырех различных классах точности: 1, 3, 5 и 12 угловых минут.
Размеры
Размеры - наше портфолио включает в себя пять размеров: 080, 100, 140, 180 и 240. Дополнительные размеры предоставляются по запросу.
Соотношения
Можно выбрать широкий диапазон коэффициентов - от 3 до 1000. В зависимости от соотношения редуктор может иметь одну, две или три ступени.

Типы прецизионных планетарных редукторов Gudel

Тип NRH - для высокой точности
Планетарный редуктор NRH с оптимизированным спиральные зубцы зубчатой ​​передачи были разработаны для очень требовательных приложений. Эти коробка передач идеально подходит для приложений от базовой конструкции машины до печати, упаковки и робототехники. Предназначен для высоких скорость и ускорение - и идеально производственных потоков.
Тип NRHP - для высокой жесткости
Планетарный редуктор с фланцевым фланцем NRHP обеспечивают превосходную крутильную жесткость и жесткость наклонности, идеально подходит для высокой точности процессов и производственных потоков.

Тип NR - для высокой гибкости
Для использования в большинстве приложений, требующих крутящий момент, точность и высокая скорость работы в непрерывном S1 и прерывистой пошлине S5 циклы.
Тип SR - для высокого крутящего момента
Без увеличения размера диапазон SR обеспечивает на 33% больше крутящего момента, чем NR и используется в прерывистых рабочих циклах от S5 и более.
Тип PR - для крутящего момента
Без увеличения размера диапазон PR работает на 100% больше крутящего момента, чем NR и используется в прерывистых рабочих циклах до S5.

Возможности и преимущества прецизионных планетарных редукторов Gudel

Пять типов прецизионных редукторов Gudel: NRH, NRHP, NR, SR и PR предоставляют вам широкий спектр производительности. Диапазон входных скоростей составляет до 6000 об / мин, а выходной крутящий момент до 5600 Нм.

Типы NRH и NRHP обеспечивают отличное сочетание характеристик производительности: крутящий момент, скорость, точность, низкий уровень шума и высокий рабочий цикл.
NRHP подходит, когда требуется высокая жесткость и жесткость при опрокидывании.
Тип NR предлагает гибкость и модульность, с наибольшим диапазоном размеров, этапов, и отношения.

Редукторы серий SR и PR фокусируются в основном на высоком крутящем моменте или для установки в ограниченном монтажном пространстве.
Для каждого размера редуктора существуют три диапазона серий NR, SR и PR, которые выполнены в одинаковых корпусах. Незначительные изменения крутящего момента на выходе позволяют использовать продукцию для применений с более высокими потребностями в крутящем моменте.

Входы
Благодаря нашей модульной системе все обычные серводвигатели могут быть легко установленный на наших планетарных редукторах. Дополнительные входы, такие как первичный вал может быть предоставлен по запросу. У нас есть стандартное решение фланца для наиболее часто используемых серводвигателей.
В зависимости от типа редуктора, мы можем предложить в общей сложности три стандартных входных варианта.
Ваш выбор входа будет зависеть от геометрических размеров двигатель.

Выходы
Для удовлетворения ваших требований наши планетарные редукторы предлагают шесть выходных вариантов для охвата самого широкого диапазона применений.
Три стандартных выхода доступны на складе, три дополнительных выхода - доступны по запросу. Пожалуйста, обращайтесь к нам, если ваша задача требует конфигурации, не показанной здесь.

Установочные позиции редукторов
Наши высокопроизводительные планетарные редукторы могут использоваться при любом монтажном положении в зависимости от типа редуктора.
Редукторы горизонтальной установки - H1
Вертикальный редуктор с вертикальным обратным выходным валом - V1
Вертикальный редуктор с обращенным вниз выходным валом - V2
Универсальная конфигурация TP - охватывает любую ориентацию.
Для конкретных применений, включая непрерывную работу S1 вместе с высокой скоростью оборотов на входном валу, мы рекомендуем использовать дополнительную насадку для вентиляционного отверстия.
Чтобы оптимизировать работу редуктора, мы рекомендуем указать фактическое монтажное положение V1, V2 или H1, особенно для применений, требующих трех-ступенчатых редукторов.

Каталог продукции 2017: Прецизионные планетарные редукторы Gudel - загрузить и ознакомиться с каталогом более подробно

Каталог продукции 2017: Прецизионные планетарные редукторы Gudel >>
