Модули и системы линейного перемещения
Gudel

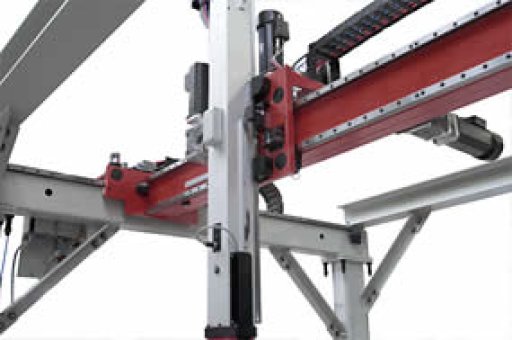

Трехосевые модули (для осей x, y и z).
- Нагрузочная способность от 100 до 25 000 Н;
- Привод рейка-шестерня;
- Ход по оси X: 5-10 м (без состыковки) и 20-100м;
- Ход по оси Y: 1,6-8,3м;
- Ход по оси Z: 0,5-1,6 м;
- Максимальная скорость для оси X от 75 до 150 м/мин;
- Максимальная скорость для оси Y от 100 до 200 м/мин;,/li>
- Максимальная скорость для оси Z от 75 до 150 м/мин;
- Максимальное ускорение для оси X от 1 до 2 м/c²;
- Максимальное ускорение для оси Y от 1,5 до 7,5 м/c²;
- Максимальное ускорение для оси Z от 1 до 7,5 м/c²;
- Повторяемость от 0,1 до 0,15 мм.
Полный цикл инжиниринговых работ
От технического задания до запуска в производство
Предпроектная подготовка
- Анализ технического задания заказчика
- Экспертная оценка возможности реализации
- Этап эскизного проектирования
- Согласование технических параметров
- Подготовка ТКП
На этом этапе определяем техническую осуществимость проекта и оптимальные пути реализации
Конструкторская подготовка
- Создание 3D-моделей оборудования
- Разработка конструкторской документации
- Выполнение необходимых расчетов
- Подготовка технологических процессов
Прорабатываем все конструктивные детали и готовим полный пакет технической документации
Изготовление оборудования
- Закупка комплектующих и материалов
- Механическая обработка деталей
- Сборка узлов и агрегатов
- Проведение испытаний и тестирования
Производим оборудование с контролем качества на каждом этапе изготовления
