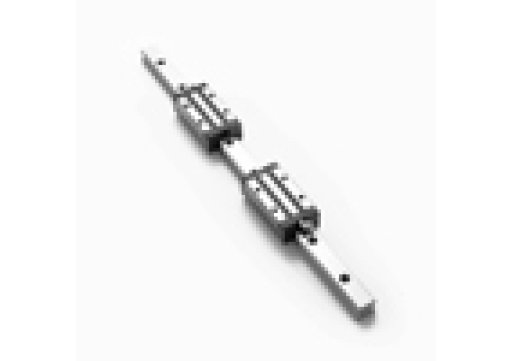

Профильные рельсовые линейные направляющие компактный тип SBI-CL
Рельсовые направляющие качения
SBC
Производитель
SBC
Рельсовые направляющие качения
Серия Профильные рельсовые линейные направляющие компактный тип SBI-CL
Профильные рельсовые направляющие компактный тип SBI-CL
Линейные направляющие
Линейные направляющие - это высокоточные детали, которые задают направление перемещения полезной нагрузки (рабочего инструмента или заготовки) по заданной траектории и предназначены для создания осей линейного перемещения с требуемой точностью и минимальным трением, также используются в качестве направляющих в различных механических системах/оборудовании.
Рельсовые направляющие - это линейные направляющие, по которым, по заданной траектории, перемещаются подвижные узлы станков, машин, механизмов, измерительных приборов, роботов и других устройств. Рельсовые направляющие являются одним из основных элементов конструкции модулей линейного перемещения, и в значительной мере определяют их возможности и технический уровень.
Рельсовые линейные направляющие фланцевый тип SBI-CL - схема, размеры, чертежи
Рельсовые направляющие фланцевый тип SBI-CL - технические характеристики
| Модель линейной направляющей | Загрузка чертежа | Монтажные размеры | Размеры каретки | Размер рельсы | Базовая нагрузка (кН) | Допустимый статический момент (кН•м) | Масса | |||||||||||||||||||||||||||
| H | W | L | E | Монтажные отверстия каретки | L1 | T±1 | K | Пресс-маслёнка | W1 | W2 | H1 | F | Монтажные отверстия рельса | G | Макс. длина рельсы LO | |||||||||||||||||||
| B | J | M | DP | T1 | N1 | T2 | N2 | Q1 | *Q2 | d | D | h | C | Co | Mro | Mpo | Myo | Каретка (кг) | Рельса (кг/м) | |||||||||||||||
| SBI20 CLS | FILE | 28 | 42 | 65.2 | 4.6 | 32 | 32 | M5 | 5 | 43.2 | 7.8 | 23.4 | 4.8 | 12 | 4.3 | 5 | M6x0.75 | ø3.5 | 20 | 11 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 19.1 | 27 | 0.27 | 0.15 | 0.15 | 0.23 | 2.2 |
| SBI20 CL | FILE | 28 | 44 | 78.8 | 4.6 | 32 | 32 | M5 | 5 | 56.8 | 7.8 | 23.4 | 4.8 | 12 | 3.8 | 5 | M6x0.75 | ø3.5 | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 | 0.32 | 2.2 |
| SBI20 CLL | FILE | 28 | 44 | 96.4 | 4.6 | 32 | 50 | M5 | 5 | 74.4 | 7.8 | 23.4 | 4.8 | 12 | 3.8 | 5 | M6x0.75 | ø3.5 | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 27.9 | 50 | 0.47 | 0.56 | 0.56 | 0.41 | 2.2 |
| SBI25 CL | FILE | 33 | 48 | 92 | 5.5 | 35 | 35 | M6 | 6 | 70 | 9 | 27.5 | 5.4 | 12 | 5.4 | 5 | M6x0.75 | ø3.5 | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 31.5 | 52.1 | 0.56 | 0.56 | 0.56 | 0.49 | 3 |
| SBI25 CLL | FILE | 33 | 48 | 108 | 5.5 | 35 | 50 | M6 | 6 | 86 | 9 | 27.5 | 5.4 | 12 | 5.4 | 5 | M6x0.75 | ø3.5 | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 36.7 | 64.4 | 0.69 | 0.84 | 0.84 | 0.57 | 3 |
Конструкция и схема каретки рельсовых линейных направляющих SBC
Высота каретки для рельсовых линейных направляющих SBC
Точность рельсовых линейных направляющих SBC
Заказ рельсовых линейных направляющих SBC - информация по характеристикам артикула для заказа
Каталог рельсовые линейные направляющие SBC
Каталог рельсовые линейные направляющие SBC >>
Линейные направляющие
Линейные направляющие и профильные рельсовые направляющие - более подробная информация.
