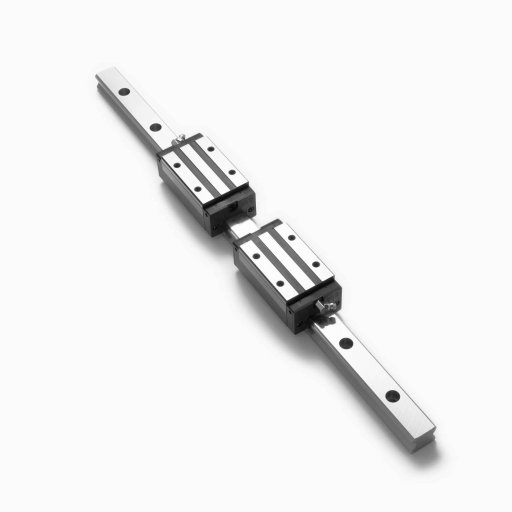

Профильные рельсовые линейные направляющие стандартный тип SBI-SL

Линейные направляющие
Линейные направляющие - это высокоточные детали, которые задают направление перемещения полезной нагрузки (рабочего инструмента или заготовки) по заданной траектории и предназначены для создания осей линейного перемещения с требуемой точностью и минимальным трением, также используются в качестве направляющих в различных механических системах/оборудовании.
Рельсовые направляющие - это линейные направляющие, по которым, по заданной траектории, перемещаются подвижные узлы станков, машин, механизмов, измерительных приборов, роботов и других устройств. Рельсовые направляющие являются одним из основных элементов конструкции модулей линейного перемещения, и в значительной мере определяют их возможности и технический уровень.

Рельсовые линейные направляющие фланцевый тип SBI-FL - схема, размеры, чертежи

Рельсовые направляющие фланцевый тип SBI-SL - технические характеристики

Модель линейной направляющей	Загрузка чертежа	Монтажные размеры				Размеры каретки													Размер рельсы									Базовая нагрузка (кН)		Допустимый статический момент (кН•м)			Масса
		H	W	L	E	Монтажные отверстия каретки				L1	T±1	K	Пресс-маслёнка						W1	W2	H1	F	Монтажные отверстия рельса			G	Макс. длина рельсы LO	Базовая нагрузка (кН)		Допустимый статический момент (кН•м)			Масса
		H	W	L	E	B	J	M	DP	L1	T±1	K	T1	N1	T2	N2	Q1	*Q2	W1	W2	H1	F	d	D	h	G	Макс. длина рельсы LO	C	Co	Mro	Mpo	Myo	Каретка (кг)	Рельса (кг/м)
SBI15 SLS	FILE	28	34	56.8	3	26	26	M4	5	38.2	10	25	8.5	5.5	7.8	3.8	M4x0.7	ø3.5	15	9.5	13	60	4.5	7.5	5.5	20	3000	12.3	18.3	0.13	0.08	0.08	0.19	1.3
SBI15 SL	FILE	28	34	63.8	3	26	26	M4	5	45.2	10	25	8.5	5.5	7.8	3.8	M4x0.7	ø3.5	15	9.5	13	60	4.5	7.5	5.5	20	3000	14.1	24.1	0.16	0.17	0.17	0.23	1.3
SBI15 SLL	FILE	28	34	79.4	3	26	34	M4	5	60.8	10	25	8.5	5.5	7.8	3.8	M4x0.7	ø3.5	15	9.5	13	60	4.5	7.5	5.5	20	3000	17.1	31.7	0.21	0.29	0.29	0.31	1.3
SBI20 SLS	FILE	30	44	73.8	4.6	32	36	M5	5	51.8	10	25.4	6	12	5.8	5	M6x0.75	ø3.5	20	12	16.5	60	6	9.5	8.5	20	4000	20.2	29.1	0.29	0.18	0.18	0.33	2.2
SBI20 SL	FILE	30	44	78.8	4.6	32	36	M5	5	56.8	10	25.4	6	12	5.8	5	M6x0.75	ø3.5	20	12	16.5	60	6	9.5	8.5	20	4000	22.2	38.2	0.36	0.33	0.33	0.36	2.2
SBI20 SLL	FILE	30	44	96.4	4.6	32	50	M5	5	74.4	10	25.4	6	12	5.8	5	M6x0.75	ø3.5	20	12	16.5	60	6	9.5	8.5	20	4000	27.9	50	0.47	0.56	0.56	0.47	2.2
SBI25 SLS	FILE	40	48	83	5.5	35	35	M6	8	61	16	34.5	10	12	9	5	M6x0.75	ø3.5	23	12.5	20	60	7	11	9	20	4000	28.9	42.8	0.49	0.32	0.32	0.58	3
SBI25 SL	FILE	40	48	92	5.5	35	35	M6	8	70	16	34.5	10	12	9	5	M6x0.75	ø3.5	23	12.5	20	60	7	11	9	20	4000	31.5	52.1	0.56	0.56	0.56	0.68	3
SBI25 SLL	FILE	40	48	108	5.5	35	50	M6	8	86	16	34.5	10	12	9	5	M6x0.75	ø3.5	23	12.5	20	60	7	11	9	20	4000	36.7	64.4	0.69	0.84	0.84	0.82	3
SBI30 SLS	FILE	45	60	96.8	7	40	40	M8	10	68.8	12	38	11.5	12	10.8	5	M6x0.75	ø5.7	28	16	23	80	9	14	12	20	4000	39.2	57.7	0.8	0.49	0.49	0.92	4.25
SBI30 SL	FILE	45	60	107.6	7	40	40	M8	10	79.6	12	38	11.5	12	10.8	5	M6x0.75	ø5.7	28	16	23	80	9	14	12	20	4000	42.8	65.4	0.85	0.77	0.77	1.06	4.25
SBI30 SLL	FILE	45	60	131.6	7	40	60	M8	10	103.6	12	38	11.5	12	10.8	5	M6x0.75	ø5.7	28	16	23	80	9	14	12	20	4000	51.3	84.7	1.1	1.3	1.3	1.36	4.25
SBI35 SLS	FILE	55	70	108.2	8	50	50	M8	10	78.2	15	47.5	15	12	15	6	M6x0.75	ø5.7	34	18	26	80	9	14	12	20	4000	52	73.3	1.24	0.71	0.71	1.48	6.02
SBI35 SL	FILE	55	70	124.6	7.5	50	50	M8	10	94.6	15	47.5	15	12	15	6	M6x0.75	ø5.7	34	18	26	80	9	14	12	20	4000	59.5	89.1	1.42	1.28	1.28	1.82	6.02
SBI35 SLL	FILE	55	70	152.6	7.5	50	72	M8	10	122.6	15	47.5	15	12	15	6	M6x0.75	ø5.7	34	18	26	80	9	14	12	20	4000	71.3	115.3	1.83	2.12	2.12	2.32	6.02
SBI45 SL	FILE	70	86	142	9	60	60	M10	13	108	17	61	20.5	13.5	19.3	6.5	PT1/8	ø5.7	45	20.5	32	105	14	20	17	22.5	4000	79.2	116.3	2.48	1.9	1.9	3.08	9.77
SBI45 SLL	FILE	70	86	174	9	60	80	M10	13	140	17	61	20.5	13.5	19.3	6.5	PT1/8	ø5.7	45	20.5	32	105	14	20	17	22.5	4000	94.8	150.5	3.21	3.14	3.14	4.23	9.77
SBI55 SL	FILE	80	100	172.4	12	75	75	M12	18	131	21	68	22	13	22	8	PT1/8	ø8.7	53	23.5	38	120	16	23	20	30	4000	127.3	181.8	4.81	2.97	2.97	5.04	13.72
SBI55 SLL	FILE	80	100	211.8	12	75	95	M12	18	170.4	21	68	22	13	22	8	PT1/8	ø8.7	53	23.5	38	120	16	23	20	30	4000	147.9	224.5	5.95	4.78	4.78	5.82	13.72
SBI65 SL	FILE	90	126	219.8	19	76	70	M16	16	170.4	26	71	14	13	14	10	PT1/8	ø8.7	63	31.5	53	150	18	26	22	35	4000	188.3	261.7	8.24	5.57	5.57	9.1	23.17
SBI65 SLL	FILE	90	126	272.2	19	76	120	M16	16	222.8	26	71	14	13	14	10	PT1/8	ø8.8	63	31.5	53	150	18	26	22	35	4000	232.5	354.1	11.15	9.86	9.86	11.98	23.17

Конструкция и схема каретки рельсовых линейных направляющих SBC

Высота каретки для рельсовых линейных направляющих SBC

Точность рельсовых линейных направляющих SBC

Заказ рельсовых линейных направляющих SBC - информация по характеристикам артикула для заказа
