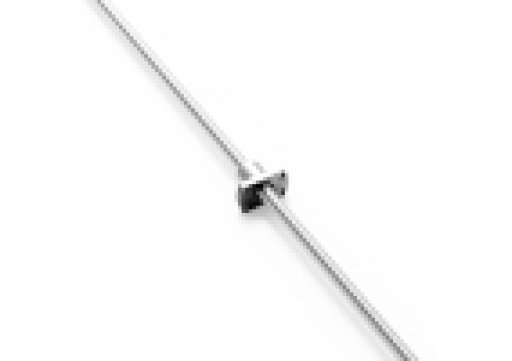

Серия MBS
Шариковые винтовые передачи (ШВП)
SBC
Шарико-винтовые передачи SBС серии MBS
Диаметр винта – от 6 до 12 мм. Фланцевая гайка с коротким шагом (от 1 до 5 мм). Классы точности – C5. Может поставляться с преднатягом и без него.
Шарико-винтовые передачи SBС серии MBS - схема, размеры, чертежи
Шарико-винтовые передачи SBC серии MBS - технические характеристики
| Наименование модели | Загрузить чертеж | d1 (Номинальный диаметр) | Ph (Шаг) | do (диаметр окружности, описываемой центрами шариков) | Da (Диаметр шариков) | d2 (Внутренний диаметр резьбы) | i (Число шариковых витков) | D1 | D2 (PCD) | D3 | D4 | D5 | DP | D6 | D7 | L | L1 | L2 | L3 | Ca (kN) Базовая динамическая нагрузка | Coa (kN) Базовая статическая нагрузка | Максимальная длина |
| MBS 0601 | FILE | 6 | 1 | 6.3 | 0.8 | 5.5 | 3x1 | 13 | 21.5 | 27 | 3.4 | - | - | - | - | 15 | 3.5 | 11.5 | 17 | 0.71 | 1.18 | 900 |
| MBS 0801 | FILE | 8 | 1 | 8.2 | 0.8 | 7.4 | 4x1 | 16 | 24 | 30 | 3.4 | - | - | - | - | 16 | 4 | 12 | 18 | 0.95 | 1.91 | 1200 |
| MBS 0802 | FILE | 8 | 2 | 8.4 | 1.2 | 7.2 | 3x1 | 16 | 24 | 30 | 3.4 | - | - | - | - | 16 | 4 | 12 | 18 | 1.13 | 1.87 | 1200 |
| MBS 0802.5 | FILE | 8 | 2.5 | 8.4 | 1.2 | 7.2 | 2.5x1 | 20 | 30 | 38 | 4.5 | - | - | - | - | 21 | 5 | 16 | 23 | 1.48 | 2.27 | 1200 |
| MBS 1204 | FILE | 12 | 4 | 12.4 | 2.381 | 10 | 3.5x1 | 28 | 39 | 48 | 5.5 | - | - | - | - | 30 | 6 | 24 | 30 | 4.16 | 7.23 | 1400 |
| MBS 1205 | FILE | 12 | 5 | 12.4 | 2 | 10.4 | 3.5x1 | 28 | 39 | 48 | 5.5 | - | - | - | - | 35 | 6 | 29 | 30 | 6.49 | 10.15 | 1400 |
| MBS 1210 | FILE | 12 | 10 | 12 | 2 | 10 | 2x1 | 30 | 40 | 45 | 4.5 | 8 | 4.5 | 50 | M6x1 | 40 | 10 | 30 | 32 | 2.5 | 3.59 | 3000 |
Заказ шарико винтовых передач SBС - информация по характеристикам артикула для заказа
Каталог шарико винтовые передачи SBC
Каталог шарико винтовые передачи SBС серии MBS >>
