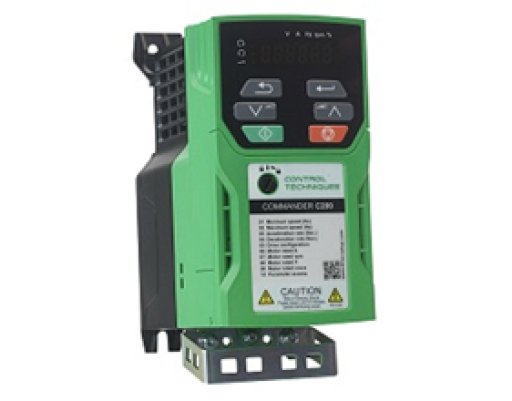

Преобразователи частоты Commander C200

Частотные преобразователи Control Techniques Commander C200 - новая версия преобразователей частоты Unidrive M200. В новых Control Techniques Commander C200 в программное обеспечение внесен ряд изменений.
Компания Control Techniques решила продолжить серию преобразователей частоты Commander (первый преобразователь данной серии был выпущен в 1983 году). Это не дорогой компактный частотный преобразователь общего назначения с расширенными функциональными возможностями. Номинальная мощность - до 132 кВт.
Применение
Перекачивание, вентиляция и компрессия
Повышенная энергоэффективность в периоды низкого потребления энергии
Встроенные функции PLC и PID делают расширенное управление простым и эффективным без необходимости во внешнем контроллере.
Функция пропуска частот позволяет пользователям легко избегать резонансных частот оборудования, снижая высокие уровни вибрации.
Функция сквозного отключения при потере питания будет поддерживать привод в рабочем состоянии во время большинства отключений электроэнергии.
Приводы общего назначения для точного дистанционного управления скоростью конвейерных лент
Передача
Точное дистанционное управление скоростью с помощью связи по шине fieldbus
Профилирование ускорения / замедления с S-образной рампой обеспечивает плавное изменение скорости, сводя к минимуму рывки машины
Допустимая перегрузка до 180% для повышения стабильности
Предотвращает преждевременный износ оборудования
Универсальные приводы Control Techniques для подъемных механизмов и лебедок
Подъем, подъем и лебедка
Регулируемая последовательность механических тормозов с функцией проверки крутящего момента - нет необходимости во внешнем контроллере
Встроенные функции ПЛК позволяют управлять локальным вводом / выводом, уменьшая потребность во внешнем контроллере.
Приводы с регулируемой скоростью управления доступом для управления движением Контроль доступа
Плавное движение с улучшенным управлением без обратной связи
Небольшой физический размер позволяет легко монтировать привод в небольших шкафах управления
Высокая надежность в суровых условиях, длительный срок службы
Сервоприводы общего назначения для стабильного управления двигателем для технологических смесителей тестомесильные машины мешалки экструдеры
Обработка (смесители, дробилки, мешалки, центрифуги, экструдеры)
Легкость интеграции с внешним ПЛК или другими системами управления за счет мощных сетевых опций
Конформное внешнее защитное покрытие для повышенной защиты окружающей среды
Допустимая перегрузка до 180%
Очень стабильное управление двигателем
Функционально, Commander C200 схож по характеристикам и установочным размерам с хорошо зарекомендовавшим себя преобразователем частоты Commander SK, пользователи которого могут использовать Commander C200 для апгрейда системы управления.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Основные особенности Commander C200:
Возможность установки SI-модуля (начиная с габарита 2)
Улучшенное управление двигателем посредством RFC-A алгоритма
Функция управления моментом двигателя
Копирование и хранение параметров с помощью SD карты
Встроенный фильтр ЭМС
Возможность монтажа на DIN рейку для габаритов 1 и 2
Встроенный котроллер PL
Степень защиты - IP20
Функция управления механическим тормозом двигателя
Мощность, напряжение питания, степень защиты Commander C200:
1 х 110 - 120 В: 0,25 - 1,1 кВт
1 х 200 - 240 В: 0,25 - 3,0 кВт
3 х 200 - 240 В: 0,37 - 55 кВт
3 х 380 - 480 В: 0,37 - 132 кВт
Режим контроля (Control Mode)
Векторное управление приводом с открытым контуром или V / Hz управление асинхронными двигателями
Open loop Rotor Flux Control for induction motors (RFC-A)
Environment
Ambient Operating Temperature Size 1 - 4: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 60°C (140°F) with de-rating
Size 5 - 9: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 55°C (131°F) with de-rating
Cooling Method Forced convection
Humidity 95 % non-condensing at 40 °C (104 °F)
Storage Temperature
Size 1 - 4: -40°C to 60°C (-40°F to 140°F) — 24 months Max.
Size 5 - 9: -40°C to 55°C (-40°F to 131°F) — 24 months Max.
Altitude De-rate the continuous output current by 1% for every 100 m (328 ft) above 1000 m (3,280 ft) to a maximum of 3000 m (9,840 ft)
Vibration Tested in accordance with IEC 60068-2-64 and IEC 60068-2-6
Mechanical Shock Tested in accordance with IEC 60068-2-27 and IEC 60068-2-29
Enclosure Rating IP20, NEMA 1 conduit kits available
Electromagnetic Capability IEC/ EN 61800-3 Immunity and Emissions
EN 61000-6-2: Immunity for industrial environments EN 61000-6-4: Emissions for industrial environmentsM/br> EN 61000-3-2: Harmonic current emissions An EMC data sheet is available on request
RoHS Complies with the Restriction of Hazardous Substances Directive (2011/65/EU)
AC Supply Requirements
Voltage 100 V models: 100 to 120 Vac ±10%
200 V models: 200 to 240 Vac ±10%
400 V models: 380 to 480 Vac ±10% Phase 1Ø and 3Ø (Model dependent)
Maximum Supply Imbalance 2% negative phase sequence, 3% voltage imbalance between phases
Input Frequency 45 to 66 Hz
Input Displacement Power Factor 0.97
Control
Switching Frequency Size 1 - 4: 0.667, 1, 2, 3, 4, 6, 8 12 & 16 kHz
Size 5 - 9: 2, 3, 4, 6, 8 12 & 16 kHz
Output Frequency Range 0 to 550 Hz
Frequency Accuracy ±0.02% of full scale
Frequency Resolution 0.01 Hz
Analog Input Resolution Voltage mode: 11 bits (unipolar) Current mode: 11 bits
Braking Dynamic braking transistor included, requires external resistor
Protection
DC Bus Undervoltage Trip 100 V models: 175 Vdc
200 V models: 175 Vdc
400 V models: 330 Vdc
DC Bus Overvoltage Trip
Frame sizes 1 - 4:
100 V models: 510 Vdc
200 V models: 510 Vdc
400V models: 870 Vdc
Frame size 5 - 9:
200V models: 415 Vdc
400 V models: 830 Vdc
Drive Overload Trip Programmable: Default settings: 180% for 3s, 150% for 60s
Instantaneous Overcurrent Trip 220% of rated motor current
Phase Loss Trip DC bus ripple threshold exceeded
Over-temperature Trip Drive heatsink temperature exceeds 95°C (203°F)
Short Circuit Trip Protects against output phase-to-phase fault
Ground Fault Trip Protects against output phase-to-ground fault
Motor Thermal Trip Electronically protects the motor from overheating due to loading conditions
Approval & Listings
UL, cUL UL file NMMS/8: E171230
CE CE approval
EU These products comply with the Restriction of Hazardous Substances Directive (2011/65/EU), the Low Voltage Directive (2014/35/EU) and the Electromagnetic Compatibility Directive, (2014/30/EU).
RCM RCM Registered supplier No. 12003815281
ISO Manufacturing facilities comply with ISO 9001:2015 and ISO 14001
TÜV
C300 models only: The Safe Torque Off (STO) function may be used as a safety component of a machine.
Type examination certificates by TÜV Rheinland:
Frame sizes 1 - 4: No. 01/205/5383.03/18
Frame sizes 5 - 9: No. 01/205/5387.02/18
Functional safety parameters: EN ISO 13849-1 - Cat 4, PLe EN61800-5-2/EN62061/IEC 61508 - SIL 3
UL functional safety approval: FSPC E171230
Режимы работы Commander C200:
Векторный режим работы без датчика обратной связи по скорости Вольт-частотный режим работы
RFC-A
Перегрузочная способность Commander C200:
180% от номинального момента в тяжелом режиме в течение 3 секунд Охлаждение Commander C200:
Регулируемый по температуре вентилятор
Порты связи Commander C200:
См. опции Выходная частоты и частота коммутации Commander C200:
Максимальная выходная частота - 550 Гц
Частота коммутации 0,67 - 16 кГц
Входы\выходы управления Commander C200:
Количество программируемых дискретных входов - 4
Количество программируемых дискретных выходов\выходов - 1
Количество программируемых аналоговых входов - 2
Количество программируемых аналоговых выходов - 1
Количество программируемых встроенных реле - 1 (габарит 5 и выше)
Температура окружающей среды Commander C200:
Работа - 10 / + 40°С
Хранение - 20 / + 65°С
ПИ/ПИД - регуляторы Commander C200:
ПИД - регулятор процесса
ПИ-регулятор момента
ДОСТУПНЫЕ ОПЦИИ ДЛЯ COMMANDER C200
Модули связи:
Адаптер RS485 с внешним питанием 24В
SI-Ethernet
SI-EtherCAT
SI-CANopen
SI-DeviceNet
SI-Profibus
SI-Profinet
Модули дополнительных входов\выходов:
SI-I/O Прочие опции:
Remote Keypad - выносная LCD панель управления Тормозные резисторы
Сетевые фильтры

Control Techniques является подразделением компании Emerson Industrial Automation, которое занимается разработкой и производством регулируемых электроприводов. Наши электроприводы используются для управления электродвигателями, идеально подходят для широкого спектра задач от прецизионных машин до высокопроизводительных грузоподъемных механизмов, от кранов до вентиляторов.
Электроприводы Control Techniques позволяют получить эффективное решение для повышения производительности и снижения энергопотребления в любом применении.
Control Techniques - это международная компания, которая располагает производственными и опытно-конструкторскими предприятиями как в Европе, так и в Азии. Более 50 драйв-центров и центров по применениям в 35 странах предлагают клиентам продукцию Control Techniques, обеспечивают сервис и конструкторские решения, многие также предлагают полное проектирование систем и услуги по монтажу.

Компания Сервотехника является дистрибьютором Control Techniques в России.
