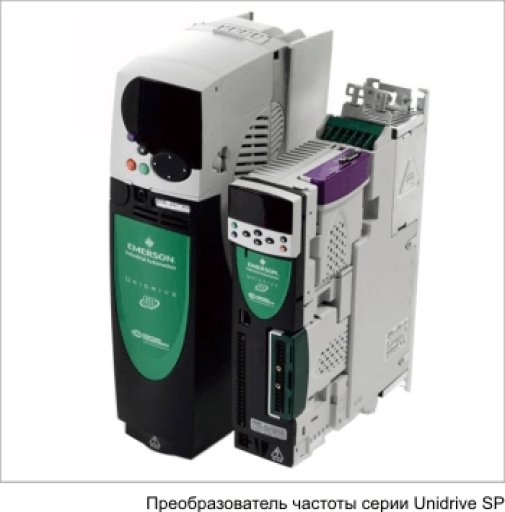

Частотные преобразователи серии Unidrive SP

Unidrive SP - это новейшая серия преобразователей частоты с векторным управлением в замкнутом контуре. Они предназначены для управления асинхронными и синхронными приводами с обратной связью и без обратной связи. Благодаря гибкой системе настройки Unidrive SP могут управлять прямым приводом.

Основные особенности ПЧ серии Unidrive SP:

1. функция автонастройки позволяет создать точную модель привода, измерив моменты инерции и нагрузки без вращения вала и с вращением;
2. открытая архитектура конструкции позволяет без труда расширить функции привода с помощью подключения дополнительных модулей - модулей входов/выходов, встраиваемого контроллера, коммуникационных модулей;
3. преобразователи частоты могут работать от постоянного напряжения (48-96 В), что позволяет применять их в подъемно-транспортном оборудовании;
4. встроенный ЭМС-фильтр в корпусах с типоразмерами от первого до шестого (соответствует нормативу EN61000-6-3), есть возможность подключения внешнего ЭМС фильтра (EN61000-6-4);
5. преобразователи серии Unidrive SP с артикульным номером от SP1406 до SP4403 имеют встроенный дроссель на звене постоянного тока;
6. возможность доступа к базовому и расширенному меню с помощью встроенной панели;
7. функция изменения частоты коммутации от 3 до 18 КГц;
8. наличие встроенного тормозного транзистора;
9. возможность подключения по шине Modbus RTU RS 485 через разъем RJ45 уже в стандартной комплектации;
10. наличие 5 аналоговых входов, 7 цифровых входов/выходов и 1 выхода защитного отключения.

Дополнительные модули

Расширить возможности преобразователей частоты Unidrive SP позволяют специальные дополнительные модули, которые встраиваются непосредственно в блок преобразователя.

Компания Control Techniques выпускает модули следующих типов:

1. SM-Universal Encoder Plus дает возможность подключать датчики: импульсные энкодеры, энкодеры Sin/Cos, SSI, EnDat; при этом имеются выходы: импульсный, частоты и направления и эмуляции выхода SSI;
2. SM-Resolver и SM-Encoder Plus - обеспечивают подключение резольвера и инкрементального энкодера;
3. SM-I/O Plus и SM-I/O Lite - дополнительные модули входов/выходов, увеличивающие возможности привода;
4. SM-Application - модуль со вторым процессором для работы по встроенным программам или программам, созданными пользователем, также применение модуля позволяет работать в сетях CTNet;
5. SM-EZMotion - мощный контроллер движения со встроенным процессором для выполнения пользовательских программ;
6. SM-I/O Timer - модуль, включающий дополнительные входы/выходы и счетчик реального времени;
7. SM-PELV - специализированный модуль входов/выходов с изоляцией, соответствующей стандарту NAMUR NE37;
8. коммуникационные модули SM-PROFIBUS-DP, SM-DeviceNet, SM-Interbus, SM-CAN, SM-CANopen, SM-SERCOS и SM-Ethernet - позволяют интегрировать приводы в новейшие автоматизированные системы;
9. стандартная встроенная панель может быть заменена на панели с расширенными возможностями - SM-Keypad (со светодиодным дисплеем) или SM-Keypad Plus (LCD - дисплей и функция вызова справки Help).

Любой привод Unidrive SP может быть сконфигурирован как блок рекуперации переменного тока. В режиме рекуперации обеспечивается двунаправленный поток энергии в источник электропитания и из него. Для реализации функции рекуперации должны быть использованы два преобразователя ControlTechniques — только Undrive SP или комбинация Unidrive SP и Commander SK. Предлагаемая схема рекуперации позволяет получить высокий КПД в тех приложениях, в которых в противном случае — без рекуперации — большая мощность рассеивается в виде тепла в тормозном резисторе. Таким образом, главным достоинством применения рекуперации является значительная экономия электроэнергии. Рекуперация используется в подъемно-транспортном оборудовании и в динамичных системах с большой инерцией.

Общие характеристики

1. диапазон мощностей от 0,75 кВт до 1,5 МВт;
2. питающее напряжение 1 или 3 фазы 220 В, 3 фазы 380 В, 3 фазы 575 В, 3 фазы 690 В;
3. встроенный ЭМС-фильтр, дроссель на звене постоянного тока и тормозной транзистор в ряде типоразмеров;
4. рабочая частота от 0 до 1500 Гц;
5. регулируемая частота коммутации от 3 до 18 кГц;
6. работа в тяжелых режимах со 150% нагрузкой в течение 60 сек;
7. программное обеспечение и документация на русском языке;
8. функция автонастройки без прокручивания вала двигателя;
9. встроенная панель и возможность применения дополнительных выносных панелей (30 и 100 м);
10. стандартное исполнение IP20.

Токовые характеристики

* через дробь указаны пиковые токи в разомкнутом и замкнутом контурах

(частотный преобразователь или "частотник") – устройство для изменения частоты электрического напряжения (тока). Он состоит из выпрямителя, преобразующего переменный ток в постоянный, и инвертора (обычно с ШИМ), преобразующего постоянный ток в переменный.
