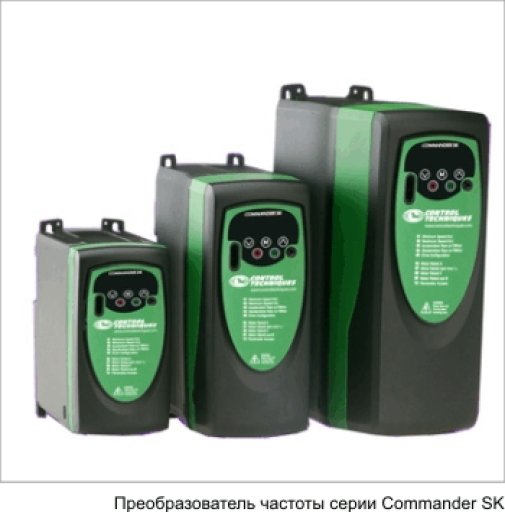

Частотные пребразователи серии Commander SK

В серию Commander SK входят преобразователи частоты с векторным управлением в открытом контуре, предназначенные для управления асинхронными двигателями без датчика обратной связи.

Основные технические особенности серии:

• способность поддерживать момент на валу двигателя при частоте 1 Гц;
• наличие встроенной функции автонастройки (без вращения вала двигателя);
• возможность доступа к базовому и расширенному меню с помощью встроенной панели;
• функция изменения частоты коммутации от 3 до 18 КГц;
• наличие встроенного тормозного транзистора;
• возможность подключения по шине Modbus RTU RS 485 через разъем RJ45 уже в стандартной комплектации;
• наличие встроенного ЭМС фильтра (соответствует нормативу EN61000-6-3) и возможность подключения внешнего ЭМС фильтра (EN61000-6-4);
• функция торможения постоянным током, доступная в базовой комплектации;
• функция встроенного технологического ПИД регулятора.

Преобразователи частоты серии Commander SK могут комплектоваться выносными панелями – SK Keypad (светодиодная панель со степенью защиты IP65 и возможностью выноса до 30 м) и SK Keypad Plus (русифицированная жидкокристаллическая панель управления со степенью защиты IP 54, с возможностью удаления до 100 м). Преобразователи частоты марки Commander SK также совместимы с панелями операторов (HMI) ведущих мировых производителей по протоколам RS 485, Modbus RTU, Profibus и Ethernet.

Функциональные возможности преобразователей могут быть расширены за счет применения дополнительных унифицированных модулей:

• коммуникационные модули – обеспечивают связь по основным сетевым протоколам Profibus, Device Net, CAN, CAN Open, Ethernet TCP/IP;
• модули дополнительных входов/выходов – позволяют расширить область применения электропривода и встраиваемого логического контроллера;
• при подключении энкодера через модуль SM-I/O Lite и программирования возможна работа привода в замкнутом контуре;
• модуль SM-I/O Timer – дополнительный модуль входов/выходов с таймером реального времени;
• модуль SmartStick – дает возможность сохранять и копировать параметры для быстрой настройки идентичных приводов;
• модуль LogicStick – представляет собой микро-контроллер, программируемый с помощью функциональных модульных блоков и лестничных диаграмм.

Кабель CT Comms Cable применяется для соединения с компьютером.

При помощи бесплатного программного обеспечения возможна удобная и гибкая настройка, а также программирование привода.

Для приводов Commander SK разработаны опциональные дополнения:

• подключение внешнего тормозного резистора, что обеспечивается наличием встроенного тормозного транзистора;
• установка дополнительного ЭМС фильтра для эксплуатации с повышенными требованиями. Приводы с фильтром соответствуют нормативу EN61000-6-4;
• для надежного присоединения тяжелых кабелей большого диаметра разработаны специализированные кронштейны;
• в преобразователях частоты мощностью до 1,5 КВт предусмотрено крепление на DIN рейке. Для приводов мощностью свыше 4 КВт предусмотрен монтаж "в проем панели".

Преобразователи частоты Commander SK изменяют рабочую частоту питающего напряжения от 0 до 1500 Гц, что делает возможным их применение для управления высокоскоростными асинхронными двигателями (шпинделями). Для оптимизации рабочих процессов насосов и вентиляторов возможно применение квадратичного закона управления функцией напряжение/частота.

Основные характеристики приводов

• диапазон мощностей – от 0,25 до 132 КВт;
• питающее напряжение – одна или три фазы 220 В, три фазы 380 В, три фазы 575 В, три фазы 690 В;
• сигнал задания по скорости – 0-10 В, 0-20 мА, 4-20 мА, -10…+10 В (при подключении модуля SM-Lite);
• наличие встроенного ЭМС-фильтра и тормозного транзистора;
• рабочая частота – от 0 до 1500 Гц;
• регулируемая частота коммутации - от 3 до 18 кГц;
• возможность работы в тяжелых режимах со 150% нагрузкой в течение 60 сек.;
• программное обеспечение и документация на русском языке;
• функция автонастройки без прокручивания вала двигателя;
• встроенная панель и возможность применения дополнительных выносных панелей (30 и 100 м);
• стандартное исполнение IP20.
