Mentor MP

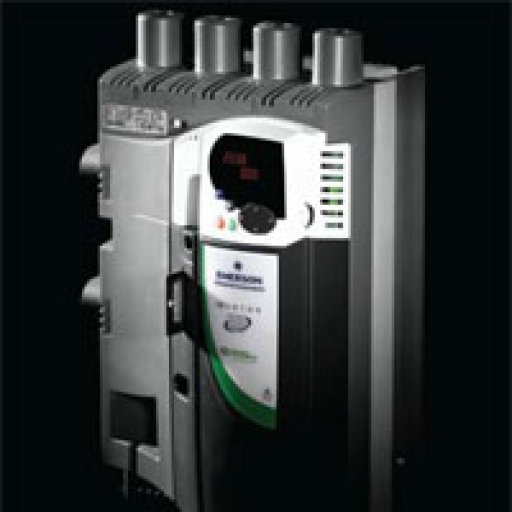

Mentor MP — это современный привод постоянного тока 5-го поколения от компании Control Techniques. Он совмещает в себе все интеллектуальные преимущества современной платформы для решений Unidrive SP и традиционную надежность серии приводов постоянного тока Mentor.

Электродвигатели постоянного тока широко используются в различных применениях по всему миру. Применение современной системы управления на базе электропривода постоянного тока Mentor MP позволит повысить точность, надежность, динамические характеристики системы, а также осуществить интеграцию в системы управления любого уровня с помощью промышленных протоколов (включая Ethernet и EtherCAT). Время модернизации минимально, так как замена двигателя не требуется.

Модернизация систем постоянного тока остается экономически оправданным и достаточно простым решением. Также привод двигателя постоянного тока эффективно применяется для решения специализированных задач промышленности и систем с рекуперацией. Цифровой электропривод постоянного тока Mentor MP является прекрасным решением для любой из таких задач. В нем реализованы возможности, которые позволят сделать Ваше производство более эффективным, надежным и конкурентоспособным.

Каждый электропривод Mentor MP имеет встроенный контроллер поля, что подходит для большинства электродвигателей. Однако при необходимости возможно использование внешнего контроллера поля FXMP25 до 25А:

• В случае если номинальный ток обмотки возбуждения больше чем номинальный ток встроенного контроллера. Актуально для старых двигателей постоянного тока.
• Необходимо более динамичное управление обмоткой возбуждения, чем это возможно с помощью встроенного контроллера. Актуально для приводов станков и электродвигателей с большой постоянной времени обмотки возбуждения.
• Изменение полярности обмотки возбуждения позволяет изменять направление вращение электродвигателя без применения реверсивного электропривода. Возможно использование 2-х квадрантного электропривода для построения 4-х квадрантной системы. Актуально для систем с невысокой динамикой.

Максимально возможный срок службы обеспечивается использованием высококачественных компонентов, а также тепловой модели при управлении вентилятором для охлаждения привода. Это позволяет использовать вентилятор, только когда это действительно необходимо, что позволяет снизить запыляемость и возможность механических повреждений

FXMP25

Возможность подключения к Mentor MP через порт RJ45, что позволяет производить настройку параметров с помощью ПО электропривода.

Возможность установки FXMP25 отдельно от Mentor MP при этом настройка производится через встроенный пульт и дисплей.

Для более старых электродвигателей, ток возбуждения которых больше 25А, существует возможность использования электропривода Mentor MP в качестве контроллера поля.

Добавьте дополнительные возможности

Универсальные SM-модули позволят Вам оптимизировать систему под Ваши задачи. Доступно более 20 опциональных модулей, включая модули для подключения датчиков обратной связи.

Используйте встроенный интеллект

Mentor MP и модуль программ и приложений пользователя SM-Application дает возможность разработчикам системы реализовывать алгоритмы управления непосредственно в приводе и передавать их по высокопроизводительному протоколу CT Net. Это позволяет избежать задержек в передаче данных от привода к приводу, которые возникают при использовании внешнего контроллера.

Инновации и надежность

Mentor MP разработан с использованием отработанного процесса, приоритетами которого являются инновации и надежность. В результате этого оборудование Control Techniques занимает лидирующие позиции в области производительности и качества.

Mentor MP — настройка, программирование и мониторинг

Mentor MP прост и удобен в настройке и программировании. Он может быть сконфигурирован с помощью панели управления, карты SmartCard и бесплатного ПО CT Soft, в котором реализован мастер настройки, который помогает пользователю пройти по шагам через все операции.

Панели управления

Mentor MP имеет две панели управления.

Встроенный интеллект и возможности системной интеграции Mentor MP

Электроприводы со встроенным интеллектом дают возможности для построения более компактной, надежной и производительной системы. Control Techniques является лидером в области разработки и производства интеллектуальных электроприводов.

Возможности Sypt Lite и встроенного микро-ПЛК

Mentor MP имеет встроенный микро-ПЛК, который программируется с помощью лестничных диаграмм и функциональных блоков. Дает возможность отказаться от внешних реле и микро-ПЛК.

SyptPro — визуализированная среда для программирования

SyptPro — это полностью визуализированная среда программирования, которая идеально подходит для решения самых сложных задач как одноприводных, так и многоприводных систем. SyptPro полностью соответствует современным стандартам программирования и поддерживает функциональные блоки, лестничные диаграммы и паскалеподобный язык. Задачи управления движением легко решаются с использованием PLC Open, поддерживающим решения для нескольких осей. CT Net — высокоскоростной помехоустойчивый протокол связи, встроенный в SM-Application, позволит Вам объединить в своей системе электроприводы, SCADa систему и удаленные входы/выходы, которые вы можете настраивать и управлять с помощью SyptPro.

Mentor MP идеален для модернизации. Он может быть легко интегрирован в силовую схему, систему управления и процесс. Mentor MP даст вашему оборудованию дополнительную производительность и возможности.

Mentor MP — совершенное решение для системы постоянного тока

• Модели в 2-х и 4-х квадрантном исполнении
• Ток якоря от 25А до 7400 А, напряжение питающей сети – 400 В/575 В/690 В
• Опционная ЖК или светодиодная панель
• Построение модульных систем для электродвигателей большой мощности с использованием параллельно или последовательно соединенных электроприводов
• 12-ти или 24-ти пульсные схемы выпрямления для минимизации гармоник
• Степень защиты IP20 для типоразмера 1, возможна степень IP00 для типоразмера 2
• Встроенная защита от:
  • Превышения по току
  • Перегрева
  • Потери фазы
  • Перегрева тиристоров
  • Обрыва обратной связи
  • Обрыва поля
  • Обрыва цепи якоря
• Встроенный контроллер тока для управления обмоткой возбуждения — возможность управления в 90% применений обмоткой возбуждения без использования дополнительных устройств
  • Типоразмеры 1А — до 8A
  • Типоразмеры 2А-2B — до 10A
  • Типоразмеры 2C-2E до 20A
  • Управление потоком для улучшения производительности
• Дополнительный модуль управления полем FXMP25 — управление током обмотки возбуждения до 25А
  • Цифровое управление модулем от Mentor MP или Mentor II
  • Возможность использовать отдельно для простых применений
  • Управление потоком для улучшения производительности
  • Интеллектуальные алгоритмы для ослабления поля
  • Форсировка — для высоко динамичных применений
  • Изменение полярности — для низко динамичных применений (позволяет использовать 2-х квадрантный привод для 4-х квадрантных применений).
• Режим Mentor MP для управления обмоткой возбуждения для двигателей с током обмотки возбуждения более 25А
• Последовательный порт Modbus RTU для соединения с ПК
• 3 дополнительных слота для подключения универсальных SM-модулей. Модули универсальны для Mentor MP и для приводов переменного тока Control Techniques:
  • Модули программ и приложений пользователя
  • Дополнительные модули обратной связи
  • Модули промышленных интерфейсов (включая Ethernet)
  • Модули для расширения количества входов/выходов
• Гальваническая развязка между управлением и силовой частью
• SmarCard для быстрой загрузки/выгрузки, хранения и копирования параметров — быстрая настройка и ввод в эксплуатацию
• Встроенный микро-ПЛК
• Стандартные функции
  • ПИД-регулятор
  • Моторизованный потенциометр
  • Цифровой замок (ведомый управляется от мастер-энкодера)
• Управление в разомкнутом контуре скоростью, рассчитанной на базе обратной связи по напряжению и по полю
• Управление в замкнутом контуре по сигналам от
  • Тахогенератора
  • Инкрементного энкодера
  • Других типов энкодеров — SSI, EnData, SinCosи т.д., для высокоточных применений
• Высокопроизводительный интеллект
  • Процессор 32 bit
  • Частота обновления контура тока 35мкс
  • Частота обновления контура скорости и рамп — 250мкс
  • Автонастройка для контуров якоря, обмотки
  возбуждения, контуров тока и скорости

Соответствует стандартам

• Влажность 95% (без конденсата) при 40˚ С
• Рабочая температура окружающей среды от -15˚ до +40˚ С, и до 55˚ С со снижением номиналов
• Рабочая высота от 0 до 3000 м, и снижение номиналов на 1% за каждые 100м от 1000 до 3000 м
• Вибростойкость — соответствует IEC 60068-2-64
• Механическая прочность - IEC60068-2-29
• Температура хранения — от — 40˚ С до +70˚ С
• Электромагнитная совместимость — стандарты EN61800-3 и EN61000-6-2
• Соответствие стандарту IEC60146-1-1 класс А
• Электробезопасность IEC 61800-5-1
• Входы/выходы IEC 61131-2
• Защита доступа EN 60529
• UL508C
• EN 61000-6-4 с внешним ЭМС фильтром
