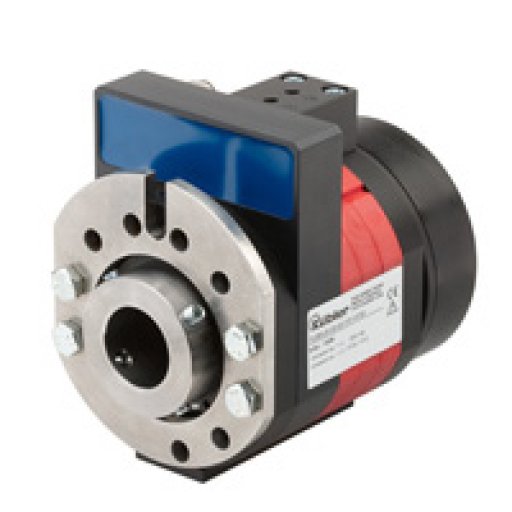

Токосъемник SRI085
Токосъемники
Kubler
Новые инновационные материалы обеспечивают долгий период работы и сверх-низкий уровень затрат на обслуживание во время работы. Округлая форма с гладкой поверхностью обеспечивает высокую степень защиты и позволяет легко очищать загрязнения.
Гибкий в применении и прочный
- Модульная сборочная конструкция, каналы данных и сигнальные каналы управления могут быть установлены в разных положениях
- GFPC прочный корпус (поликарбонадный усиленный), 30% состав волоконного стекла для использования в промышленных целях
- Долгий срок службы с длинным циклом использования.
Надежный дизайн "Safety-Trans" (TM)
- Система с двумя полостями для передачи управляющих и силовых сигналов
- Лабиринтное уплотнение корпуса
- Высокое сопротивление к вибрациям
- Передача цифровых сигналов управляющих шин, таких как: Profibus, CANopen, и т. п. со скоростою до 12 Мбит/сек.
Технические характеристики
Размер: 85 mm
Защита: max IP50
Передаточные части: 10 PT100, 5 контактов
Контактные материалы:
- медь/бронза
Циклы технического обслуживания: 100 Mio
Напряжение нагрузки:
- 16 A, 240 В AC/DC
Тип установки: полый вал макс. 30 мм
Скорость вращения: 800 min-1
Токосъемники Kubler - перейти к просмотру документации
Токосъемники Kubler - применение в промышленности (PDF, English)
Гибкий в применении и прочный
- Модульная сборочная конструкция, каналы данных и сигнальные каналы управления могут быть установлены в разных положениях
- GFPC прочный корпус (поликарбонадный усиленный), 30% состав волоконного стекла для использования в промышленных целях
- Долгий срок службы с длинным циклом использования.
Надежный дизайн "Safety-Trans" (TM)
- Система с двумя полостями для передачи управляющих и силовых сигналов
- Лабиринтное уплотнение корпуса
- Высокое сопротивление к вибрациям
- Передача цифровых сигналов управляющих шин, таких как: Profibus, CANopen, и т. п. со скоростою до 12 Мбит/сек.
Технические характеристики
Размер: 85 mm
Защита: max IP50
Передаточные части: 10 PT100, 5 контактов
Контактные материалы:
- медь/бронза
Циклы технического обслуживания: 100 Mio
Напряжение нагрузки:
- 16 A, 240 В AC/DC
Тип установки: полый вал макс. 30 мм
Скорость вращения: 800 min-1
Токосъемники Kubler - перейти к просмотру документации
Токосъемники Kubler - применение в промышленности (PDF, English)
