Экономичная высокопроизводительная система Advantage 400 Pack от Delta Tau предназначена для управления перемещениями по 5 осям и главным приводом (шпинделем). Управление перемещениями обеспечивается сигналом ±10 В; управление шаговыми двигателями - с помощью сигналов STEP/DIR. Аппаратная часть построена на базе контроллера движения PMAC2 PC/104.

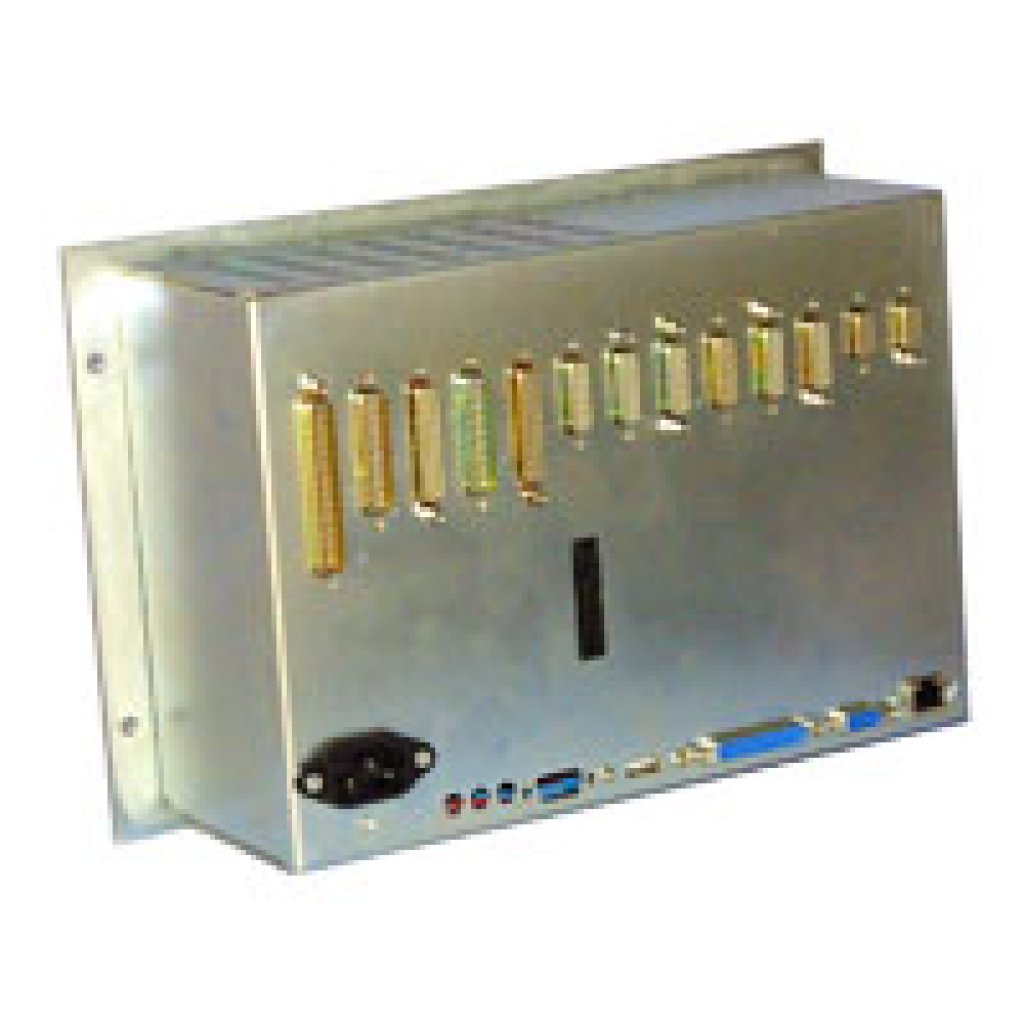

Система Advantage 400 Pack предназначена для работы в автономном режиме. Компьютер и панель оператора не входят в состав системы. Все разъемы для подключения оборудования расположены на задней панели блока управления.

Характеристики системы

Контроллер движения

• реализован на базе технологии Delta Tau PMAC2
• 40 MHz DSP563xx CPU (эквивалент 80 MHz 560xx)
• 128 k x 24 внутренней SRAM-памяти,
• 512 k x 8 Flash-памяти для данных пользователя

Стандартные функции

• компенсация шага ШВП и радиуса инструмента
• компенсация люфта
• функция "иди пока триггер"
• быстрое чтение позиции оси
• сравнение позиций с переключением на дискретный выход
• функция Master-Slave
• функция синхронизации программы по сигналу от внешнего энкодера

Аппаратный интерфейс

• выполнен с использованием Sub-D разъемов
• управление осями (до 5 осей) с помощью сигнала ±10 В (STEP/DIR для шаговых приводов)
• 4 x TTL канал подключения энкодера
• 1 x 4 x TTL канал энкодера для сигнала ОС для 5 оси, штурвала или источника синхронизации
• 1 x ±10 В выход для управления шпинделем без ОС
• 1 x 12 бит аналоговый вход 0-10 В, опционально - 2 x 12 бит ±10 В входа
• 32 входа
• 16 выходов
• порт подключения дополнительных входов/выходов - опционально
• USB или Ethernet интерфейсы - опционально

Габариты

Ширина: 304,6 мм
Высота: 205,0 мм
Глубина: 100,0 мм
