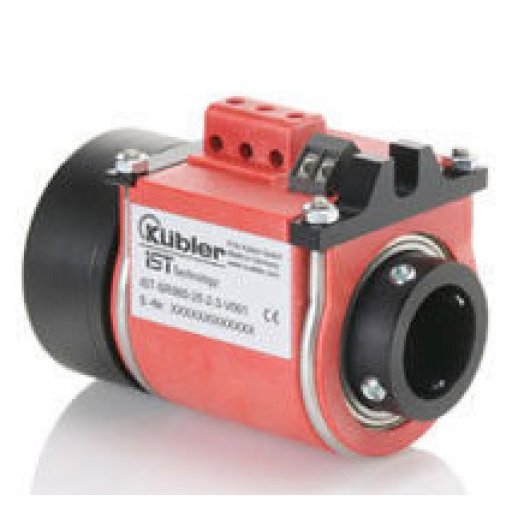

Токосъемник SR060
Токосъемники
Kubler
Новые инновационные материалы обеспечивают долгий период работы и сверх-низкий уровень затрат на обслуживание во время работы. Округлая форма с гладкой поверхностью обеспечивает высокую степень защиты и позволяет легко очищать загрязнения.
Гибкий в применении и прочный
- Модульная сборочная конструкция, каналы данных и сигнальные каналы управления могут быть установлены в разных положениях
- GFPC прочный корпус (поликарбонадный усиленный), 30% состав волоконного стекла для использования в промышленных целях
- Долгий срок службы с длинным циклом использования.
Надежный дизайн "Safety-Trans" (TM)
- Система с двумя полостями для передачи управляющих и силовых сигналов
- Лабиринтное уплотнение корпуса
- Высокое сопротивление к вибрациям
- Передача цифровых сигналов управляющих шин, таких как: Profibus, CANopen, и т. п. со скоростою до 12 Мбит/сек.
Технические характеристики
Размер: 60 mm
Защита: max IP64
Передаточные части: 3 силовых, 2 сигнальных кольца
Контактные материалы:
- медь/бронза
- серебро/драгоценные металлы
Циклы технического обслуживания: 100 Mio
Напряжение нагрузки:
- 16 A, 240 В AC/DC
Пиковый ток: 1000В / 60 сек.
Тип установки: полый вал макс. 25 мм
Скорость вращения: 500 min-1
Температурный режим: 0...+75С
Токосъемники Kubler - перейти к просмотру документации
Токосъемники Kubler - применение в промышленности (PDF, English)
