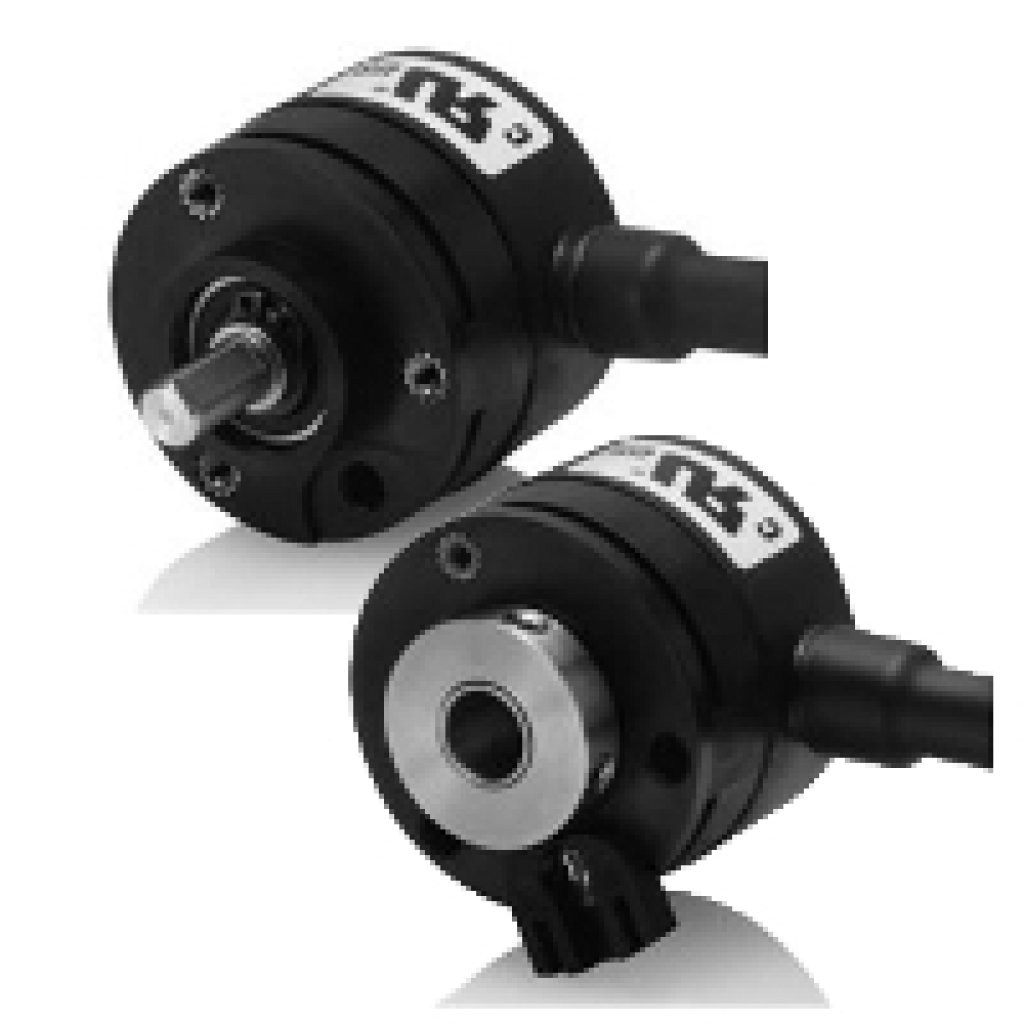

Энкодеры инкрементальные Kubler 3700 и Kubler 3720
Компактное решение
Экономичный
Устойчивый
Размер Ø 37 мм
1,024 ppr с приращением
Полый вал макс. 8 мм, сквозной
Полый вал 1/4 дюйма, сквозной
Преимущества энокдеров Kubler 3700 и Kubler 3720
Кабельный вывод Tube Tech® с очень высокой разгрузкой от натяжения.
Также подходит для использования на открытом воздухе благодаря высокой степени защиты IP.
Сплошной полый вал до 8 мм.
Диаметр всего 37 мм.
До 1024 импульсов на оборот.
Корпус из армированного углеродным волокном пластика - экономичное сенсорное решение. Доступны инкрементальные компактные энкодеры Kubler 3700/3720 с оптическими датчиками с разрешением до 1024 импульсов на оборот. Пластиковый корпус, армированный углеродным волокном, этих инкрементальных энкодеров, тем не менее, чрезвычайно прочен и устойчив. Благодаря высокой степени защиты IP они также подходят для использования на открытом воздухе.
Технические характеристики
Диаметр энкодера: Ø 37 мм
Тип вала:
Полый вал 4 мм,
Полый вал 5 мм,
полый вал 6 мм,
полый вал 8 мм,
полый вал 1/4 дюйма
Тип фланца:
Ø 36,80 мм
Ø 37,00 мм
Ø 46,00 мм
Рабочая температура: -20 ° С ... +70 ° С
Уровень защиты:
IP65
IP67
Типы подключения: Радиальный кабель
Максимум. скорость вращения: 6.000 мин -1
Масса: 100 г
Сканирование: оптическое
Разрешение максимальное: 1,024 ppr инкрементальный
Источник питания:
5 V DC
5...30 V DC
10...30 V DC
Интерфейсы:
Двухтактный
TTL / RS422

Каталог серий 3700 (с цельным валом), 3720 (с полым валом) (англ., pdf, 0.4 Мб)
