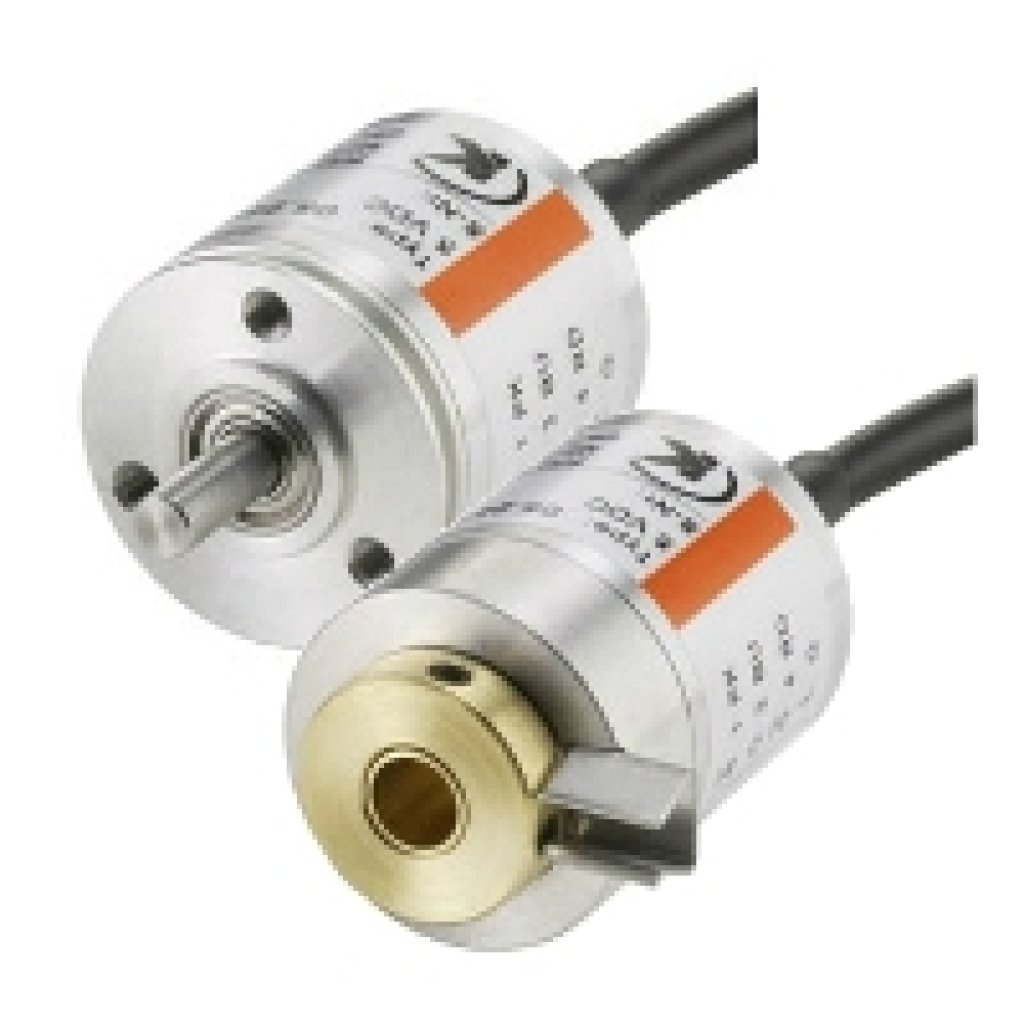

Энкодеры магнитные инкрементальные Kubler 2430 / 2440 (миниатюрные)
Магнитный - прочный
Идеально подходит для небольших устройств
Прочная несущая конструкция
Размер Ø 24 мм
256 ppr инкрементально
Модель 2430 - Вал макс. 6 мм, круглый
Модель 2430 - Вал макс. 5 мм, с плоской поверхностью
Модель 2440 - Полый вал 4 мм, глухое отверстие
Модель 2440 - Полый вал 6 мм, глухое отверстие
Основные преимущества
Магнитный и прочный
Бесконтактная магнитная технология предотвращает износ и гарантирует долгий срок службы энкодера. Многократный зажим обеспечивает большую разгрузку от натяжения и обеспечивает более длительный срок службы кабельного вывода.
Широкий температурный диапазон от -20 ° C до +85 ° C.
Гибкие варианты подключения: доступны с радиальным или осевым кабельным выводом.
Разрешение до 256 импульсов
Варианты исполнения: прямого глухого вала и полого вала
Идеально подходят для установки в ограниченном пространстве: миниатюрные инкрементальные магнитные энкодеры Kubler серии 2430/2440. Благодаря технологии бесконтактного магнитного сканирования, миниатюрные энкодеры Kubler 2430/2440 гарантируют исключительную надежность - и это с разрешением до 256 импульсов. Эти датчики диаметром всего 24 мм особенно хорошо подходят для использования в ограниченном пространстве.

Технические характеристики
Диаметр энкодера: Ø 24 мм
Тип вала:
Модель 2430 - Вал макс. 6 мм, круглый
Модель 2430 - Вал макс. 5 мм, с плоской поверхностью
Модель 2440 - Полый вал 4 мм, глухое отверстие
Модель 2440 - Полый вал 6 мм, глухое отверстие
Тип фланца:
Ø 24,00 мм
Ø 28,00 мм
Ø 30,00 мм
Рабочая температура: -20 ° С ... + 85 ° С
Уровень защиты:
IP50
IP65
IP67
Типы подключения: Осевой кабель
Радиальный кабель
Максимум. скорость вращения: 12.000 мин -1
Масса: 60 г
Сканирование: магнитное
Разрешение максимальное: 256 ppr инкрементально
Источник питания: 5 V DC
Интерфейсы: TTL / RS422

Каталог Энкодеры Kubler инкрементальные - миниатюрные магнитные серия 2430 (с цельным валом), Энкодеры Kubler инкрементальные - миниатюрные магнитные серия 2440 (с полым валом) (англ., pdf, 0.3 Мб)
