Токосъемники

В подавляющем большинстве станков и машин, применяемых в различных областях промышленности, существует необходимость обеспечивать подачу питающего напряжения и электрических сигналов с неподвижных узлов и частей на вращающиеся части станка (машины).

Казалось бы, чего проще — подать питание: надо просто уложить обычные провода в гибкий кабель-канал и дело сделано. Однако не все так просто — описанный подход годится только в том случае, если угол поворота вращающегося узла меньше 360 градусов, ему не надо совершать несколько оборотов или же вращаться постоянно.

В этом случае необходимо использовать специальное оборудование — токосъемники, которые как раз и применяются для подачи питающего напряжения с неподвижной части машины, станка или иной установки на ее вращающийся узел. Токосъемники также могут быть использованы для передачи на вращающийся узел станка (машины) сигнала от контроллера или датчика.

Области применения

Токосъемники применяются во многих отраслях промышленности и народного хозяйства, а также в различных сферах жизнедеятельности человека, как то:

• предприятия металлообрабатывающей промышленности — в поворотных столах станков,
• упаковочная отрасль — в горизональных и вертикальных упаковочных автоматах,
• бумажная промышленность — в бумагоделательных машинах и машинах по резке бумаги,
• текстильная промышленнсоть — в системе намотки нитей ткацких станков и другом оборудовании,
• робототехника — в поворотных узлах различного назначения и поворотных осях,
• службы безопасности — в поворотных узлах привода камер видеонаблюдения,
• пищевое оборудование — в линиях розлива (приводы барабанов).

Кроме того, токосъемники могут применяться в практически любых поворотных столах, крановом оборудовании (приводы поворота башен кранов) и ростовых установках для полупроводников (по методу Чехральского).

Современные модели токосъемников имеют до 20 силовых и сигнальных токосъемных колец, которые располагаются на диэлектрических кольцах. Электричество (сигнал) от неподвижных контактов, клемм, подается на щетки, которые, в свою очередь, скользят по вращающимся токосъемным кольцам. Передача тока происходит посредством проводов, пропущенных через наборные кольца вдоль вала.

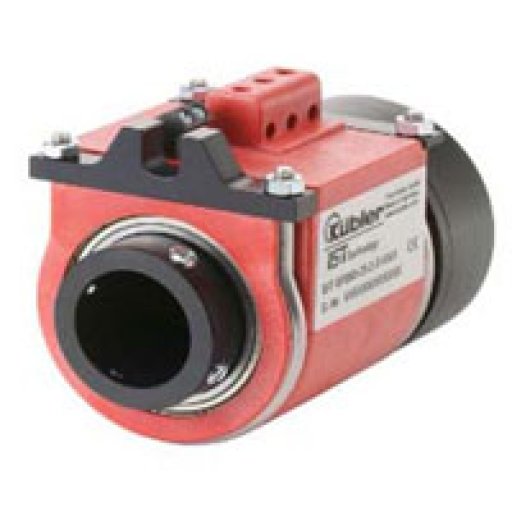

Токосъемники фирмы Kuebler

В настоящее время компания Kuebler серийно выпускает токосъемники двух основных серий: IST-SR060 и IST-SR085. Оба типа представляют собой токосъемники с закрытым корпусом.

Токосъемники с закрытым корпусом имеют целый ряд преимуществ перед другими типами токосъемников. Так, например, токосъемник с открытым корпусом хоть и имеет очень низкую цену и легко обслуживается, является небезопасным из-за открытых контактов, имеет недостаточно эффективную изоляцию колец и может использоваться только для передачи питающего напряжения. С другой стороны, оптоволоконный токосъемник, имея большой срок службы и не требуя дорогостоящего технического обслуживания, может использоваться лишь для передачи сигналов и отичается достаточно высокой стоимостью.

Что же касается ртутного токосъемника, то он, конечно, позволяет использовать его для больших токов и имеет низкое сопротивление. Но, с другой стороны, он также отличается высокой стоимостью и, вдобавок, экологически опасен (используется ртуть — чрезвычайно ядовитое вещество, выделяющее очень ядовитые пары), что исключает его применение в пищевой промышленности и медицине.

В отличие от вышеперечисленных типов, токосъемники с закрытым корпусом имеют диэлектрический корпус, обеспечивающий защиту от короткого замыкания и придающий им высокую степень электробезопасности. Они отличаются улучшенной изоляцией и легкостью монтажа. Кроме того, токосъемники фирмы Kuebler, благодаря своему закрытому типу исполнения, соответствуют высокому стандарту защиты — до IP64.

Например, токосъемники серии IST-SR060 могут иметь до трех силовых и до двух сигнальных контактов и работают при вращении вала со скоростью до 500 об/мин. Максимальный радиус вала, с которым могут применяться токосъемники данной серии, может достигать 25 мм: стандартные размеры — 18, 20, 24 и 25 мм, другие же размеры могут быть обеспечены по запросу.

У серии IST-SR085 скорость вращения вала несколько больше — до 800 об/мин, также как и возможный радиус вала, на котором возможно его использования: стандартные радиусы внутренних валов — 20, 25 и 30 мм, а исполнение под другие диаметры выполняется под заказ. IST-SR085 — это наборный токосъемник, который может иметь до 20 групп контактов.

Токосъемники, выпускаемые компанией Kubler, превосходят аналогичную продукцию своих конкурентов по следующим показателям:

• гарантированному сроку службы (50 млн оборотов вала — в четыре раза больше, чем у конкурентов);
• расчетному сроку жизни (500 млн оборотов вала — также в четыре раза больше, чем у других образцов);
• возможности изготовления токосъемников под большие диаметры (30 мм — стандарт, дальше — по запросу), а также под напряжение 400 (380) В и большие токи (до 40 А);
• способности работать с очень высокой частотой вала (до 800 об/мин).

Компания «Сервотехника» предлагает своим партнерам возможность поставки токосъемников марки Kubler в течение 6-8 недель.

Технические характеристики

Технические характеристики токосъемников компании Kuebler
