Позиционное обозначение: A90B-10AP0-S1

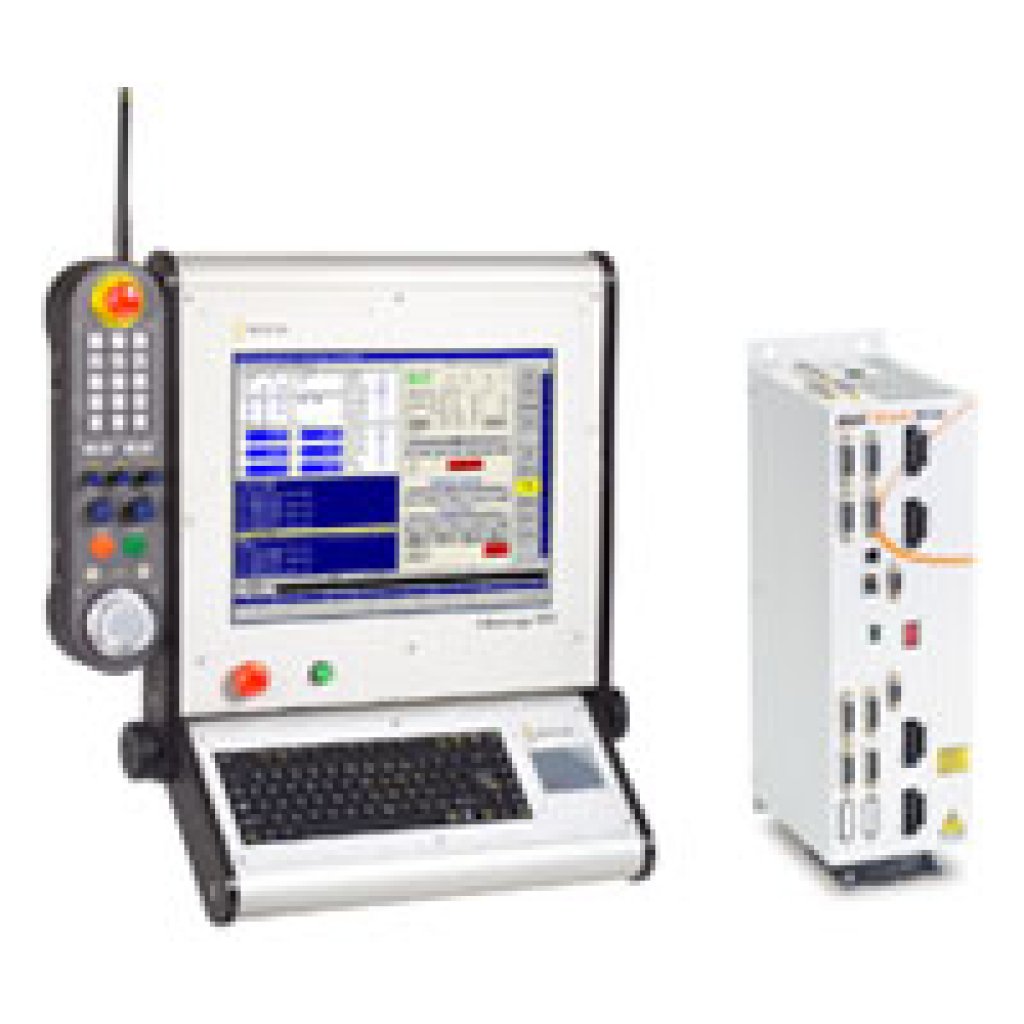

Комплект СЧПУ Delta Tau Advantage 900 Geo Brick задает новый стандарт в области решений для управления промышленным оборудованием. Блок контроллера со встроенными приводами значительно упрощает монтаж комплекта. При этом по сравнению с другими системами, Advantage 900 Geo Brick требует значительно меньше традиционных установочных компонентов - кабелей, разъемов, переходников и т.д. Это уменьшает стоимость установки оборудования и значительно увеличивает надежность системы в целом.

Панель управления

• операционная система Windows XP
• промышленная материнская плата с процессором Pentium 4 2.0 GHz (предусмотрена возможность апгрейда)
• оперативная память 512 Mb RAM
• жесткий диск 40 Gb
• 15" LCD-монитор, 1024x678 XGA (опционально - Touch Screen)
• настраиваемый угол наклона клавиатуры и TouchPad (опционально - защита клавиатуры)
• USB 2.0 (6 портов)
• RS232/RS485 на плате
• LAN - 10/100 Base-T Ethernet на плате
• напряжение питания 90 ~ 264 VAC (24 VDC опционально)
• 1,5-дюймовый NPT-шарнир, монтажное положение - верхнее, нижнее

Контроллер/приводы

• управление 4-8 осями
• Turbo PMAC2 CPU
• USB 2.0, Ethernet или ModBus для дополнительных I/O
• 36-битная шкала контроля положения (± 64 млрд. импульсов)
• S-кривая разгона и торможения
• возможность работы с раздельными датчиками ОС (скорость, позиция)
• 32 оптоизолированных входа
• 16 выходов (с защитой предохранителем)
• конфигурируемый тип выходов (PNP, NPN)
• основной тип датчика ОС - TTL дифференциальный / недифференциальный квадратурный энкодер, до 10 MHz, с дополнительными треками для коммутации
• I/O осей включают: HOME, +/- КВ, USER-вход общего назначения, EQU-флаги сравнения для первых четырех осей

Функции и характеристики приводов

• контроль работы процессора
• только цифровые компоненты
• дополнительные функции защиты:
  • интегральная токовая защита I2t
  • максимальнотоковая защита
  • защита от короткого замыкания
  • автоматическое ограничение мощности и I2t
  • защита от перегрева IGBT-модулей
• статусные переменные, доступные для чтения PMAC:
  • напряжение на шине
  • температура IGBT-модулей
  • готовность привода
  • журнал ошибок
• напряжение питания 97-265 VAC, от 12 VDC до 340 VDC, DC
• встроенный 4-осевой привод обеспечивает ток 5 A (10 A в пике) для каждой оси
• клеммы для подключения тормозного резистора
• 4-контактный защелкивающийся коннектор для подключения 3-фазного силового напряжения и заземления

Нагрузочная способность усилителей

Выходной ток:
номинальный ток 5 A, пиковый ток 10 A (макс. 2 секунды)
номинальный ток 8 A, пиковый ток 16 A (опционально)
Выходная мощность:
1247 Вт на ось
входной ток: 21 A @ 240 VAC
Входная мощность:
5250 Вт (на 4 оси)
универсальный AC-вход 97-265 VAC или DC от 12 VDC до 340 VDC
