P5101NA

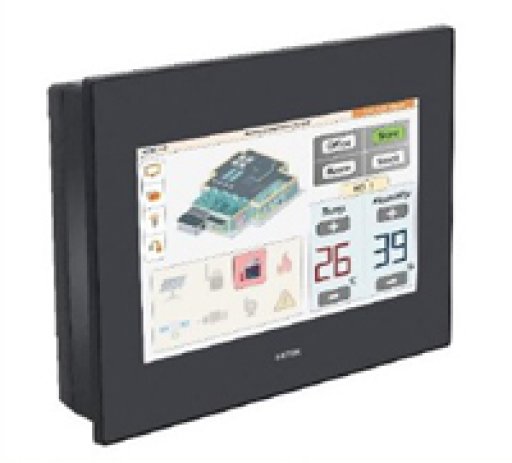

HMI панель оператора FATEK P5101NA

FATEK (ФАТЭК) всегда был приверженцем инноваций и развития, стремясь предоставить лучшие продукты для клиентов.
Серия P5 представляет собой высокое качество и надежность, ожидаемые сегодня на рынке промышленной автоматизации. Серия P5 также позволяет устанавливать встроенный программируемый контроллер (ПЛК) на заднюю часть панели, экономя пространство и затраты на установку. Благодаря интуитивно понятной среде программирования и выдающемуся графическому интерфейсу, серия P5, помогает создавать функциональные и удобные пользовательские интерфейсы.
HMI-панели серии P5 были одними из бестселлеров на протяжении многих лет, и FATEK продолжает улучшать и обновлять модельные ряды. HMI-панель оператора FATEK P5101NA имеет следующие преимущества:
- CPU-процессор Cortex 600 МГц
- Изолированная секция питания
- Встроенная функция расширения ПЛК
- Покрытие печатной платы для устойчивости в суровых условиях
- Безвентиляторная конструкция для охлаждения
- Дизайн с высокой помехоустойчивостью для промышленного применения

Серия P5 обеспечивает бескабельную связь с ПЛК FATEK HB1, предлагая версию, которая может быть установлена на задней панели P5 HMI. Это обеспечивает большую надежность и повышает скорость передачи данных с дополнительным преимуществом экономии ценного пространства и затрат на установку.

Решение FATEK HMI и PLC представляет собой высокоинтегрированную систему. Аппаратное обеспечение обладает высокой помехоустойчивостью. Внутренняя связь оптимизирована и использует самую высокую скорость передачи данных.
В HMI встроено множество полезных и мощных программных функций ПЛК. Это помогает пользователю удобно и быстро обслуживать систему.
ПЛК для оперативного мониторинга
Лестничная программа
На экране отображается программа в виде лестницы ПЛК.
Инженеры могут проверить состояние машины и быстро найти ошибки.
Обслуживание флэш-накопителя USB
• Персоналу на объекте не обязательно использовать ПК для обслуживания оборудования. Он может просто использовать USB-накопитель для обновления программы PLC ladder и приложения HMI.
• В дополнение к этому пользователь также может получить доступ к журналу данных и данным тревоги, изменить параметры программы и сменить пароль безопасности с помощью флэш-накопителя USB.
Импорт тегов из проекта WinProladder
Инженеры могут импортировать теги из проектов WinProladder при разработке проектов HMI. Это позволяет избежать повторного ввода информации о тегах, что значительно экономит время разработки и повышает эффективность работы.

Передача данных FATEK HMI панели (панели оператора) серии P5101SA
Легко подключайтесь к основным облачным платформам.
Интернет вещей и облачная платформа FATEK
• Поддержка решения FATEK IoT
• Поддержка протокола MQTT
Multi-Link
• Доступ к ПЛК, подключенному к главному HMI, может осуществляться через подчиненный HMI, что снижает затраты.
• Простая настройка, ускоряющая разработку.
Определяемый пользователем протокол
• Благодаря простой настройке управления для настройки формата инструкции по передаче или возврату данных сторонней связи пользователи могут легко получить доступ к данным устройства.
• Обеспечьте автоматический ввод различных контрольных сумм связи, что удобно и эффективно.
• Скрипт также поддерживает данную функцию, чтобы сделать системное планирование более гибким.
Передача данных
NTP - Эта функция обеспечивает возможность обмена данными между HMI и ПЛК.
Пользователи могут перемещать данные из предопределенного источника (HMI, PLC, файл) на целевой адрес при определенных пользователем условиях.
Шлюз Modbus
• Благодаря функции шлюза Modbus клиент может легко осуществлять удаленный мониторинг и сбор данных с помощью SCADA, HMI или других устройств Modbus.
• Поддержка Ethernet (Modbus TCP) и последовательной связи (Modbus RTU/Modbus ASCII)
• Поддержка обмена данными между протоколом Modbus и другими протоколами (различные ПЛК, сервер, регулятор температуры и преобразователь...)
• Настраиваемая таблица соответствия адресов Modbus

Безопасность
Функция безопасности обеспечивает 16 уровней доступа и 100 учетных записей пользователей, и каждый уровень и пользователь могут иметь разные пароли; предусмотрены функции импорта и экспорта, повышающие гибкость и удобство.
Для контроля безопасности операции с переключателями, кнопками и входами запрещены, если операторы вводят неверный пароль; объекты на экране HMI могут быть даже скрыты, если операторы не имеют права видеть объекты.
Защита прав интеллектуальной собственности
• Проект может быть защищен паролем, и для редактирования файла пользователям требуется проверка пароля.
• Защита паролем поддерживает загрузку проекта HMI, настройку системы и обновление программы FATEK PLC через USB -флэш-диск.
• Поддерживает проект для выполнения функции защиты, идентификатор клиента в проекте и устройстве HMI должны быть одинаковыми для запуска.
• Предоставляет внутреннюю регистрацию HMI для пользователей, чтобы они могли напрямую менять пароли и легко настраивать экран запуска.
• Скрипт позволяет вам создавать пользовательские функции для ваших клиентов. Вы также можете установить пароли для этих пользовательских функций, чтобы вашим клиентам было предложено ввести пароли, когда они захотят их использовать или просмотреть исходный код.

FTP-сервер VNC-сервер
Включите FTP-сервер, пользователям не нужно лично заходить на сайт оборудования, они могут легко читать и записывать файлы данных HMI с помощью ПК через Ethernet.
VNC-сервер
Данная функция повышает мобильность и гибкость инженеров и, следовательно, повышает эффективность и продуктивность.
Поддержка функции VNC, отображение экрана непосредственно на планшете, ПК или смартфоне через удаленное подключение, и его можно использовать для удаленного мониторинга и управления.
Удаленная настройка
Удаленная настройка, не останавливая HMI.
Используя сквозную функцию, ПК может косвенно подключаться к устройству ПЛК, а затем вы можете вносить изменения в устройство (например: WinProladder).
В качестве дополнительного удобства сотрудники в офисе могут использовать удаленную конфигурацию для изменения настроек HMI.
Моделирование (Симуляция)
Поддержка on-line / off-line моделирования.
Вы можете смоделировать поведение вашего проекта на ПК, подключенном к ПЛК или без ПЛК, прежде чем загружать его в HMI.

Основные технические характеристики - HMI панель оператора P5101NA

HMI панель оператора P5101NA - дополнительная информация
