P5043SA

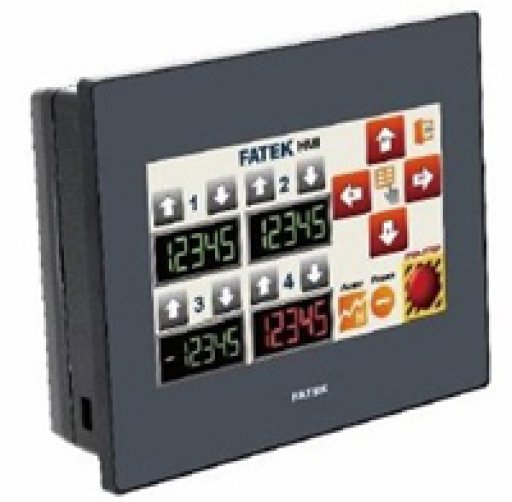

HMI панель оператора FATEK P5043SA

FATEK (ФАТЭК) всегда был приверженцем инноваций и развития, стремясь предоставить лучшие продукты для клиентов.
Серия P5 представляет собой высокое качество и надежность, ожидаемые сегодня на рынке промышленной автоматизации. Серия P5 также позволяет устанавливать встроенный программируемый контроллер (ПЛК) на заднюю часть панели, экономя пространство и затраты на установку. Благодаря интуитивно понятной среде программирования и выдающемуся графическому интерфейсу, серия P5, помогает создавать функциональные и удобные пользовательские интерфейсы.
HMI-панели серии P5 были одними из бестселлеров на протяжении многих лет, и FATEK продолжает улучшать и обновлять модельные ряды. HMI-панель оператора FATEK P5043SA имеет следующие преимущества:
- CPU-процессор Cortex 600 МГц
- Изолированная секция питания
- Встроенная функция расширения ПЛК
- Покрытие печатной платы для устойчивости в суровых условиях
- Безвентиляторная конструкция для охлаждения
- Дизайн с высокой помехоустойчивостью для промышленного применения

Серия P5 обеспечивает бескабельную связь с ПЛК FATEK HB1, предлагая версию, которая может быть установлена на задней панели P5 HMI. Это обеспечивает большую надежность и повышает скорость передачи данных с дополнительным преимуществом экономии ценного пространства и затрат на установку.

Решение FATEK HMI и PLC представляет собой высокоинтегрированную систему. Аппаратное обеспечение обладает высокой помехоустойчивостью. Внутренняя связь оптимизирована и использует самую высокую скорость передачи данных.
В HMI встроено множество полезных и мощных программных функций ПЛК. Это помогает пользователю удобно и быстро обслуживать систему.
ПЛК для оперативного мониторинга
Лестничная программа
На экране отображается программа в виде лестницы ПЛК.
Инженеры могут проверить состояние машины и быстро найти ошибки.
Обслуживание флэш-накопителя USB
• Персоналу на объекте не обязательно использовать ПК для обслуживания оборудования. Он может просто использовать USB-накопитель для обновления программы PLC ladder и приложения HMI.
• В дополнение к этому пользователь также может получить доступ к журналу данных и данным тревоги, изменить параметры программы и сменить пароль безопасности с помощью флэш-накопителя USB.
Импорт тегов из проекта WinProladder
Инженеры могут импортировать теги из проектов WinProladder при разработке проектов HMI. Это позволяет избежать повторного ввода информации о тегах, что значительно экономит время разработки и повышает эффективность работы.

Передача данных FATEK HMI панели (панели оператора) серии P5043SA
Легко подключайтесь к основным облачным платформам.
Интернет вещей и облачная платформа FATEK
• Поддержка решения FATEK IoT
• Поддержка протокола MQTT
Multi-Link
• Доступ к ПЛК, подключенному к главному HMI, может осуществляться через подчиненный HMI, что снижает затраты.
• Простая настройка, ускоряющая разработку.
Определяемый пользователем протокол
• Благодаря простой настройке управления для настройки формата инструкции по передаче или возврату данных сторонней связи пользователи могут легко получить доступ к данным устройства.
• Обеспечьте автоматический ввод различных контрольных сумм связи, что удобно и эффективно.
• Скрипт также поддерживает данную функцию, чтобы сделать системное планирование более гибким.
Передача данных
NTP - Эта функция обеспечивает возможность обмена данными между HMI и ПЛК.
Пользователи могут перемещать данные из предопределенного источника (HMI, PLC, файл) на целевой адрес при определенных пользователем условиях.
Шлюз Modbus
• Благодаря функции шлюза Modbus клиент может легко осуществлять удаленный мониторинг и сбор данных с помощью SCADA, HMI или других устройств Modbus.
• Поддержка Ethernet (Modbus TCP) и последовательной связи (Modbus RTU/Modbus ASCII)
• Поддержка обмена данными между протоколом Modbus и другими протоколами (различные ПЛК, сервер, регулятор температуры и преобразователь...)
• Настраиваемая таблица соответствия адресов Modbus

Безопасность
Функция безопасности обеспечивает 16 уровней доступа и 100 учетных записей пользователей, и каждый уровень и пользователь могут иметь разные пароли; предусмотрены функции импорта и экспорта, повышающие гибкость и удобство.
Для контроля безопасности операции с переключателями, кнопками и входами запрещены, если операторы вводят неверный пароль; объекты на экране HMI могут быть даже скрыты, если операторы не имеют права видеть объекты.
Защита прав интеллектуальной собственности
• Проект может быть защищен паролем, и для редактирования файла пользователям требуется проверка пароля.
• Защита паролем поддерживает загрузку проекта HMI, настройку системы и обновление программы FATEK PLC через USB -флэш-диск.
• Поддерживает проект для выполнения функции защиты, идентификатор клиента в проекте и устройстве HMI должны быть одинаковыми для запуска.
• Предоставляет внутреннюю регистрацию HMI для пользователей, чтобы они могли напрямую менять пароли и легко настраивать экран запуска.
• Скрипт позволяет создавать пользовательские функции для ваших клиентов. Вы также можете установить пароли для этих пользовательских функций, для просмотра исходного кода.

FTP-сервер VNC-сервер
Включите FTP-сервер, пользователям не нужно лично заходить на сайт оборудования, они могут легко читать и записывать файлы данных HMI с помощью ПК через Ethernet.
VNC-сервер
Данная функция повышает мобильность и гибкость инженеров и, следовательно, повышает эффективность и продуктивность.
Поддержка функции VNC, отображение экрана непосредственно на планшете, ПК или смартфоне через удаленное подключение, и его можно использовать для удаленного мониторинга и управления.
Удаленная настройка
Удаленная настройка, не останавливая HMI.
Используя сквозную функцию, ПК может косвенно подключаться к устройству ПЛК, а затем вы можете вносить изменения в устройство (например: WinProladder).
В качестве дополнительного удобства сотрудники в офисе могут использовать удаленную конфигурацию для изменения настроек HMI.
Моделирование (Симуляция)
Поддержка on-line / off-line моделирования.
Вы можете смоделировать поведение вашего проекта на ПК, подключенном к ПЛК или без ПЛК, прежде чем загружать его в HMI.

Основные технические характеристики - HMI панель оператора P5043SA

HMI панель оператора P5043SA - дополнительная информация
