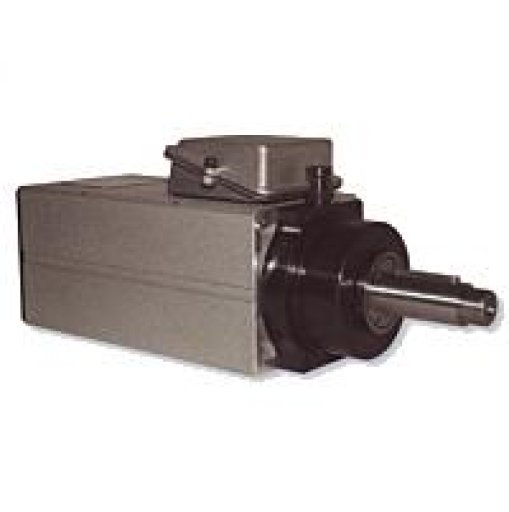

Серия PE (стандартная)
Высокоскоростные шпиндели
ELTE
Шпиндели ELTE стандартной серии предназначены для использования в станках с ручной сменой инструмента, а также в качестве высокоскоростного приводного электродвигателя в различных отраслях машиностроения. Шпиндели стандартной серии различаются по типам и подходят для большинства общепромышленных применений.
Усиленные подшипники шпинделей стандартной серии рассчитаны на повышенные радиальные нагрузки. Компактные габариты шпинделей (плоские исполнения) обеспечивают возможность встраивания в готовые системы, что особенно важно при модернизации оборудования. Различные варианты исполнения валов позволяет работать с инструментами разных типов.
Рекомендуемые области применения:
- станкостроение (фрезерные станки, токарные, сверлильные, шлифовальные станки, универсальные станки, в т. ч. со сменой инструмента);
- машиностроение (машины и механизмы специального назначения);
- модернизация и автоматизация оборудования.
Технические характеристики шпинделей ELTE стандартной серии
| Тип шпинделя | Напряжение питания, В | Мощность, кВт | Максимальная скорость, об/мин | Исполнение вала |
| KNS | 220/380 | 0,09–0,55 | 6000, 12000, 18000 | со шпонкой и внутренней резьбой, с внешней резьбой, с планшайбой |
| STK | 220/380 | 0,13–0,75 | 6000, 12000, 18000 | со шпонкой и внутренней резьбой, с внешней резьбой, с планшайбой |
| EVS | 220/380 | 0,13–2,20 | 3000, 6000, 12000, 18000 | со шпонкой и внутренней резьбой, с внешней резьбой, с планшайбой |
| PE0 | 220/380 | 0,08–0,35 | 6000, 12000, 18000 | с внутренней резьбой, со шпонкой |
| PE1 | 220/380 | 0,07–0,55 | 6000, 12000, 18000 | со шпонкой, со шпонкой и внутренней резьбой |
| PE2 | 220/380 | 0,10–0,75 | 3000, 6000, 12000, 18000 | со шпонкой, со шпонкой и внутренней резьбой |
| PE3 | 220/380 | 0,15–2,20 | 3000, 6000, 12000, 18000 | со шпонкой, со шпонкой и внутренней резьбой |
| PE4 | 220/380 | 0,65–5,60 | 3000, 6000, 12000, 18000 | со шпонкой |
| PE5 | 220/380 | 1,25–7,00 | 3000, 6000, 12000, 18000 | со шпонкой |
