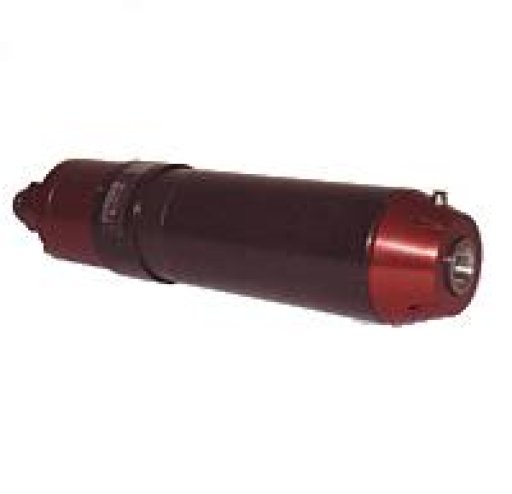

Серия AF CU
Высокоскоростные шпиндели
ELTE
AF CU – новейшая серия шпинделей ELTE с жидкостным охлаждением. Она была разработана на базе серии AF и отличается наличием быстросъемного патрона (ISO 20 или ISO 30) для зажима инструмента.
Инструмент зажимается в цангу быстросъемного патрона автоматически. Фиксация и отпуск патрона обеспечивается пневматическим замком, на который по двум магистралям подается сжатый воздух. За счет принудительной подачи сжатого воздуха осуществляется очистка патрона.
Рекомендуемые области применения шпинделей серии AF CU:
- высокоскоростные обрабатывающие центры с ЧПУ;
- универсальные высокоскоростные обрабатывающие станки с автоматической сменой инструмента.
Обрабатываемые материалы: любые материалы твердостью до 52 HrC.
Краткие технические характеристики шпинделей ELTE серии AF CU
| Тип шпинделя | Напряжение питания, В | Мощность, кВт | Максимальная скорость, об/мин | Исполнение вала |
| AF80 CU | 220/380 | 1,10; 1,40 | 24000, 40000 | ISO 20 ER16 |
| AF90 CU | 350 | 4,00 | 24000, 30000 | ISO 20/30 ER16/32 |
| AF100 CU | 220/380 | 1,80; 2,20 | 24000, 40000 | ISO 20 ER16, ER20 |
| AF110 CU | 350 | 7,50; 8,50 | 18000, 40000 | ISO 30 ER32 |
