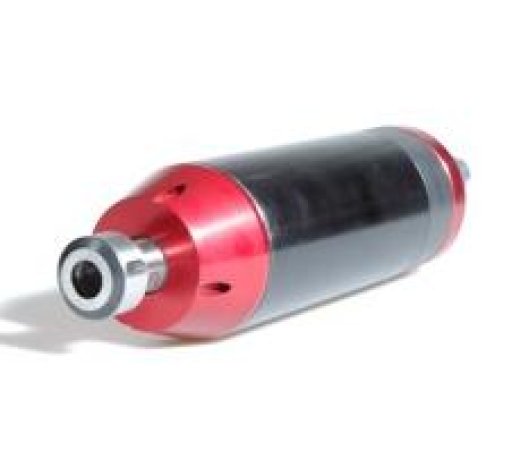

Серия AF
Высокоскоростные шпиндели
ELTE
Высокоскоростные шпиндели с жидкостным охлаждением серии AF предназначены для использования в качестве привода главного движения фрезерно-гравировальных машин и станков для изготовления пресс-форм. Исполнение выходного вала – под цангу. В зависимости от размера цанги шпиндели могут работать с инструментом с диаметром хвостовой части от 1 до 30 мм. Предусмотренные операции: фрезерование, сверление, гравировка и шлифовка всех типов материалов.
Шпиндели с жидкостным охлаждением серии AF отличаются пониженным уровнем шума и вибрации. Специально для них разработаны два типа корпуса: круглого (для 60, 80 и 100 типоразмеров) и прямоугольного (для 90 и 110 типоразмеров) сечения. Оба типа крепятся на станок через переходную плиту. Для монтажа шпинделей в круглом корпусе дополнительно поставляются специальные держатели.
Работа на высоких скоростях под нагрузкой требует отдельной системы жидкостного охлаждения. Специально для шпинделей серии AF были разработаны теплообменные блоки. Жидкостное охлаждение шпинделей может обеспечиваться и централизованно - от общей системы охлаждения станка.
Краткие технические характеристики шпинделей ELTE серии AF
| Тип шпинделя | Напряжение питания, В | Мощность, кВт | Максимальная скорость, об/мин | Исполнение вала |
| AF60 | 220/380 | 0,25; 0,55 | 24000, 40000 | под цангу ER11 |
| AF80 | 220/380 | 1,10; 1,40 | 24000, 40000 | под цангу ER20 |
| AF90 | 380 | 4,00; 4,60 | 18000, 24000 | под цангу ER25 |
| AF100 | 220/380 | 1,80-4,60 | 18000, 24000, 40000 | под цангу ER20 |
| AF110 | 380 | 5,00; 7,50; 8,50 | 12000, 18000, 24000 | под цангу ER32, ER40 |
