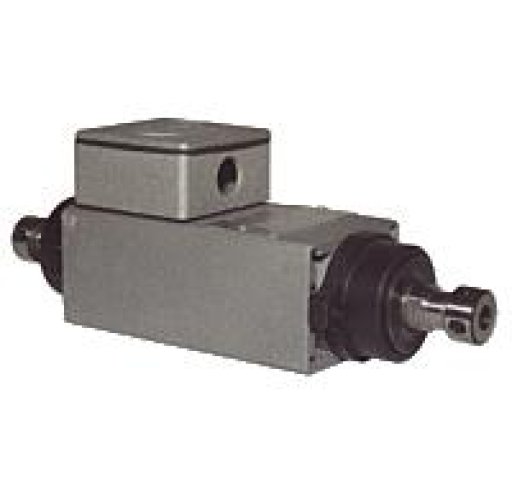

Серия TMPE х/2 (шпиндели с двусторонним валом)
Высокоскоростные шпиндели
ELTE
Серия TMPE с двусторонним валом разработана на базе серии TMPE. Шпиндели TMPE х/2 имеют двусторонний вал с цанговыми зажимами на обоих концах. Усиленные сдвоенные выходные подшипники вала установлены симметрично. Охлаждение обеспечивается сжатым воздухом от централизованной системы. В зависимости от типоразмера, мощности и номинальной скорости работы шпинделя давление воздуха в магистрали должно составлять от 1 до 3 бар.
Обычно шпиндели с двусторонним валом используют тогда, когда необходима быстрая смена двух инструментов, а применение автоматизированной системы избыточно. В этом случае станок комплектуется дополнительной осью, обеспечивающей поворот шпинделя на 180°.
Рекомендуемые области применения шпинделей TMPE х/2 :
- высокопроизводительные обрабатывающие центры с ЧПУ;
- универсальные обрабатывающие станки с автоматической сменой инструмента.
Краткие технические характеристики шпинделей ELTE серии TMPE (с двусторонним валом)
| Тип шпинделя | Напряжение питания, В | Мощность, кВт | Максимальная скорость, об/мин | Исполнение вала |
| TMPE0 6/2 | 220/380 | 0,15; 0,16 | 12000, 18000 | под цангу ER11 |
| TMPE2 6/2 | 220/380 | 0,22; 0,30 | 12000, 18000 | под цангу ER20 |
| TMPE3 12/2 | 220/380 | 0,20–2,00 | 3000, 6000, 12000, 18000 | под цангу ER25 |
| TMPE4 10/2 | 220/380 | 0,65–3,30 | 3000, 6000, 12000, 18000 | под цангу ER32 |
| TMPE4 14/2 | 220/380 | 1,10–5,60 | 3000, 6000, 12000, 18000 | под цангу ER32 |
| TMPE5 10/2 | 220/380 | 0,65–4,50 | 3000, 6000, 12000, 18000 | под цангу ER32 |
| TMPE5 14/2 | 220/380 | 3,00–7,00 | 3000, 6000, 12000, 18000 | под цангу ER32 |
