Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS)

Серия

Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля. Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS)

Информация

Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля.

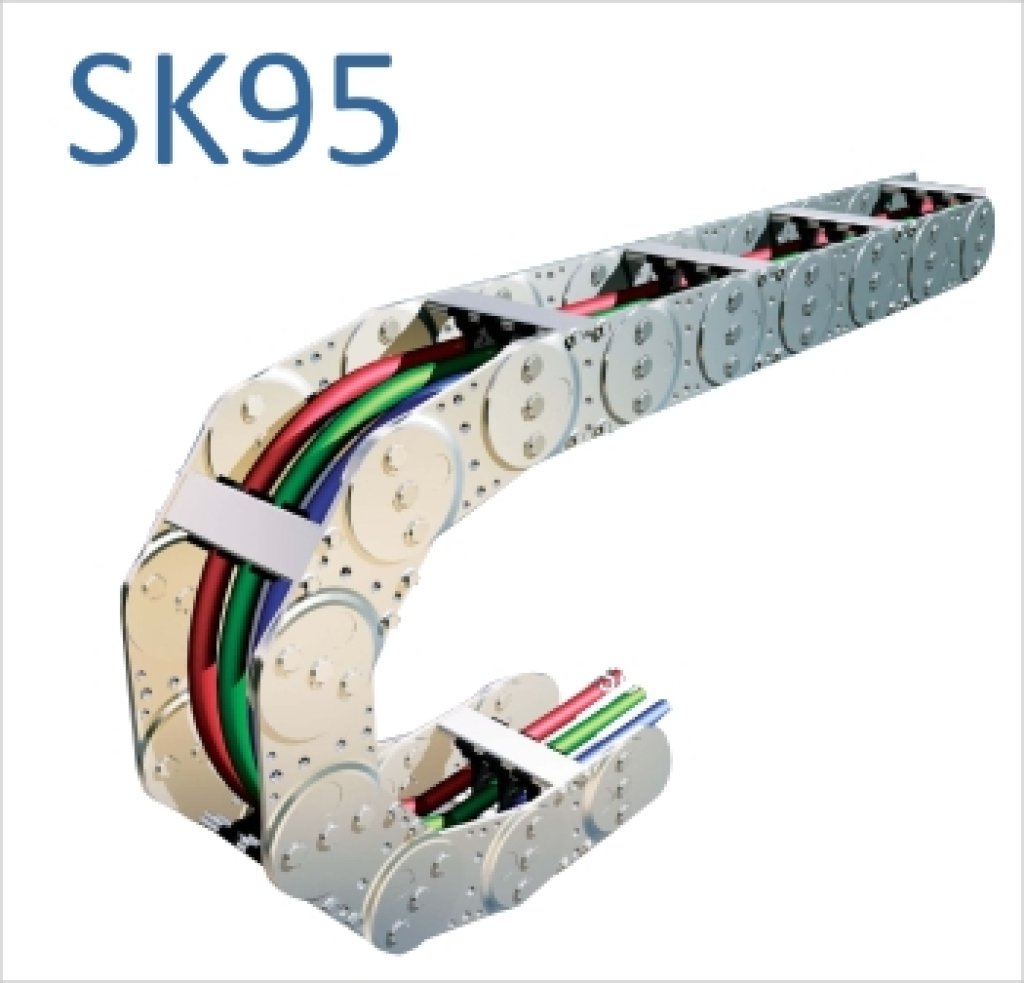

SK95

Размер звена кабельной цепи серии SK90 имеет длину звена 95 мм. Это второй по счету типоразмер стальной кабельной цепи от производителя CPS. Данный металлический кабель-канал подходит для прокладки кабеля не более 48 мм в сечении.

Условные обозначения

Тип SK95
P Шаг (длина звена)
Ls Ход
KR Радиус изгиба
LB Длина петли
Ha Свободное пространство

Таблица подбора длины кабельной цепи

Радиус изгиба
KR
125
145
200
250
300
Высота
H
318
318
468
568
668
Свободное пространство
Ha
330
370
480
580
680
Длина петли
LB
770
835
1000
1165
1320

Формула расчета требуемой длины:Ls/2 + LB = L

Металлическая серия кабель-канала STEEL CABLE CHAIN
