SK250
Элементы конструкций, кабельная продукция
Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS) - Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля.
SK250
SK250

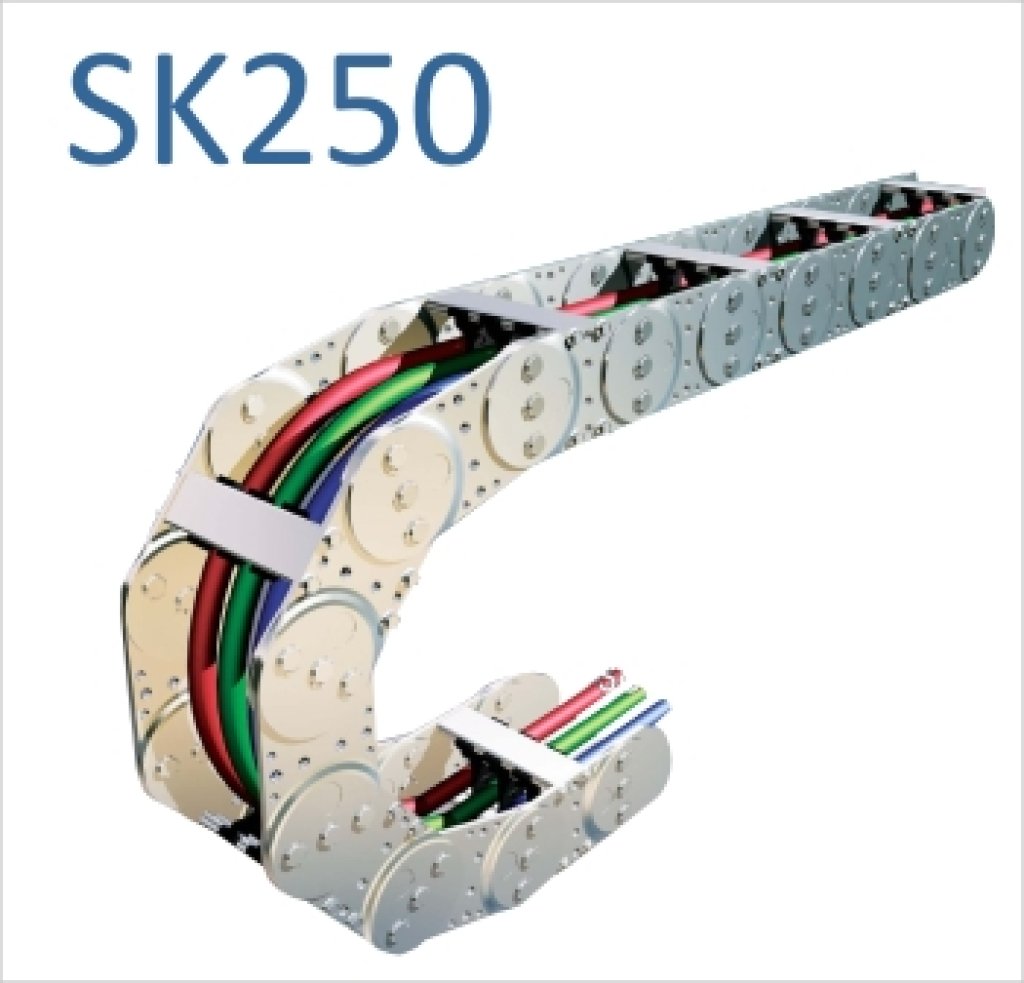

SK250 самый большой из серийно производимых типоразмеров стальной кабельной цепи производства компании CPS. Размер звена кабельной цепи данной серии имеет длину звена 250 мм. Данный тип подходит для использования в различных отраслях тяжелой металлургии и машиностроения. Высокая нагрузочная способность металлического кабель-канала серии SK250 позволяет использовать его для укладки тяжелых кабелей и рукавов большого сечения (до 180 мм).
Условные обозначения
| Тип | SK250 |
| P | Шаг (длина звена) |
| Ls | Ход |
| KR | Радиус изгиба |
| LB | Длина петли |
| Ha | Свободное пространство |
Таблица подбора длины кабельной цепи
| Радиус изгиба | KR | 350 | 400 | 450 | 600 | 750 |
| Высота | H | 920 | 1020 | 1120 | 1420 | 1720 |
| Свободное пространство | Ha | 950 | 1050 | 1150 | 1450 | 1750 |
| Длина петли | LB | 2100 | 2255 | 2410 | 2880 | 3350 |
Формула расчета требуемой длины: Ls/2 + LB = L | ||||||
