SK180
Элементы конструкций, кабельная продукция
Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS) - Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля.
Производитель
CPS
Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS)

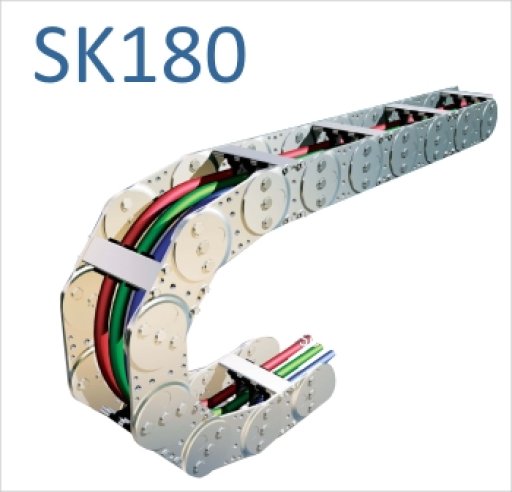

SK180
SK180
Размер звена кабельной цепи серии SK180 имеет длину звена 180 мм. Подходит для широкого спектра применений в тяжелой промышленности и машиностроении. Подходит для использования в экстремальных средах. Позволяет укладывать тяжелый кабели и рукава. Максимальный диаметр сечения кабеля 110 мм.
Условные обозначения
| Тип | SK180 |
| P | Шаг (длина звена) |
| Ls | Ход |
| KR | Радиус изгиба |
| LB | Длина петли |
| Ha | Свободное пространство |
Таблица подбора длины кабельной цепи
| Радиус изгиба | KR | 250 | 300 | 400 | 500 | 600 | 700 |
| Высота | H | 640 | 740 | 940 | 1140 | 1340 | 1540 |
| Свободное пространство | Ha | 650 | 750 | 950 | 1150 | 1350 | 1550 |
| Длина петли | LB | 1500 | 1660 | 1980 | 2290 | 2600 | 2920 |
Формула расчета требуемой длины: Ls/2 + LB = L | |||||||
